Корабль плиты подъемной скобы ISO 8146 куя материальный овальный Eyeplate причаливая оборудование
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Стандарт: | ИСО 8146-1990 | Номинальные размеры: | 0.4-50 мм |
|---|---|---|---|
| Тип: | Тип А, Тип Б | Допустимая нагрузка: | от 4 до 500 кН |
| Материал: | Мягкая сталь, нержавеющая сталь, поковка стали C-Mn | Обработка поверхности: | пескоструйная обработка до S2,5 + один слой эпоксидной межоперационной грунтовки |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS и т. д. | ||
| Выделить: | Овальная плита глаза НАСТОЛЬКО 8146-1985,Овальная плита глаза,Корабль ISO 8146 причаливая оборудование |
||
Характер продукции

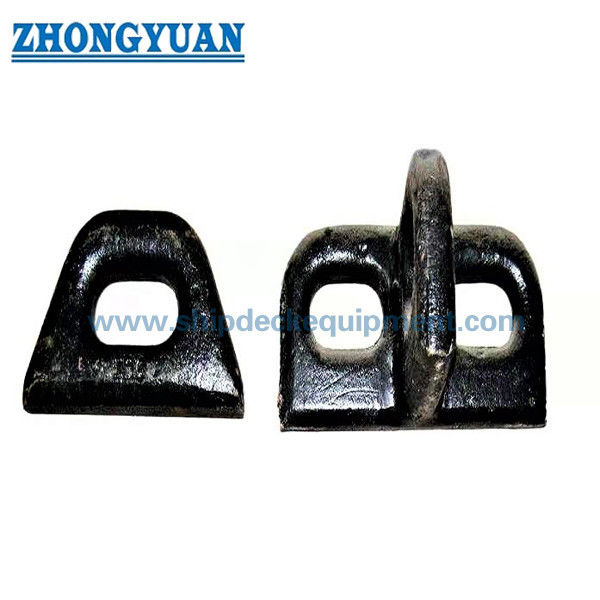

Овальная проушина для крепления на палубе корабля | ISO 8146 Тип A / Тип B Кованая проушина
Обзор продукта
Овальная проушина ISO 8146 представляет собой сварную судовую проушину, используемую для крепления канатных наконечников, скоб, блоков полиспаста, крепежных устройств и других одобренных соединений судовых конструкций. Обычно его устанавливают на палубах судов или фундаментах конструкций, где направление нагрузки, размер сварного шва, усиление основания и объем проверки необходимо проверять вместе с чертежом судна.
Эта страница подготовлена для кованой/стальной овальной наглазника, поставляемой в соответствии с данными ISO 8146, предоставленными заказчиком. В поставляемой информации указаны Тип А и Тип Б с номинальными размерами от 0,4 до 50 и допустимыми нагрузками от 4 кН до 500 кН. Справочная информация ISO в Интернете указывает, что ISO 8146 устанавливает размеры и материалы для овальных проушин, предназначенных в первую очередь для установки на палубе судна, а также в качестве оттяжек на судовых погрузочно-разгрузочных бонах для целей погрузочно-разгрузочных работ; точный год выпуска ISO должен быть подтвержден перед окончательным выпуском.
Краткие характеристики
- Тип продукта: Овальная проушина / палубная проушина → используется для утвержденных точек крепления судовых конструкций, таких как канатные наконечники, скобы и полиспасты.
- Ссылка на стандарт: ISO 8146 → прилагаемые данные соответствуют ISO 8146-1990; В онлайн-информации ISO указан стандарт ISO 8146:1985, поэтому необходимо подтвердить версию стандарта проекта.
- Типовой диапазон: Тип A и Тип B → выбор типа должен соответствовать чертежу сосуда, форме монтажа и направлению нагрузки.
- Диапазон номинальных размеров: от 0,4 до 50 → диапазон обозначений, соответствующий допустимым классам нагрузки от 4 кН до 500 кН.
- Допустимая нагрузка: от 4 до 500 кН → используйте этот термин осторожно и не переписывайте его как SWL, MBL, разрушающая нагрузка или испытательная нагрузка без утверждения проекта.
- Поставляемые данные по монтажу: Минимальные значения сварки типа A → детали сварных швов и усиление окружающей палубы должны быть подтверждены верфью или конструкторским бюро.
- Варианты материалов: мягкая сталь, поковка стали C-Mn, нержавеющая сталь или материал, указанный в проекте → окончательный класс и объем сертификата должны быть подтверждены перед предложением.
- Обработка поверхности: пескоструйная обработка Sa 2,5 + однослойная эпоксидная межоперационная грунтовка → окончательное покрытие, цинкование или отделка нержавеющей сталью в соответствии с требованиями проекта.
Основные технические параметры
| Номинальный размер |
Допустимо нагрузка кН |
а | б | С | д | е | ж | час | я | р1 | р2 | Монтаж тип А Сварка с мин. |
Монтаж типа А Сварка г мин. |
| 0,4 | 4 | 22 | 15 | 42 | 10 | 15 | 8 | 32,5 | 65 | 17,5 | 3 | 6 | 4 |
| 0,6 | 6,3 | 28 | 19 | 52 | 12 | 19 | 8 | 40,5 | 0 | 21,5 | 4 | 6 | 4 |
| 1 | 10 | 35 | 22 | 67 | 16 | 25 | 8 | 52 | 95 | 27 | 5 | 6 | 4 |
| 1,6 | 16 | 42 | 24 | 82 | 20 | 33 | 8 | 65 | 120 | 32 | 5 | 7 | 4 |
| 2 | 20 | 50 | 27 | 100 | 25 | 35 | 12 | 73,5 | 132 | 38,5 | 5 | 9 | 6 |
| 2,5 | 25 | 55 | 29 | 105 | 25 | 39 | 12 | 78,5 | 140 | 39,5 | 6 | 9 | 6 |
| 3 | 31,5 | 66 | 33 | 126 | 30 | 42 | 12 | 88,5 | 180 | 46,5 | 7 | 10 | 6 |
| 4 | 40 | 77 | 36 | 147 | 35 | 48 | 15 | 101 | 210 | 53 | 7 | 12 | 7 |
| 5 | 50 | 87 | 41 | 167 | 40 | 57 | 18 | 117,5 | 225 | 60,5 | 8 | 14 | 9 |
| 6 | 63 | 91 | 45 | 171 | 40 | 66 | 18 | 128,5 | 240 | 62,5 | 8 | 14 | 9 |
| 8 | 80 | 101 | 51 | 201 | 50 | 73 | 20 | 148,5 | 270 | 75,5 | 10 | 17 | 10 |
| 10 | 100 | 117 | 56 | 217 | 50 | 80 | 22 | 158 | 300 | 78 | 10 | 17 | 11 |
| 12 | 125 | 128 | 61 | 248 | 60 | 87 | 24 | 177,5 | 335 | 90,5 | 12 | 20 | 12 |
| 16 | 160 | 145 | 67 | 265 | 60 | 95 | 26 | 188,5 | 370 | 93,5 | 12 | 20 | 13 |
| 20 | 200 | 157 | 73 | 297 | 70 | 105 | 28 | 211,5 | 420 | 106,5 | 14 | 25 | 14 |
| 25 | 250 | 170 | 80 | 331 | 80 | 120 | 32 | 240 | 470 | 120 | 16 | 30 | 16 |
| 32 | 315 | 194 | 88 | 374 | 90 | 130 | 36 | 264 | 530 | 134 | 18 | 30 | 18 |
| 40 | 400 | 220 | 98 | 420 | 100 | 145 | 40 | 294 | 570 | 149 | 20 | 35 | 20 |
| 50 | 500 | 240 | 108 | 460 | 110 | 155 | 45 | 319 | 630 | 164 | 22 | 35 | 22 |
Руководство по выбору и запросам
Шаг 1. Подтвердите тип овальной проушины ISO 8146: Тип A или Тип B в соответствии с чертежом сосуда и расположением монтажа.
Шаг 2: Подтвердите номинальный размер и допустимый класс нагрузки: 0,4 / 0,6 / 1 / 1,6 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50.
Шаг 3. Подтвердите направление нагрузки, соединительную часть и применение: канатный наконечник, скоба, полиспаст, точка крепления, точка крепления палубы или одобренное использование проушины для погрузочно-разгрузочных работ/оттяжки.
Шаг 4. Подтвердите настил или фундамент конструкции, длину сварного шва, размер сварного шва, местное армирование, а также то, будет ли элемент использоваться для нового строительства или для замены.
Шаг 5. Подтвердите марку материала, требования к ковке, обработку поверхности, систему покрытия, количество, объем сертификата и требования к проверке свидетеля класса.
Шаг 6: Предоставьте установочный чертеж, расчет нагрузки или примечание об утверждении, если таковое имеется, пункт назначения, требуемое время доставки и справочные фотографии.
Структура
Кованый/стальной корпус овальной наглазника | Овальное отверстие для глаз | Сварное монтажное основание | Гладкий радиус контакта дужки | Ориентировочная область направления нагрузки | Конфигурация монтажа типа A / типа B | Заводская грунтовка или специальная обработка поверхности
Преимущества ковки, сварки и машиностроения
- Овальная форма проушины обеспечивает определенную точку соединения для скоб, канатных наконечников и блоков полиспаста, где на чертеже сосуда указаны размеры согласно ISO 8146.
- Варианты кованого или стального материала следует выбирать в соответствии с допустимой нагрузкой, требованиями сертификата материала, коррозионной средой и областью проверки класса.
- Отверстие проушины и радиус контакта должны быть обработаны и проверены, чтобы уменьшить резкий местный контакт, который может повредить скобы, штыри, наконечники канатов или присоединенные фитинги.
- Сварные размеры s и g типа A указаны в прилагаемой таблице, но фактические детали сварных швов и местное усиление палубы должны быть подтверждены верфью или проектным бюро.
- Направление нагрузки имеет решающее значение для использования наглазника. Продукт не следует использовать за пределами утвержденного направления тяги, диапазона углов, опоры настила или области проверки.
- Готовые поверхности следует проверять на наличие видимых трещин и отслаивания после ковки, механической обработки, шлифования и подготовки поверхности.
- Допустимая нагрузка отделена от SWL, MBL, разрушающей нагрузки, пробной нагрузки и испытательной нагрузки, чтобы избежать неправильной инженерной интерпретации.
Пользовательские атрибуты
- Стандарт: ISO 8146 → используйте, когда верфь, владелец или чертеж указывают размеры овальной проушины ISO.
- Тип: Тип A / Тип B → выбирайте в соответствии с монтажной формой и чертежом сосуда; Значения сварки типа А приведены в текущей таблице.
- Номинальный размер: от 0,4 до 50 → выбирается в зависимости от допустимого класса нагрузки и места установки.
- Допустимая нагрузка: от 4 до 500 кН → класс нагрузки согласно предоставленным данным; не автоматически SWL, MBL, пробная нагрузка или разрушающая нагрузка.
- Материал: мягкая сталь / поковка стали C-Mn / нержавеющая сталь → окончательный сорт материала и требования к сертификату должны быть подтверждены перед предложением.
- Обработка поверхности: пескоструйная обработка Sa 2,5 + эпоксидная межоперационная грунтовка → окончательное покрытие соответствует спецификации окраски судна или требованиям заказчика.
- Основное внимание при проверке: открытие глазков, кованый корпус, подготовка к сварке, видимые трещины/отслаивания и контроль размеров → важно для приемки на верфи.
- Требование к сертификату: Доступно в зависимости от объема заказа → проверка класса и уровень сертификата должны быть подтверждены перед предложением.
Как это работает
Подготавливается конструкция судна или фундамент палубы → Овальная проушина приваривается в соответствии с утвержденным чертежом → Скоба / канатный зажим / полиспаст соединяется через проушину → Допустимая нагрузка прикладывается в одобренном направлении → Сварные швы, прослеживаемость материала, покрытие и контроль проверяются в соответствии с требованиями проекта
Приложения
Точки крепления палубы корабля | Тросовые концевые соединения | Точки соединения скобы | Крепление шкива | Крепежные приспособления | Проушины на судовых погрузочно-разгрузочных бонах после одобрения | Новостройки и проекты замены | Ремонт и модернизация верфи
Сертификаты и преимущества
Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом проверки, отслеживаемостью материалов и процедурой утверждения классовым обществом.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей.
Рисование и фотографии
Часто задаваемые вопросы
Вопрос 1: Можно ли использовать эту овальную проушину ISO 8146 в качестве подъемной проушины?
A1: Не следует рассматривать его как обычную подъемную проушину без одобрения. В онлайн-информации ISO указано, что овальные проушины предназначены для установки на палубе судна, а также в качестве оттяжек на судовых погрузочно-разгрузочных бонах для целей погрузки-разгрузки. Фактическое использование для подъема или погрузочно-разгрузочных работ должно соответствовать конструкции судна, направлению нагрузки, деталям сварных швов, усилению палубы и требованиям утверждения класса.
Вопрос 2: Является ли допустимая нагрузка такой же, как SWL, MBL, разрушающая нагрузка или испытательная нагрузка?
A2: Нет. В прилагаемой таблице указаны допустимые нагрузки. Его не следует переписывать как SWL, MBL, разрушающую нагрузку, пробную нагрузку или испытательную нагрузку, если в чертеже проекта или в документе утверждения четко не указано соотношение нагрузок.
В3: Какая информация необходима перед предложением?
A3: Подтвердите издание ISO, тип A или тип B, номинальный размер, допустимую нагрузку, класс материала, обработку поверхности, количество, требования к сертификату, установочный чертеж, направление нагрузки, пункт назначения и необходимое время доставки.
