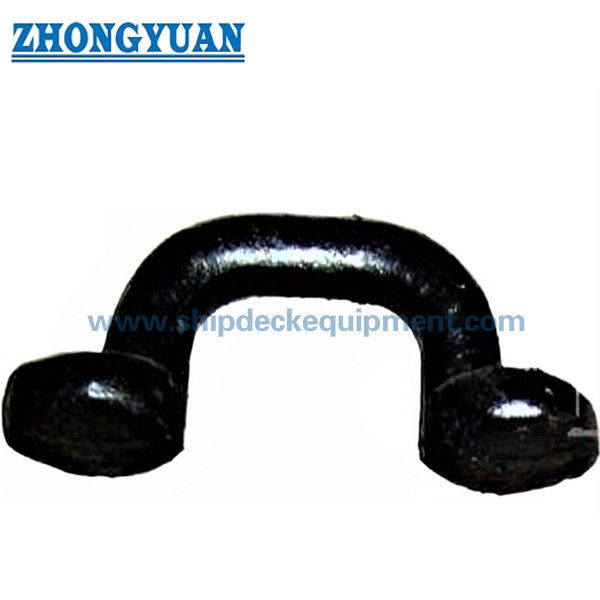

JIS F3410 Тип E кованая овальная глазная плита

Обзор продукции

JIS F3410 Тип E кованая овальная глазная плита - это сварное крепежное устройство, используемое на судовых конструкциях для крепления вертолетов, оковов, шкивов или аналогичного оборудования для соединения.Он обычно выбирается, когда для рисования сосуда требуется компактная овальная глазная плита с определенной допустимой нагрузкой., контролируемое открытие глаз, сварная нога и гладкая поверхность.

Этот небольшой диапазон охватывает номинальный No 0.5, 1 и 2 с допустимыми нагрузками от 4,9 кН до 19,6 кН. Глазная пластина должна быть установлена только на подходящей конструкции судна с проверенными деталями сварки, окружающей армировкой,и утвержденное направление нагрузкиОн не должен рассматриваться как общая подъемная лопатка или как замена одобренной проектом подъемной лопатки, если только чертеж конструкции, утверждение класса и область проверки не подтверждают это использование.

Быстрые спецификации

• Тип продукции: кованая овальная глазная пластина/присоединение O-кольца → сварная точка соединения для вертолетов, оковов, шкивов и фитингов, связанных с причалом, на судовых конструкциях.
• Стандартный и поставляемый тип: JIS F3410-1999 Type E → используется для выбора глазной пластины на основе стандарта; окончательное обозначение типа должно быть проверено на проектном чертеже перед производством.
• Номинальный диапазон: 0,5 / 1 / 2 → компактный диапазон с низкой нагрузкой для небольших позиций крепления, где пространство и размер сварки ограничены.
• Допустимый диапазон нагрузки: от 4,9 до 19,6 кН → значение выбора для глазной пластины; не смешивайте его с нагрузкой на разрыв веревки, испытательной нагрузкой или проектным подъемным SWL.
• Основные габариты: d, L, H, R, D, T и сварочная нога f → ключевые данные для чертежа веб-страницы, планирования сварки и подтверждения предложения.
• Варианты материала: мягкая сталь, ковка из C-Mn или нержавеющая сталь → конечный класс материала и требования к свариваемости должны быть подтверждены в соответствии со спецификацией емкости.
• Состояние поверхности: готовая поверхность глазной пластины должна быть свободна от видимых трещин и отслаивания → важно для проверки приемлемости и безопасного качества поверхности соединения.
• Обработка поверхности: Sa 2.5 взрыв + однослойный эпоксидный рабочий праймер в качестве отсчета → конечная система покрытия или отделка из нержавеющей стали должны соответствовать требованиям проекта.

Основные технические параметры

Руководство по выбору и расследованию

Шаг 1: подтвердите JIS F3410 типа E и номинальный No 0.5 / 1 / 2 согласно чертежу сосуда, требуемой допустимой нагрузке и оборудованию для подключения.

Шаг 2: Подтвердить фактическое использование: крепление вертикального конца веревки, соединение цепи, соединение шкива, прикрепление, связанное с причалом, или другая точка соединения конструкции судна.

Шаг 3: Подтвердить положение установки, окружающую конструкцию, арматуру, коленку сварки f, направление нагрузки и установку глазной пластины на палубе, переборке или другой одобренной конструкции.

Шаг 4: Подтвердите требования к материалу: мягкая сталь, ковка из C-Mn, нержавеющая сталь или точный класс материала, требуемый владельцем, верфи или классовым обществом.

Шаг 5: Подтвердить требования к обработке поверхности, системе покрытия, области инспекции, сертификату материала, сертификату производителя и сертификату класса до предложения.

Шаг 6: Укажите количество, место доставки, требуемое время доставки, чертеж установки, информацию о терминале с шнурками и верёвкой и справочные фотографии, если они доступны.

Структура

Формованное овальное тело глаз. Гладкое открытие глаз. Заваренная основание крепления. Заваренная нога. Закругленная переходная область.

Преимущества ковки, сварки и техники

• Конструкция из кованой стали поддерживает компактную форму соединения с контролируемой толщиной, закругленными переходами и лучшей пригодностью для небольших сварных точек крепления, чем свободное вырезание пластины.
• Овальное отверстие глаз обеспечивает определенную область соединения для оков, вертолетов или шкивных фитингов, помогая верфи поддерживать оборудование соединения в соответствии с предполагаемым направлением нагрузки.
• Указанная сварочная нога f обеспечивает четкую ссылку для обсуждения установки, но окончательная деталь сварки, длина сварки,и окружающие арматуры все еще должны быть проверены верфи или конструкторского офиса.
• Плавные переходы вокруг глаз и основания помогают уменьшить местные острые края и поддерживают более надежное оборудование подключения во время эксплуатации.
• Требование к поставляемой поверхности, чтобы готовые поверхности были свободны от видимых трещин и отслаивания, важно для проверки, сцепления покрытия и долгосрочного обслуживания на борту судна.
• Допустимая нагрузка указывается как значение выбора для глазной пластины, а не как верёвка MBL, испытательная нагрузка или неограниченная подъемная SWL. Утверждение проекта должно определять фактическое допустимое использование.
• Трехразмерный диапазон полезен для небольших судов, рабочих лодок, служебных судов и компактных мест крепления на борту судна, где требуется меньшая сварная глазная плита.

Атрибуты настройки

• Стандарт: JIS F3410-1999 → используется, когда спецификация проекта требует овальной глазной пластины JIS.
• Тип: Тип E, как поставляется → подтвердить по официальному стандартному чертежу и чертежу проекта перед выпуском в производство.
• Номинальный No: 0,5 / 1 / 2 → выбирать в соответствии с допустимой нагрузкой, оборудованием подключения и размером установки.
• Допустимая нагрузка: 4,9 / 9,8 / 19,6 кН → основа выбора для глазной пластины, а не нагрузки на разрыв веревки или автоматического подъема SWL.
• Материал: мягкая сталь / ковка C-Mn сталь / нержавеющая сталь → требуется подтвердить точный класс, прослеживаемость и свариваемость.
• Установка: сварка на конструкцию судна → укрепление палубы или перегородки, процедура сварки и направление нагрузки должны быть пересмотрены верфи.
• Поверхностная обработка: Sa 2.5 взрыв + эпоксидный магазинный праймер → конечная система покрытия соответствует спецификации окраски сосуда или требованиям клиента.
• Требования к сертификату: доступны в соответствии с требованиями проекта → проверка класса и объем сертификата должны быть подтверждены до предложения.

Как это работает

Rope terminal / shackle / pulley fitting is connected to the oval eye → Load acts through the eye plate in the approved direction → Welded base transfers the force into the reinforced ship structure → Surface inspection and coating are completed according to project requirement

Заявления

Ship decks | Bulkheads | Workboats | Tugboats | Service vessels | Small craft | Inland vessels | Rope terminal fixing | Shackle connection points | Pulley attachment points | Newbuilding and replacement projects

Сертификации и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классового общества.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

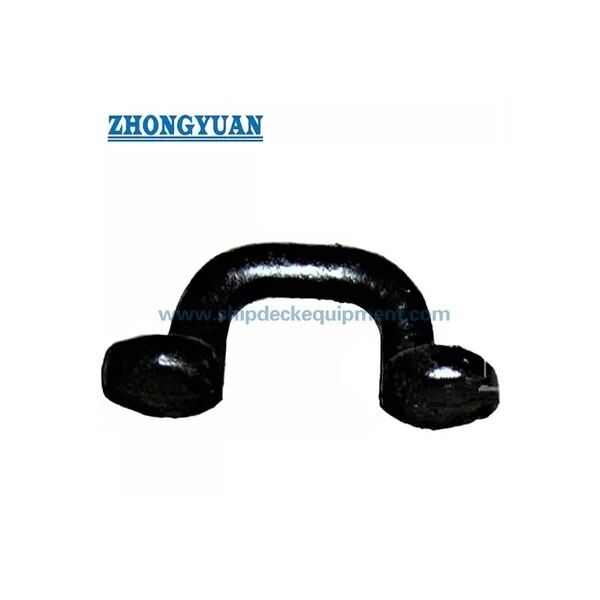

Рисунок и фотографии

Частые вопросы

Вопрос 1: Что означает допустимая нагрузка для этой глазной пластины?

A1: Допустимая нагрузка - это значение выбора для глазной пластины в предполагаемых условиях стандарта и проекта.или без ограничений SWL подъемаОкончательное применение должно быть проверено вместе с направлением нагрузки, деталями сварки, укреплением конструкции и требованиями класса.

Вопрос 2: Можно ли использовать эту кованую овальную глазную пластину в качестве подъемного блока?

A2: Не по умолчанию. На этой странице описывается глазная плита корабельной конструкции для крепления вертолетов, цепей, шкивов или аналогичных фитингов. Использование подъема должно быть подтверждено отдельно на чертеже проекта,расчеты, конструкция сварки, требования к испытаниям и утверждение класса.

Q3: Какая информация необходима перед предложением?

A3: Подтвердить стандарт, тип, номинальный номер, допустимую нагрузку, класс материала, обработку поверхности, количество, положение установки, направление нагрузки, объем сертификата, привязку или размер устройства;пункт назначения доставки, и необходимое время доставки.
