JIS f b 2025 исправило тип корабли кабель анкерной цепи обхватывает корабль причаливая оборудование
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Технический стандарт: | ДЖИС Ф 2025-1992; Японский стандарт | Тип: | Фиксированный тип |
|---|---|---|---|
| Номинальный диаметр цепи: | от 38 мм до 120 мм | Класс цепи: | Применимо к анкерным цепям класса 2 и класса 3; |
| Вес ролика: | 44~721 кг | Материалы: | Высокопрочная мягкая сталь, высокопрочная ковочная сталь, доступна нержавеющая сталь, |
| Обработка поверхности: | пескоструйка до S2,5 + один слой эпоксидной фабрики праймера, оцинкованный, полированный, доступная | Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS и т. д. |
| Установка:: | Приварной цепной шкафчик | ||
| Выделить: | корабль f 2025-1992 jis причаливая оборудование,корабль ccs причаливая оборудование,оборудование f 2025-1992 jis причаливая на корабле |
||
Характер продукции

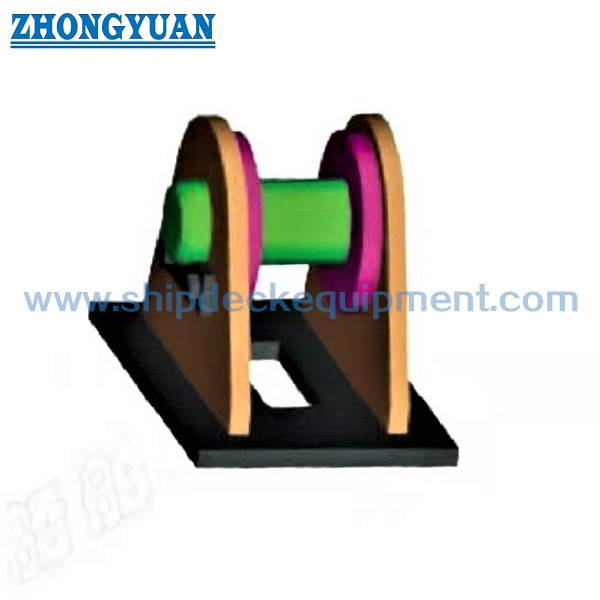

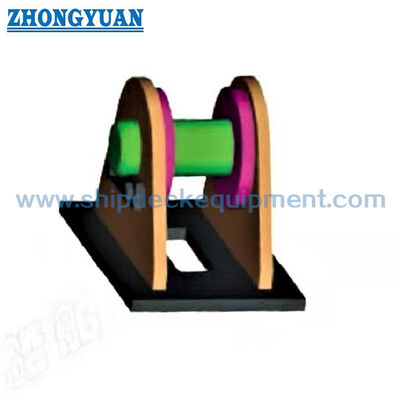

Кабельный зажим с фиксированной якорной цепью для цепного шкафчика | JIS F 2025 Тип Б
Обзор продукта
Кабельный зажим JIS F 2025 типа B представляет собой фиксированное устройство для фиксации концов якорной цепи, установленное внутри фиксатора цепи. Его сварной стальной корпус и поперечный штифт удерживают внутренний конец якорной цепи, так что цепь надежно соединяется с конструкцией судна во время нормальной работы с якорем и его укладки.
Тип B представляет собой фиксированную конфигурацию согласно JIS F 2025, и его следует отличать от съемной конфигурации типа A. Это не палубное швартовочное приспособление, стопор цепи, точка подъема или автоматически быстросъемное устройство для оставления. Выбор должен основываться на номинальном диаметре применимой якорной цепи, контролируемом стандартном издании или утвержденном чертеже, доступе для установки, месте соединения сварных швов, конструкции окружающего фиксатора цепи, системе покрытия и требованиях к проверке проекта.
Краткие характеристики
- Функция продукта: фиксированный конец якорной цепи, фиксирующийся внутри ящика для цепи → обеспечивает определенное структурное соединение внутреннего конца цепи.
- Стандарт и тип: JIS F 2025, тип B, фиксированный тип → текущая стандартная редакция — JIS F 2025:2021; устаревшие рисунки все еще могут ссылаться на издание 1992 года.
- Диапазон номинальных размеров: от B40 до B120 → охватывает номинальные диаметры применимых якорных цепей от 38 мм до 120 мм.
- Стандартный номер материала: нержавеющая сталь 400 по JIS G 3101 для корпуса и штифта типа B → альтернативные материалы требуют рассмотрения чертежа и утверждения проекта.
- Схема фиксации: поперечный штифт с фиксатором штифта и болтом/гайкой с шестигранной головкой → помогает предотвратить непреднамеренное смещение штифта, сохраняя при этом контролируемый доступ.
- Установка: Приваривается к конструкции цепного замка → необходимо подтвердить местную кривизну, сварную опору, усиление, доступность и процедуру сварки на верфи.
- Расчетная масса: от 5,9 до 102 кг → полезна для погрузочно-разгрузочных работ, упаковки, планирования установки и оценки стоимости перевозки.
- Защита поверхности: пескоструйная обработка Sa 2,5 и эпоксидная межоперационная грунтовка могут быть поставлены в качестве отделки проекта → детали о цинковании, окончательном покрытии и смазке подлежат подтверждению.
Основные технические параметры
| Применимый якорь Диаметр цепи (мм) |
Л4 | Л5 | Б1 | Б5 | Н4 | Д2 | Д3 | Р | т1 | т2 | Д1 | л4 | л5 |
| 38- 40 | 160 | 0 | 50 | 0 | 78 | 45 | 88 | 50 | 12 | 6 | 42 | 111 | ] 2 |
| 42- 44 | 180 | 0 | 54 | 0 | 85 | 49 | 96 | 54 | 14 | 6 | 46 | 119 | 12 |
| 46~48 | 195 | 0 | 58 | 0 | 92 | 53 | 104 | 59 | 14 | 8 | 50 | 127 | 12 |
| 50-52 | 210 | 100 | 64 | 24 | 100 | 57 | 112 | 65 | 14, | 10 | 54 | 137 | 12 |
| 54-56 | 225 | 115 | 68 | 32 | 106 | 61 | 120 | 71 | 14 | 12 | 58 | 145 | 12 |
| 58-60 | 240 | 130 | 72 | 40 | 114 | 65 | 128 | 75 | 14 | 14 | 62 | 153 | 12 |
| 62 ~ 64 | 255 | 145 | 78 | 50 | 122 | 69 | 136 | 79 | 14 | 16 | 66 | 168 | 15 |
| 66 -68 | 270 | 150 | 82 | 54 | 130 | 73 | 144 | 85 | 16 | 16 | 70 | 176 | 15 |
| 70 ~ 73 | 290 | 170 | 88 | 64 | 138 | 78 | 154 | 90 | 16 | 18 | 75 | 186 | 15 |
| 76 -78 | 310 | 190 | 94 | 74 | 148 | 83 | 164 | 95 | 16 | 20 | 80 | 196 | 15 |
| 81-84 | 330 | 210 | 100 | 84 | 158 | 88 | 174 | 100 | 16 | 22 | 85 | 206 | 15 |
| 87-90 | 350 | 230 | 106 | 94 | 170 | 93 | 184 | 107 | 18 | 24 | 90 | 220 | · 15 |
| 92 ~ 95 | 380 | 250 | 112 | 108 | 180 | 98 | 194 | 112 | 18 | 28 | 95 | 234 | 15 |
| 98~102 | 410 | 270 | 120 | 116 | 192 | 103 | 206 | 120 | 22 | 28 | 100 | 255 | 18 |
| 105 -111 | 440 | 300 | 130 | 130 | 208 | 113 | 224 | 131 | 24 | 30 | 110 | 273 | 18 |
| 114~120 | 470 | 330 | 140 | 152 | 224 | 123 | 242 | 140 | 24 | 36 | 120 | 295 | 18 |
| Проверьте деталь на наличие штифта | Болт с шестигранной головкой Шестигранная гайка |
Нога сварного шва | Рассчитано масса (кг) |
|||||||
| Л6 | Л7 | б2 | б3 | т5 | d6 | Номинальный размер резьба d5 |
л7 | ф1 | f2 | |
| 100 | 70 | 30 | 11 | 8 | 14 | М12 | 25 | 4 | 5,5 | 5,9 |
| 100 | 70 | 30 | 13 | 8 | 14 | М 12 | 25 | 4 | 6,5 | 8 |
| 100 | 70 | 30 | 15 | 8 | 14 | М 12 | 25 | 5 | 6,5 | 9,8 |
| 100 | 70 | 30 | 17 | 8 | 14 | М 12 | 25 | 6,5 | 6,5 | 11.л |
| 100 | 70 | 30 | 19 | 8 | 14 | М 12 | 25 | 8 | 6,5 | 14 |
| 100 | 70 | 30 | 21 | 8 | 14 | М 12 | 25 | 8 | 6,5 | 16 |
| 130 | 90 | 40 | ]8 | 10 | 18 | М 16 | 30 | 8 | 6,5 | 18.1 |
| 130 | 90 | 40 | 20 | 10 | 18 | М 16 | 30 | 9,5 | 7,5 | 23.л |
| 130 | 90 | 40 | 22 | 10 | 18 | М 16 | 30 | 9,5 | 7,5 | 26,5 |
| 130 | 90 | 40 | 25 | 10 | 18 | М 16 | 30 | 9,5 | 7,5 | 30,8 |
| 130 | 90 | 40 | 28 | 10 | 18 | М 16 | 30 | 9,5 | 7,5 | 35,3 |
| 130 | 90 | 40 | 30 | 10 | 18 | М 16 | 30 | 11 | 8,5 | 42,8 |
| 130 | 90 | 40 | 33 | 10 | 18 | М 16 | 30 | 11 | 8,5 | 50,7 |
| 180 | 130 | 50 | 31 | 12 | 22 | М 20 | 40 | 12,5 | 10,5 | 66,8 |
| 180 | 130 | 50 | 35 | 12 | 22 | М20 | 40 | 14 | 11,5 | 84 |
| 180 | 130 | 50 | 39 | 12 | 22 | М 20 | 40 | 14 | 11,5 | 10 2 |
Руководство по выбору и запросам
Шаг 1:Подтвердите фиксированную кабельную муфту JIS F 2025 типа B, необходимую стандартную версию и номинальный размер от B40 до B120 в соответствии с чертежом сосуда.
Шаг 2:Укажите номинальный диаметр якорной цепи, класс цепи, стандарт цепи, расположение концевых звеньев, а также любые требования к проектной нагрузке или аварийному отключению.
Шаг 3:Подтвердите место установки внутри цепного шкафа, локальную кривизну поверхности, доступный доступ для снятия штифта, место сварки, окружающую арматуру и установочный чертеж верфи.
Шаг 4:Подтвердите потребность в материале. SS400 является стандартным обозначением корпуса и штифта типа B; нержавеющая сталь или другие альтернативы являются нестандартными вариантами и требуют одобрения.
Шаг 5:Подтвердите обработку поверхности, окончательное покрытие резервуара, требования к смазке штифтов или смазочных ниппелей, допуск на коррозию, маркировку, отслеживаемость материала и объем проверки.
Шаг 6:Укажите требования классификационного общества, тип сертификата, количество, пункт назначения, необходимое время доставки, а также последний утвержденный чертеж или справочную фотографию.
Структура
Сварной корпус из нержавеющей стали 400 | Отверстие для крепления/удержания якорной цепи | Поперечный штифт фиксированного типа | Контактный элемент проверки | Шестигранный болт и гайка | Сварной интерфейс для цепочки и шкафчика | Защита поверхности в зависимости от проекта
Якорная цепь, преимущества установки и качества
- Фиксированное устройство типа B обеспечивает простой и компактный метод закрепления горького конца якорной цепи внутри фиксатора цепи, где не предусмотрен съемный механизм типа A.
- Шестнадцать номинальных размеров обеспечивают прямой путь выбора размеров от B40 до B120 и уменьшают необходимость интерполяции между нестандартными диапазонами диаметров цепи.
- Фиксатор пальца и конструкция болт/гайка удерживают поперечный палец и опору для контролируемого снятия для осмотра или планового отсоединения конца цепи.
- Стандарт позволяет при необходимости подогнать корпус к изогнутой установочной поверхности, но окончательный контур должен соответствовать чертежу конструкции сосуда.
- Стандартные ссылки на сварные опоры помогают при планировании установки; Фактическая процедура сварки, местное усиление, доступ и критерии приемки остаются в зависимости от требований верфи и класса.
- Производственный контроль должен быть сосредоточен на отслеживаемости материала, точности размеров, посадке и выравнивании штифтов, зацеплении фиксатора, состоянии подготовки к сварке, совместимости покрытия и отсутствии острых краев контакта цепи.
- Смазочный ниппель не рассматривается как функция JIS по умолчанию. Если требуется доступ к смазке, его расположение и взаимодействие с цепью или удерживающими деталями следует подтвердить на утвержденном чертеже.
- Изделию не назначены неподдерживаемые SWL, MBL, пробная нагрузка, время аварийного расцепления или функции подъема.
Пользовательские атрибуты
- Стандарт: текущая редакция JIS F 2025:2021 / устаревшая ссылка на 1992 год → подтвердите контролируемую редакцию, указанную в спецификации судна.
- Тип: фиксированный тип B → отличается от съемного кабельного зажима типа A.
- Номинальный размер: B40 / B44 / B48 / B52 / B56 / B60 / B64 / B68 / B73 / B78 / B84 / B90 / B95 / B102 / B111 / B120 → выберите по номинальному диаметру соответствующей якорной цепи.
- Применимый диаметр цепи: 38–120 мм → только диапазон выбора размеров; Класс цепи и расчетная нагрузка требуют отдельного подтверждения.
- Стандартный материал: корпус из нержавеющей стали 400 и штифт типа B → альтернативная конструкция из нержавеющей стали или специальной стали подлежит чертежу и утверждению.
- Установка: Сварной внутренний ящик для цепи → необходимо проверить местный фундамент, кривизну, сварную опору, армирование и доступ.
- Обработка поверхности: пескоструйная обработка Sa 2,5 + эпоксидная межоперационная грунтовка в качестве эталонной отделки проекта → окончательное покрытие или гальванизация требуют подтверждения.
- Смазка: дополнительный смазочный ниппель или предусмотренная смазка → не считается стандартной функцией.
- Требование к сертификату: Доступно в зависимости от объема заказа → одобрение класса, проверка свидетелем и уровень сертификата должны быть согласованы до начала производства.
Как это работает
Конец якорной цепи располагается в зажиме троса → Поперечный штифт фиксирует конструкцию конца цепи → Контрольный элемент штифта и болт/гайка удерживают штифт → Сварной корпус передает удерживание на конструкцию цепного фиксатора → Штифт снимается только в рамках контролируемой процедуры обслуживания или отсоединения судна
Приложения
Торговые суда | Танкеры | Балкеры | Контейнеровозы | Генеральные грузовые суда | Рабочие суда | Цепной шкафчик с креплением на конце якорной цепи | Проекты нового строительства и замены
Сертификаты и преимущества
Сертификаты и проверки могут быть организованы в соответствии с требованиями проекта, отслеживаемостью материалов, утвержденными чертежами, процедурами классового общества и согласованным объемом заказа. Наличие подлежит утверждению класса и не должно рассматриваться как стандартная поставка.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей.

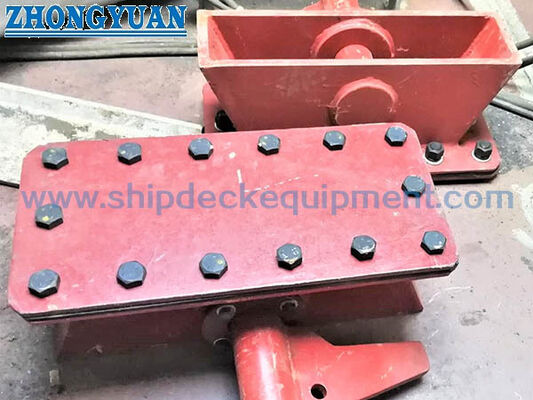

Рисование и фотографии
Часто задаваемые вопросы
Вопрос 1:В чем основная разница между JIS F 2025 типа A и типа B?
А1:Тип A — съемная конфигурация, а тип B — фиксированная конфигурация. Тип B не следует описывать как автоматическое или быстродействующее устройство аварийного разблокирования, если только одобренное устройство и процедура для конкретного судна не подтверждают эту функцию.
Вопрос 2:Можно ли выбрать тип B только по классификации якорной цепи 2 или 3 класса?
А2:Нет. Стандартная таблица организована по номинальному диаметру якорной цепи. Класс цепи, геометрия звеньев, расчетная нагрузка, требования к доказательствам и совместимость с процедурой оставления судна или технического обслуживания должны быть подтверждены отдельно.
Вопрос 3:Какая информация требуется перед предложением?
А3:Подтвердите стандартное издание, номинальный размер типа B, диаметр и класс цепи, расположение концевых звеньев, установочный чертеж, местную кривизну, материал, покрытие, требования к смазке, объем сертификата, количество, пункт назначения и график поставки.
