Тип глаз JIS f 3410 стальной пластины веревочки c покрывает корабль причаливая оборудование

JIS F 3410 Стальная плита типа C глазная плита для причаления судов и крепления вертолетов

Обзор продукции

JIS F 3410 Type C стальной пластины глазной пластины является сварной бортовой подключения фитинга используется для крепления вертолетов, оковы, шкивы и аналогичные точки крепления к корабельной конструкции.Он обеспечивает компактное соединение глаз, где внешняя нагрузка должна быть передана через глазную пластину, сварные ножки, и поддерживающая палуба или конструктивный элемент.

Эта страница типа C имеет номинальные размеры от 0,5 до 10 с допустимыми нагрузками от 4,9 до 98 кН. В отличие от боллара или козыря, этот продукт не является самостоятельным причалом или проводником веревки;это сварная точка соединения глазВыбор должен быть проверен вместе с направлением нагрузки, приспособлением цепи, сварной ногой, усилением базовой конструкции, классом материала, обработкой поверхности, требованиями к проверке,и объем одобрения класса, если это применимо.

Быстрые спецификации

• Тип изделия: JIS F 3410 Тип C стальной пластины глазная плита → сварное глазное соединение для крепления вертикального конца веревки, оковы или шкивы на корабельных конструкциях.
• Номинальный диапазон размеров: от 0,5 до 10 → обозначение размера JIS для этой серии типа C; его не следует рассматривать как толщину пластины или миллиметровое значение.
• Допустимая нагрузка: от 4,9 до 98 кН → ориентировочный показатель для глазной пластины; не смешивайте ее с веревкой MBL, болларом SWL, доказательной нагрузкой или испытательной нагрузкой.
• Основные размеры: b / B / D / H / T → геометрия ядра для чертежа веб-страницы, проверки прозрачности цепей, планировки сварки и подтверждения предложения.
• Сварная нога: f1 и f2 в зависимости от размера → важна для установки верфи, подготовки сварки и переноса нагрузки в несущую конструкцию.
• Расчетный вес: 0,19 - 8,32 кг → полезен для упаковки, обработки установки, планирования замены и оценки груза.
• Ссылка на материал: мягкая сталь / SS400 или эквивалентная, с вариантами SM400A / SM400B / SM400C и нержавеющей стали, которые должны быть подтверждены в соответствии с требованиями проекта.
• Обработка поверхности: Sa 2.5 взрыв + один слой эпоксидной мастерской праймер → конечная система окраски следует спецификации судна или требований верфи.

Основные технические параметры

Руководство по выбору и расследованию

Шаг 1: подтвердить JIS F 3410 типа C и номинальный размер 0,5 / 1 / 2 / 3 / 5 / 7,5 / 10 согласно допустимой нагрузке и рисунку сосуда.

Шаг 2: Подтвердить фактическое использование: крепление вертикального конца веревки, соединение цепи, крепление шкива, соединение приспособления к причалу или другая точка крепления на борту судна.

Шаг 3: подтвердить направление нагрузки, аппаратное обеспечение подключения, минимальные требования к оковам, если это применимо, и вопрос о том, является ли приложение не подъемным, связанным с грузом или подлежит специальному одобрению.

Шаг 4: Подтвердить конструкцию установки: палуба, перебор, скоб, основательная плита, доступная длина сварки, ступня сварки, местное подкрепление и требования к инспекции сварки верфи.

Шаг 5: Подтвердить материал и отделку: SS400 / мягкая сталь / эквивалент SM400 / опция из нержавеющей стали, взрыв Sa 2.5, магазинный праймер, окончательная система покраски или специальная защита от коррозии.

Шаг 6: Подтвердите объем проверки и сертификата до предложения: сертификат материала, сертификат производителя, сертификат класса, инспекция свидетеля, тест на проникновение магнитных частиц / красителя, отчет FEA,или испытание тяги, если это необходимо.

Шаг 7: Укажите количество, место доставки, требуемое время доставки, чертеж установки, эскиз нагрузки и фотографии продукта, если это проект замены.

Структура

Тело из стальной пластины. Центральное открытие глаза. Гладкая поверхность контакта. Заваренный край/область основания.

Сварка, направление нагрузки и инженерные преимущества

• Тип C обеспечивает компактное сварное глазное соединение для судовых конструкций, где цепь, вертолет или штурвал нуждаются в определенной точке крепления, а не в стоянке.
• Допустимый диапазон нагрузки от 4,9 до 98 кН дает четкую первоначальную основу для выбора, но окончательное принятие зависит от направления нагрузки, оборудования соединения, качества сварки,и прочность поддерживающей конструкции.
• В таблицу JIS типа C включены значения сварных стоек, которые помогают верфям проверять монтаж, подготовку сварки и возможность установки во время новых строительных или ремонтных работ.
• Площадь, на которой находятся глаза, должна быть гладкой и свободной от видимых трещин и отскрытий, что уменьшает острую локальную связь с оковами или оборудованием для конца веревки.
• Отслеживание материала может быть организовано в соответствии с объемом заказа.в то время как SM400A / SM400B / SM400C или нержавеющей стали должны быть подтверждены до производства.
• При необходимости можно организовать проверку магнитных частиц или проникновения красителя, особенно вокруг контура глаз, края резки, обработанного / сформированного перехода и прилегающей к сварке области.
• При необходимости можно использовать анализ прочности на основе FEA для проверки концентрации напряжения вокруг глазного отверстия, приварного пальца и интерфейса поддерживающей структуры.
• Специфическое испытание тяги или проверка пробной нагрузки могут быть организованы, когда требуемая испытательная нагрузка, направление нагрузки, расположение светильников,и свидетельствовать области четко определены покупателем или требования класса.

Атрибуты настройки

• Стандарт: JIS F 3410-1999 → используется, когда в спецификации чертежа или закупки судна требуются размеры глазной пластины судна JIS.
• Тип: Тип C → компактная стальная пластина конфигурация глазной пластины для сварных точек крепления на борту судна.
• Номинальный размер: 0,5 / 1 / 2 / 3 / 5 / 7.5 / 10 → выбирается в соответствии с допустимой нагрузкой, расположением цепей и чертежом установки.
• Допустимая нагрузка: от 4,9 до 98 кН → ориентир выбора для глазной пластины, а не нагрузка на разрыв веревки, SWL-полоса или испытательная нагрузка, не подвергающаяся испытаниям.
• Материал: SS400 / мягкая сталь / эквивалент SM400 / опция из нержавеющей стали → конечный класс, сертификат и требования к свариваемости должны быть подтверждены до предложения.
• Установка: сварка на конструкцию судна → палубная плита, кронштейн, переборка, заварная нога и местная арматура должны быть проверены верфью или конструкторским офисом.
• Поверхностная обработка: Sa 2.5 взрыв + однослойный эпоксидный магазинный праймер → конечная система окраски должна соответствовать спецификации покрытия сосуда.
• Проверка: визуальная проверка, измерения и дополнительное испытание MT / PT / FEA / pull test → объем проверки должны быть указаны в заказе.
• Требования к сертификату: доступны в соответствии с требованиями проекта → сертификат производителя, сертификат материала, сертификат класса,и осмотр свидетелей подлежат процедуре согласования и одобрения..

Как это работает

Rope terminal or shackle is connected to the eye opening → Load is introduced into the Type C eye plate → Force transfers through the steel plate body and welding legs → Supporting ship structure and reinforcement carry the load → Inspection and final coating are completed according to project requirement

Заявления

Ship mooring accessory connection | Rope terminal fixing | Shackle attachment points | Pulley fixing points | Deck fittings | Bulkhead or bracket-mounted connection points | Newbuilding projects | Ship repair and replacement work

Сертификации и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классового общества.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

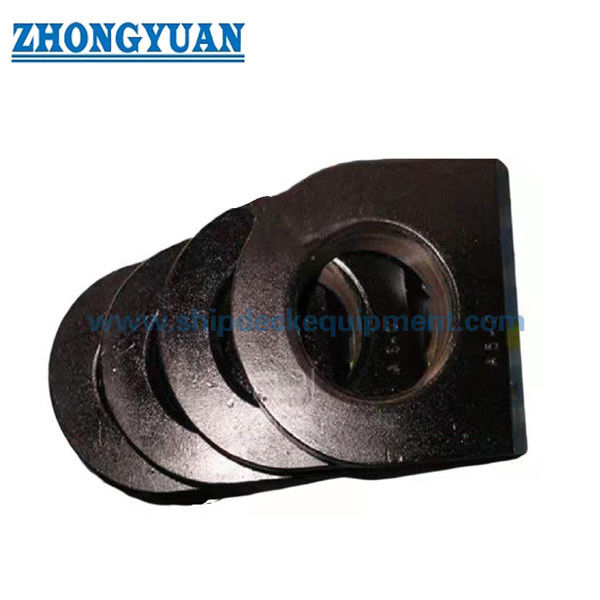

Рисунок и фотографии

Частые вопросы

Вопрос 1: Как выбрать правильный размер глазной пластины JIS F 3410 типа C?

A1: Выберите номинальный размер в зависимости от допустимой нагрузки, оборудования для соединения, свободного места на оковах, направления нагрузки, сварочной ноги и прочности конструкции судна.Таблица представляет собой ссылку на выбор веб-страницы и должна быть проверена по сравнению с рисунком сосуда перед производством..

Вопрос 2: Можно ли использовать эту глазную пластину типа C в качестве подъемной глазной пластины?

A2: Он не должен рассматриваться как подъемная точка, если только чертеж проекта, направление нагрузки, деталь сварки, опорная структура, требования к испытаниям и объем одобрения класса не подтверждают это использование.Страница описывает JIS Type C корабль глазной пластины для верёвки терминала, прикрепление цепей и шкивов; использование при подъеме или обращении с грузом должно быть проверено отдельно.

Q3: Какие пункты проверки важны перед поставкой или установкой?

A3: К важным проверкам относятся сертификат материала, соответствие размеров, гладкая поверхность для контактов с глазами, отсутствие видимых трещин и отслаивания, подготовка края сварки, обработка поверхности,и любые указанные МТ / ПТ, проверка FEA, проверка классного свидетеля или требование испытания тяги.
