Свинцовый роспуск якорной цепи. Водонепроницаемый зажим кабеля для установки на палубе и переборках кораблей (CB 289-81)

Свинцовый роспуск якорной цепи. Водонепроницаемый зажим кабеля для установки на палубе и переборках кораблей (CB 289-81)

Обзор продукции

Рядовой релизер якорной цепи типа "CB 289-81" с винтом, также называемый "зажим кабеля" или "релизер якорного кабеля",используется для закрепления конечного звена якорной цепи и допускает контролируемое освобождение при необходимостиОн может быть расположен на палубе судна, на переборке или на границе локомотива якорной цепи в соответствии с конструкцией судна, местом установки, водонепроницаемой потребностью и рабочей организацией.

Этот винтовой зажим кабеля охватывает номинальный диаметр цепи в диапазоне от 25 мм до 122 мм на основе приведенной таблицы параметров и указан для якорных цепей класса 2 и класса 3.ремонтные заводы, владельцев судов и технических покупателей, основными точками подтверждения являются размер цепи, класс якорной цепи, положение установки, испытание водонепроницаемой функции, эксплуатационный пропуск, материал,защита поверхности, объем сертификата, и требует ли проект чертежа CB 289-81 или другой подтвержденный пересмотр.

Быстрые спецификации

• Тип изделия: Анкерная цепь с винтовым развязкой / зажим кабеля → закрепляет конечное звено анкерной цепи и поддерживает контролируемое развязку в соответствии с процедурой сосуда.
• Технический стандарт: CB 289-81 как поставлено → точное пересмотр стандарта следует подтвердить, если проектный документ также ссылается на CB* 289-91.
• Номинальный диаметр цепи: от 25 мм до 122 мм → охватывает несколько размеров якорных цепей для небольших судов, буксировщиков, рабочих лодок, судов внутреннего судоходства и других типов судов, когда тяга судна соответствует.
• Применяемый класс цепи: Классы 2 и 3 якорные цепи → класс цепи и размеры конечного звена должны быть проверены перед выбором.
• Положение установки: на палубе судна, в переборке или на якорной цепочке должна быть установлена граница → монтажная конструкция, эксплуатационный просвет и водонепроницаемая граница.
• Работа: механическая установка с винтовым приводом → предназначена для практической вращающейся работы и надежного действия освобождения / закрепления при правильном монтаже и обслуживании.
• Требование водонепроницаемости: уточняется испытание водонепроницаемой функции → метод испытания, давление, продолжительность и критерии приемки должны соответствовать требованиям проекта или класса.
• Материал и отделка: C-Mn сталь или нержавеющая сталь, с Sa 2.5 взрыв + эпоксидный магазинный праймер, оцинкование или индивидуальная обработка поверхности доступна в соответствии с заказом.

Основные технические параметры

Основная страница выбора размеров для CB 289-81 винтового типа анкерного цепного освободителя.Полная поставленная таблица размеров хранится в разделе "Инженерные данные".

Руководство по выбору и расследованию

Шаг 1: Подтвердите название продукта и стандартную ссылку: винтовой тип анкерной цепочки-развязки / зажимания кабеля, CB 289-81 или точный проектный пересмотр.

Шаг 2: Подтвердить диаметр номинального диаметра якорной цепи, степень цепи и расположение конца / горького конца в соответствии со спецификацией якорной цепи судна.

Шаг 3: Подтвердите положение установки: граница палубы, переборки или цепного шкафа, включая доступное пространство, направление работы, положение открытия и водонепроницаемую границу.

Шаг 4: Подтвердить требования к материалу: сталь C-Mn, нержавеющая сталь или другая специфицированная стальная категория вместе с любыми требованиями к сертификату материала.

Шаг 5: Подтвердить обработку поверхности и коррозионную защиту: Sa 2.5 взрыв + эпоксидный магазинный праймер, оцинкованная отделка, окончательная система окраски или индивидуальная обработка поверхности.

Шаг 6: подтвердите объем инспекции и сертификата до предложения: испытание водонепроницаемой функции, сертификат производителя, сертификат материала, инспекция класса или инспекция свидетеля, если это необходимо.

Шаг 7: Укажите количество, тип судна, чертеж установки или справочную фотографию, пункт назначения доставки, требуемое время доставки и любые требования классификационного общества.

Структура

Screw-operated body | Anchor chain end-link clenching interface | Manual / remote operating connection according to vessel layout | Deck or bulkhead mounting interface | Watertight sealing arrangement | Inspection and coating surface | Optional stainless steel execution

Дизайн, установка и преимущества качества

• Структура с винтовым приводом поддерживает постепенное механическое закрепление и освобождение конечного звена якорной цепи, что полезно, когда требуется простое, прочное и работоспособное устройство.
• Установка может быть расположена на позиции палубы или перегородки, когда она поддерживается рисунком судна.и водонепроницаемая граница должна быть проверена верфи или конструкторского офиса.
• Поставленный диапазон размеров от 25 мм до 122 мм диаметра цепи позволяет выбирать зажим кабеля для различных размеров судов, включая небольшие лодки, буксиры, рабочие лодки, обслуживающие суда,и судов внутреннего судоходства, если спецификация цепи соответствует.
• Испытания водонепроницаемой функции перечислены в поставляемой спецификации, что делает дизайн уплотнения и интерфейс установки важными точками закупки и проверки.
• C-Mn сталь и опции из нержавеющей стали позволяют покупателю соответствовать коррозионной среде, ожиданиям технического обслуживания, системе окраски судна и бюджету проекта.
• После изготовления, обработки поверхности и окончательной сборки должны проверяться контактные зоны вращения и винта для обеспечения бесперебойной работы, чтобы избежать чрезмерной эксплуатационной нагрузки.
• Поверхностная обработка может быть организована как Sa 2.5 взрыв с эпоксидным магазином праймера, оцинковки или индивидуального покрытия в соответствии с проектом спецификации покрытия.

Атрибуты настройки

• Стандарт: CB 289-81 как поставлено → используйте эту ссылку, когда верфь или спецификация владельца требует этого спускающего якоря винтового типа.
• Наименование изделия: Сверлообразное устройство для освобождения якорной цепи / застежка кабеля → используется для закрепления и освобождения конечного звена якорной цепи, а не для подъема.
• Номинальный диаметр цепи: 25 ∼ 122 мм → выбирается по фактическому диаметру цепи якоря и чертежу проекта.
• Класс цепи якоря: Класс 2 / Класс 3 → Класс цепи и размеры конечного звена должны быть подтверждены перед изготовлением.
• Установка: граница палубы / переборки / цепного шкафчика → интерфейс установки и водонепроницаемая зона должны соответствовать чертежу расположения судна.
• Операция: механическое высвобождение с помощью винта → расположение ручки, стержня или дистанционного управления должно быть подтверждено в соответствии с конструкцией сосуда.
• Водонепроницаемая функция: испытание требуется в соответствии с поставленной спецификацией → метод испытания и критерии принятия, которые должны быть подтверждены требованиями проекта.
• Материал: C-Mn сталь или нержавеющая сталь → точное качество и объем сертификата должны быть подтверждены до заказа.
• Обработка поверхности: Sa 2.5 взрыв + эпоксидный магазинный праймер, оцинкованный или индивидуальный → конечная отделка соответствует требованиям защиты от коррозии проекта.
• Требования к сертификату: доступны в соответствии с требованиями к проекту → одобрение класса, осмотр свидетелей и уровень сертификата должны быть подтверждены до предложения.

Как это работает

Anchor chain end link is fixed by the cable clench → Screw mechanism keeps the link secured during normal service → Operator turns the screw / control arrangement from the designated position when release is required → The end link is released according to vessel procedure → Watertight function is checked according to project test requirement

Заявления

Small vessels | Tugboats | Workboats | Service boats | Patrol boats | Government vessels | Inland vessels | Anchor chain lockers | Deck anchor chain end securing positions | Bulkhead anchor chain end securing positions | Newbuilding and repair projects

Сертификации и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материала, требованиями к водонепроницаемым испытаниям и процедурой одобрения классовым обществом.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

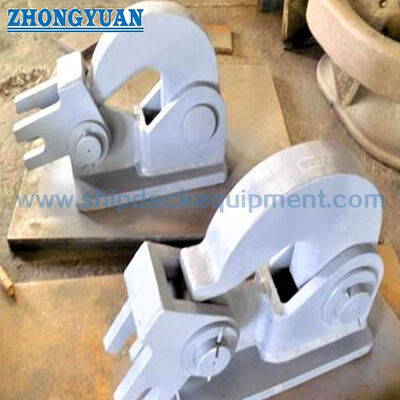

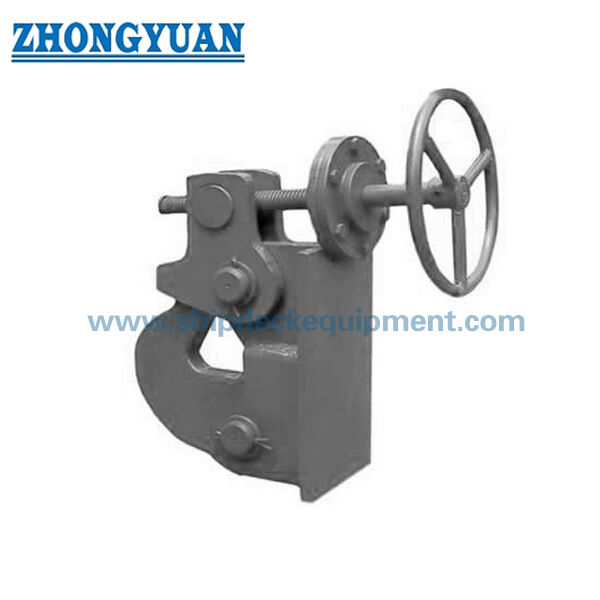

Рисунок и фотографии

Частые вопросы

Вопрос 1: Как выбрать правильный релизер цепочки якоря типа CB 289-81 с винтом?

A1: Выберите модель по номинальному диаметру якорной цепи, классу цепи, расположению конечного звена, положению установки, рабочему просветлению и рисунку сосуда.В поставленной таблице представлены диаметры цепей от 25 до 122 мм..

Вопрос 2: Можно ли установить этот зажим кабеля как на палубе, так и на перебоях?

A2: Он может быть расположен на палубе или на перекрытии, если конструкция судна поддерживает монтажный интерфейс и водонепроницаемую границу.место открытия, направление работы и требования к проверке.

Q3: Сертификаты класса поставляются автоматически с каждым заказом?

А3: Нет. Сертификаты, относящиеся к классу, проверка свидетелей, прослеживаемость материалов,Документация по испытаниям водонепроницаемости должна быть подтверждена до предложения и организована в соответствии с требованиями проекта и процедурой утверждения класса..
