Зажимная цепь из литой стали для кораблей JIS F 2015

Зажимная цепь из литой стали для кораблей JIS F 2015

Обзор продукции

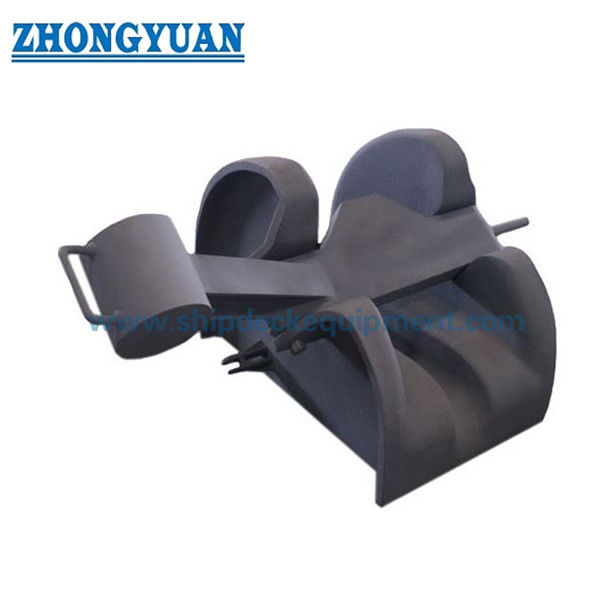

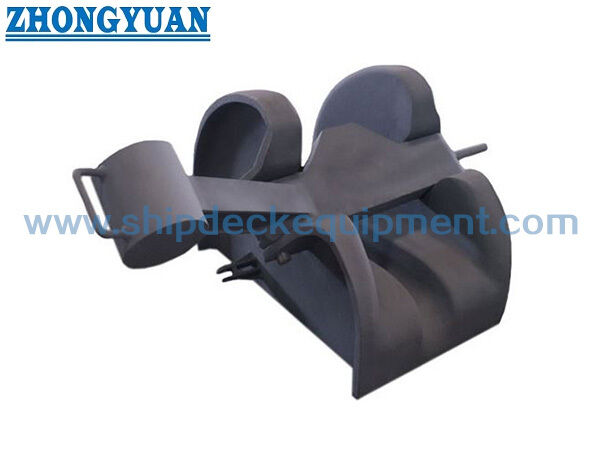

Зажимная цепь типа "JIS F 2015" из литой стали используется в установке якоря корабля между цепной трубой и ветровой ручкой.и он установлен на изготовленном фундаменте, так что высота установки может быть регулирована для правильного выравнивания пути цепи.

Для этого продукта контроль качества кузова из литой стали в песчаной форме является ключевым пунктом изготовления.и интерфейс фундамента должны контролироваться тщательно, потому что они влияют на установку соответствияОбычно перед заглушкой располагается отдельное колесо или ролик для цепи, когда цепь должна быть поднята плавно в линию ветрового ветра.

Быстрые спецификации

• Тип изделия: прокладка якорной цепи из литой стали → используется в устройствах якорного устройства судна между трубой и ветровой трубой.
• Технический стандарт: JIS F 2015-1987 → эталонный стандарт для обозначения типа и основных габаритов.
• Диапазон размеров цепей: 38 ≈ 78 мм → охватывает перечисленные диаметры якорных цепей для предварительного выбора модели.
• Структура: Тип прутка, без встроенного ролика → переднее колесо цепи или ролик должны быть подтверждены отдельно при необходимости.
• Основание установки: монтируется на изготовленном фундаменте → высота фундамента может быть организована для цепочного выравнивания с трубопроводом и ветром.
• Производственное направление: Качество литья, цепная отделка, сиденья и измерения являются критическими.
• Обработка поверхности: Sa2.5 взрыв + один слой эпоксидной фабрики праймера → оцинкованный, полированный или индивидуальный процесс может обсуждаться в зависимости от материала и требования проекта.
• Сфера действия сертификата: сертификат производителя или сертификат классификации могут быть организованы в соответствии с требованиями проекта и сферы инспекции.

Основные технические параметры

Руководство по выбору и расследованию

Шаг первый:Подтвердить прокладку якорной цепи типа JIS F 2015-1987 и требуемый диаметр цепи от 38 до 78 мм.

Шаг 2:Выберите соответствующий тип в соответствии с диаметром якорной цепи, затем проверьте размеры A / B / C / D по расположению якорной палубы судна.

Шаг третий:Подтвердить высоту построенного фундамента, положение цепи, положение колеса и необходимость укрепления палубы или пересмотра класса.

Шаг 4:Подтвердить, включено ли переднее колесо или ролик цепи в объем поставок или расположены ли они отдельно верфи.

Шаг 5:Подтвердить материал, требование к проверке литья, обработку поверхности, систему покрытия и объем сертификата до предложения.

Шаг 6:Укажите тип судна, место установки, количество, место доставки, требуемое время доставки, а также чертеж или фотографии, если они доступны.

Структура

Cast steel stopper body | Bar type chain locking arrangement | No built-in roller | Chain-contact area | Bar seating area | Fabricated foundation interface | Shop primer or customized surface treatment

Отливка, установка и преимущества качества

• Контроль отливки песчаных форм является основным фокусом качества. Процесс отливки должен контролировать сжатие, трещины, вредные признаки и размерное отклонение в рамках принятых критериев судового отливки.
• Поверхности для контакта с цепью и места для сидения на баре после отливки облицовываются, чтобы избежать резкого локального контакта и поддерживать более плавное закрепление цепи якоря.
• Устройство типа с штангой простое и не включает в себя встроенный ролик, который помогает покупателям отделить область подачи пробки от переднего колеса цепи или расположения рулевого ролика.
• Изготовленный фундамент позволяет верфи регулировать высоту установки для выравнивания между трубой, пробкой цепи и цепным колесом.
• Таблица размеров охватывает диаметры цепей 38-78 мм, что помогает верфям и ремонтным верфям сравнивать размер цепей, размеры конвертов и вес до предложения.
• Прочность фундамента, укрепление палубы, испытательная нагрузка,и требования к грузоподъемности должны проверяться конструктором судна или классификационным обществом, поскольку данные о грузоподъемности не представлены в приведенной таблице параметров.

Атрибуты настройки

• Стандарт: JIS F 2015-1987 → применяется, когда спецификация судна требует размеров скобки якорной цепи типа JIS.
• Тип Диапазон: 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 → выберите в соответствии с диаметром якорной цепи.
• Размер цепочки: 38×78 мм → конечная модель должна соответствовать фактической спецификации цепочки якоря и чертежу сосуда.
• Основное строительство: Тип литой стальной стойки → расположенная как корпус литой стальной заглушки; альтернативные варианты материалов требуют подтверждения.
• Устройство ролика: без встроенного ролика → переднее колесо цепи или ролик, как правило, является отдельным устройством, если оно не включено в согласованный объем поставок.
• Установка: монтаж на изготовленном фундаменте → конструкция фундамента и регулировка высоты должны быть подтверждены на чертеже верфи.
• Обработка поверхности: Sa2.5 взрыв + эпоксидный магазинный праймер → оцинкованная, полированная или индивидуальная обработка зависит от материала и требований проекта.
• Требования к сертификату: доступны в соответствии с требованиями проекта → сертификат производителя, сертификат материала, сертификат класса или проверка свидетелей должны быть подтверждены до заказа.

Как это работает

Anchor chain leaves the hawse pipe → front chain wheel or roller lifts the chain when fitted → chain enters the bar type stopper → stopper bar secures the chain path → fabricated foundation transfers force to ship structure → chain is released for windlass operation when required

Заявления

Ship anchoring arrangement | Anchor deck equipment | Hawse pipe to windlass chain path | Newbuilding projects | Repair and replacement projects | Fabricated foundation installation | Commercial vessels, рабочие лодки, буксиры и баржи в соответствии с рисунком судна

Сертификации и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классификационного общества.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

Рисунок и фотографии

Частые вопросы

Вопрос 1:Как выбрать правильный тип пробки для якорной цепи JIS F 2015?

А1:Выберите тип в соответствии с фактическим диаметром цепи якоря, затем проверьте A / B / C / D размеры, высоту фундамента, выравнивание трубы,и положение цепного колеса ветрового привода против тяги судна.

Вопрос 2:Эта цепная заглушка с штангой включает в себя ролик?

А2:Нет, приведенное описание товара представляет собой скобку для якорной цепи с штангой без встроенного ролика.Цепное колесо или ролик обычно располагается перед пробкой, когда цепь должна быть поднята плавно, но этот объем поставок следует подтвердить отдельно.

Вопрос 3:Какие качества литья важны для этой заглушки?

А3:Ключевые моменты включают прочность литья, точность измерений, гладкое завершение цепочки контакта, состояние ступеней, соответствие интерфейса фундамента и объем проверки.и требования к фундаменту должны подтверждаться требованиями к конструкции или классу судна..
