Обзор продукции

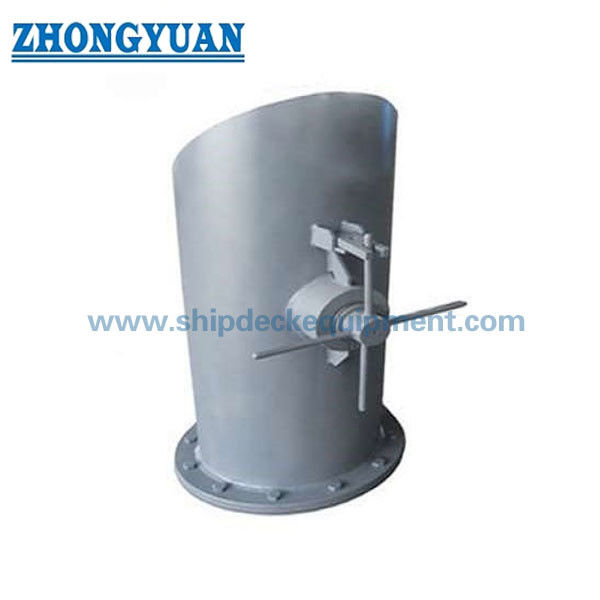

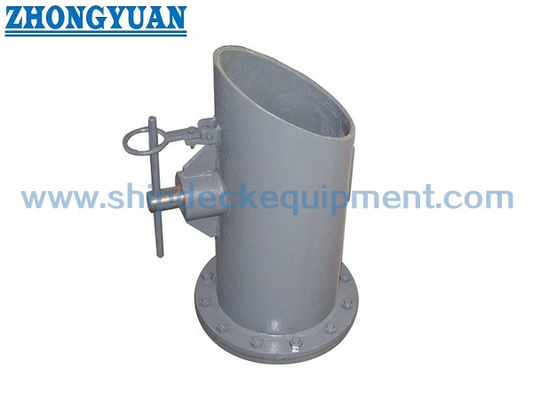

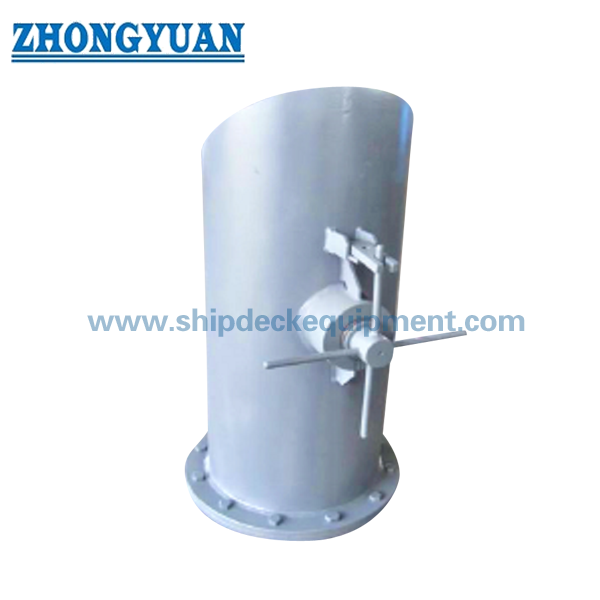

Станция DIN 81860 Anchor Chain Cable Clench Releaser - это устройство для закрепления концов кабелей на борту судов.Обычно он расположен в внутреннем конце якорной цепи в системе цепного шкафа., где конец цепи должен быть закреплен во время нормальной эксплуатации и освобожден, когда судно нуждается в аварийном разгрузке якорной цепи.

Эта страница охватывает варианты водонепроницаемого и водонепроницаемого снабжения.в то время как не водонепроницаемая версия используется, когда чертеж установки не требует уплотнительной функцииОкончательное стандартное издание, качество цепи, качество материала, интерфейс установки, расположение выпуска и требования к водонепроницаемости должны быть подтверждены до производства.

Быстрые спецификации

• Тип изделия: крепление кабеля с якорной цепью / освободитель якорной цепи / крепление конца → закрепляет внутренний конец цепи и позволяет аварийное освобождение в соответствии с расположением сосуда.
• Стандартная ссылка: DIN 81860-1999 как поставляется проектом → текущие издания DIN 81860-1 / DIN 81860-2 можно проверить, если верфь требует последнего стандарта.
• Номинальный диаметр цепи: от 36 до 152 мм в приведенной таблице → подходит для широкого диапазона размеров якорных цепей судов.
• Класс якорной цепи: применяется к якорным цепям класса 2 и класса 3 → конечный класс якорной цепи и объем одобрения класса должны быть подтверждены спецификацией проекта.
• Вариант водонепроницаемости: водонепроницаемая или не водонепроницаемая версия → испытание водонепроницаемой функции, давление, продолжительность и требование свидетелей должны быть подтверждены до заказа.
• Варианты материалов: сталь C-Mn, литая сталь или нержавеющая сталь → точное качество материала, термическая обработка и прослеживаемость должны соответствовать требованиям проекта.
• Обработка поверхности: Sa 2.5 взрыв + один слой эпоксидной мастерской праймер, оцинкованный, нержавеющая сталь полированный, или индивидуальное покрытие → конечная отделка должна соответствовать плану покрытия сосуда.
• Сфера действия сертификата: сертификат производителя, сертификат материала, инспекция класса и протокол водонепроницаемого испытания, доступный в соответствии с требованиями заказа.

Основные технические параметры

Руководство по выбору и расследованию

• Шаг 1: подтвердите стандартную версию DIN 81860, название продукта и требуется ли водонепроницаемая или водонепроницаемая конструкция.
• Шаг 2: Подтвердить номинальный диаметр цепи, класс цепи, расположение конечных звеньев и предназначение продукта для нового строительства, ремонта или замены.
• Шаг 3: Подтвердите положение установки, интерфейс цепного шкафчика / перегородки, доступное рабочее пространство, направление отпуска и окружающее усиление на чертеже.
• Шаг 4: Подтвердить требования к материалу: сталь C-Mn, литая сталь, нержавеющая сталь или специальный проектный материал с сертификатной прослеживаемостью.
• Шаг 5: Подтвердить обработку поверхности и объем проверки: начальная обработка, оцинкованная отделка, полировка из нержавеющей стали, классная проверка и водонепроницаемость при необходимости.
• Шаг 6: Укажите количество, пункт назначения доставки, требуемое время доставки, тип судна, требования классификационного общества, чертеж ГА и справочные фотографии, если они доступны.

Структура

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

Безопасность и инженерные преимущества цепных шкафов

• Диапазон измерений DIN 81860 помогает сопоставить конечное крепление с указанным диаметром якорной цепи, уменьшая неоднозначность при замене или котировке.
• На стадии исследования можно отделить водонепроницаемые и непроницаемые версии, что позволяет избежать использования непротиворечивого продукта, если устройство сосуда требует водонепроницаемой целостности.
• Устройство поддерживает логику аварийного освобождения цепи: конец якорной цепи обычно закреплен,и конечное соединение может быть освобождено, когда устройство судна требует жертвы якоря в опасных условиях.
• Для водонепроницаемых проектов следует подтвердить структуру уплотнения, деталь уплотнения или О-кольца, давление испытания, продолжительность испытания и объем классового свидетеля, а не предполагать одно универсальное условие испытания.
• Выбор материала может быть скорректирован для C-Mn стали, литой стали или нержавеющей стали, но точный класс, процесс сварки / литья,и прослеживаемость сертификата должны быть определены до производства.
• Подготовка поверхности, такая как Sa 2.5 взрыв и эпоксидный магазинный праймер, помогает обеспечить контролируемое базовое состояние для окончательного покрытия сосуда,в то время как оцинкованная или нержавеющая сталь полированная отделка может обсуждаться, когда указано.
• Для проектов замены следует проверить существующий интерфейс цепного шкафчика, положение отверстия, соединение конечного звена и доступный рабочий доступ, прежде чем подтвердить взаимозаменяемость.

Атрибуты настройки

• Стандарт: DIN 81860-1999 → использовать, когда верфь или спецификация владельца требует этого немецкого стандарта крепления конца якорной цепи.
• Текущая стандартная проверка: DIN 81860-1 / DIN 81860-2:2022 → подтвердить, требуется ли в проекте издание 1999 года или последнее издание DIN.
• Версия: водонепроницаемая / водонепроницаемая → выбирайте в соответствии с границей цепи, требованиями к уплотнению и чертежом установки.
• Номинальный диаметр цепи: 36 ‰ 152 мм → выбирается строго в соответствии с размером якорной цепи и расположением конечных звеньев.
• Степень якорной цепи: Степень 2 / Степень 3 согласно поставленному → следует подтвердить окончательную степень, основы правила класса и требование принятия.
• Материал: C-Mn сталь / литая сталь / нержавеющая сталь → точный класс и объем сертификата должны быть подтверждены до заказа.
• Проверка водонепроницаемой функции: доступна в зависимости от требований проекта → давления, продолжительности, метода проверки и требований свидетелей, которые должны быть подтверждены.
• Поверхностная обработка: Sa 2.5 взрыв + эпоксидный магазинный праймер / оцинкованный / индивидуальный → конечное состояние поверхности должно соответствовать спецификации покрытия сосуда.
• Требования к сертификату: доступны по запросу → сертификат класса, сертификат производителя, сертификат материала и протокол испытаний расположены в соответствии с подтвержденным объемом заказа.

Как это работает

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

Заявления

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

Сертификации и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материала, требованиями к водонепроницаемым испытаниям и процедурой одобрения классовым обществом.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

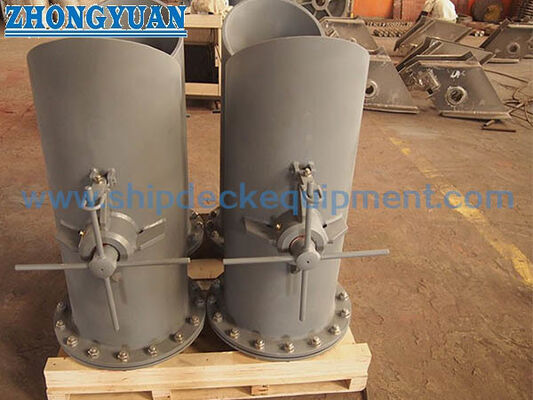

Рисунок и фотографии

Частые вопросы

Вопрос 1: В чем разница между водонепроницаемой и водонепроницаемой версиями?

A1: водонепроницаемая версия используется, когда установка требует уплотнения вокруг цепного шкафчика или соответствующей водонепроницаемой границы.Используется водонепроницаемая версия, если не требуется герметичностьДля водонепроницаемых проектов должны быть подтверждены испытательное давление, продолжительность испытания, детали уплотнения и требование свидетелей класса.

Вопрос 2: Это то же самое, что перекрытие цепи на палубе?

A2: No А DIN 81860 анкерная цепь кабеля зажимания освободителя является устройство закрепления / освобождения конца для внутреннего конца анкерной цепи.На палубе обычно устанавливается перекрытие цепи, чтобы удерживать и направлять цепь во время якорных операцийЭти два продукта не должны смешиваться в чертежах или котировках.

Q3: Какая информация необходима перед предложением?

A3: Пожалуйста, подтвердите стандартное издание, водонепроницаемую или не водонепроницаемую версию, диаметр цепи, класс цепи, материал, обработка поверхности, количество, требования к сертификату, требования к испытаниям на водонепроницаемость,чертеж установки, пункт назначения и требуемое время доставки.
