Морской направляющий ролик открытого типа | NS 2585 Одинарная направляющая из литой стали

Морской направляющий ролик для швартовки судна | NS 2585 Однороликовый швартовный кнехт

Обзор продукта

Морской направляющий ролик NS 2585 представляет собой один открытый ролик, используемый для направления швартовного каната и изменения направления его тяги в месте прохода каната на судне. В каталогах морского оборудования он обычно описывается как направляющий ролик, швартовный ролик или однороликовый швартовный кнехт. Выбор должен основываться на размере ролика, категории и диаметре каната, геометрии направления каната, расположении вала/опоры, монтажном пространстве и чертеже швартовного устройства судна.

Публичные справочные таблицы NS 2585 последовательно показывают номинальные размеры роликов от 150 до 450 мм и справочные массы от примерно 24,8 до 310 кг. Прилагаемая таблица диаметров канатов охватывает синтетические канаты, устаревшую категорию натуральных канатов и стальные канаты конструкций 6×24 и 6×37 с прочностью на разрыв 1550 Н/мм². Эти диаметры канатов являются только справочными. Их нельзя напрямую преобразовывать в допустимую рабочую нагрузку (SWL), минимальную разрывную нагрузку (MBL), разрывную нагрузку, расчетную нагрузку или испытательную нагрузку без контролируемой стандартной / утвержденной проектной базы нагрузки.

Краткие характеристики

• Тип продукта: однороликовый морской направляющий / швартовный ролик → обеспечивает определенную точку поворота каната в швартовной системе судна.

• Стандартная ссылка: NS 2585 → использовать, когда чертеж судна, спецификация владельца или требование замены предусматривают такую конфигурацию направляющего ролика.

• Диапазон размеров роликов: 150 / 200 / 250 / 300 / 350 / 400 / 450 мм → семь справочных размеров для соответствия размеру каната и геометрии установки.

• Применимые категории канатов: синтетический канат, натуральный канат и стальной канат 6×24 / 6×37 → максимальный справочный диаметр зависит от категории и конструкции каната.

• Основа для стального каната: прочность на разрыв 1550 Н/мм² в прилагаемой справочной таблице → не применяйте те же пределы диаметра автоматически к другим маркам или конструкциям стального каната.

• Справочная масса: 24,8–310 кг → полезна для обзора ценообразования, упаковки и обработки; окончательная масса изготовления / отгрузки должна соответствовать утвержденному производственному чертежу.

• Варианты материалов проекта: литая сталь, чугун / ковкий чугун, углеродистая сталь или нержавеющая сталь могут рассматриваться в соответствии с утвержденным чертежом → обозначения NS 2585 самой по себе нельзя использовать для предположения о марке материала.

• Защита поверхности: морское покрытие, заводская грунтовка, гальванизация, полированная нержавеющая отделка или другая обработка, указанная в проекте → окончательная система должна соответствовать спецификации покрытия и защиты от коррозии судна.

Основные технические параметры

Руководство по выбору и запросу

Шаг 1: Подтвердите NS 2585 и требуемый размер ролика по чертежу швартовного устройства судна или по существующим размерам для замены.

Шаг 2: Подтвердите категорию и диаметр каната. Для стального каната также укажите конструкцию, такую как 6×24 или 6×37, и класс прочности на разрыв, если указано.

Шаг 3: Отдельно подтвердите базу проектной нагрузки: требуемую SWL / расчетную нагрузку, MBL каната, если применимо, угол направления линии и направление нагрузки. Не выводите SWL продукта из таблицы диаметров канатов.

Шаг 4: Подтвердите интерфейс поставки и установки: только ролик или полный узел направляющего ролика, детали вала/шпильки, отверстие, втулка или подшипниковое устройство, геометрия опоры/пьедестала, доступный зазор для обслуживания и конструкция палубы/фальшборта.

Шаг 5: Подтвердите марку материала, форму изготовления, систему смазки, коррозионную среду, подготовку поверхности, систему покрытия и требование к инспекции/сертификату.

Шаг 6: Укажите количество, тип судна, место установки, требование классификационного общества, чертеж или фото ссылки, место доставки и требуемое время доставки.

Структура

Однороликовый ролик для контакта с канатом | Центральный вал/шпилька | Положение отверстия/втулки или подшипника | Стопорные компоненты | Предусмотренная смазка по спецификации | Интерфейс опоры/пьедестала | Морская защита поверхности

Поверхность ролика, преимущества выбора и проектирования

• Однороликовая точка поворота → обеспечивает определенное место для изменения направления швартовного каната без принудительного скольжения каната по острому стальному краю.

• Гладкая поверхность контакта с канатом → механическая обработка/отделка контактной зоны важна для ограничения локального истирания и предотвращения неровностей поверхности, которые могут повредить канат.

• Семиразмерная справочная серия → размеры роликов от 150 до 450 мм позволяют подобрать направляющий ролик для различных диаметров канатов и геометрий установки вместо использования одного размера для всех систем.

• Выбор с учетом категории каната → ссылки на синтетические, натуральные и стальные канаты разделены, чтобы диаметр каната не путался с номинальной нагрузкой продукта.

• Контроль соответствия при замене → размер ролика, D1/H, размеры отверстия/вала, геометрия опоры и доступное монтажное пространство должны быть проверены по существующей конструкции судна перед изготовлением.

• Контроль конструкции, специфичной для проекта → материал, детали втулки/подшипника, смазка и покрытие должны соответствовать утвержденному чертежу и спецификации закупки, а не подразумеваться только по обозначению NS 2585.

Пользовательские атрибуты

• Стандартная ссылка: NS 2585 → ссылка на морской направляющий/швартовный ролик, используемый для систем прохода канатов на судне.

• Конфигурация: Однороликовый → один открытый вращающийся ролик для контакта с канатом.

• Размер ролика: 150 / 200 / 250 / 300 / 350 / 400 / 450 мм → выбирается по информации о канате и конструкции судна.

• Применимый канат: Синтетический / натуральный / стальной канат → максимальный справочный диаметр варьируется в зависимости от категории каната и конструкции стального каната.

• Ссылка на стальной канат: 6×24 и 6×37 при 1550 Н/мм² → альтернативная конструкция или марка требует отдельного подтверждения.

• Справочная масса: 24,8 / 49,3 / 92 / 127 / 168 / 252,5 / 310 кг → не является допустимой нагрузкой.

• SWL / Расчетная нагрузка: Подлежит подтверждению → общедоступные каталоги NS 2585 используют несогласованную терминологию нагрузки, поэтому определение проектной нагрузки должно быть проверено перед выдачей коммерческого предложения или технического описания.

• Материал: Специфичный для проекта → литая сталь, чугун / ковкий чугун, углеродистая сталь или нержавеющая сталь только при подтверждении утвержденным чертежом и спецификацией закупки.

• Защита поверхности: Специфичная для проекта → морское покрытие, заводская грунтовка, гальванизация, полированная отделка или другая указанная система.

• Требование к сертификату: Доступно в соответствии с требованием проекта → прослеживаемость материалов, инспекция изготовителем и участие классификационного общества зависят от объема заказа.

Как это работает

Швартовный канат подходит к направляющей позиции → Канат контактирует с вращающимся роликом → Ролик изменяет направление тяги каната, уменьшая скользящий контакт → Результирующая сила передается через интерфейс вала/опоры → Несущая конструкция судна воспринимает приложенную нагрузку

Применение

Швартовные станции судов | Сборочные узлы кнехтов | Швартовные / направляющие позиции канатов | Направляющие устройства канатов на палубе | Направляющие устройства канатов на фальшборте | Проекты нового строительства | Проекты замены и модернизации

Сертификаты и преимущества

Объем инспекции и сертификации должен быть подтвержден до выдачи коммерческого предложения. Сертификаты на материалы, размерная инспекция, инспекция поверхности, проверка вращения и участие классификационного общества могут быть организованы в соответствии с требованием проекта, утвержденным планом инспекции и объемом заказа.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний изготовителя.

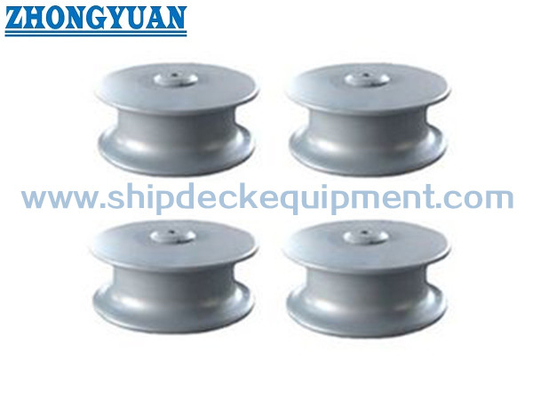

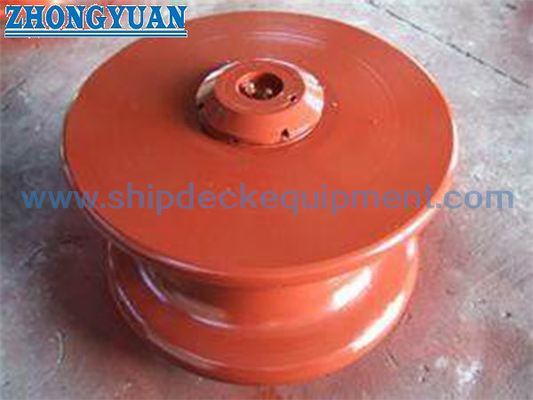

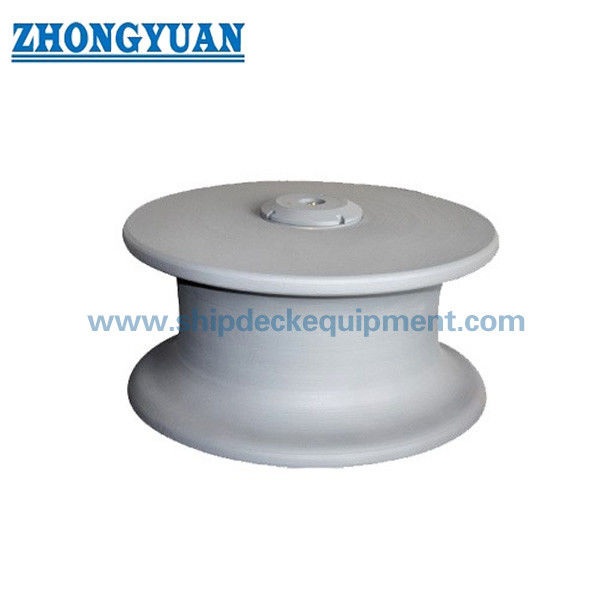

Чертеж и фотографии

Часто задаваемые вопросы

В1: Как выбрать правильный размер ролика NS 2585?

О1: Выберите размер ролика по чертежу судна вместе с категорией и диаметром каната, направлением тяги каната, расположением вала/опоры и доступным монтажным пространством. Для работ по замене измерьте существующий ролик, отверстие/вал и интерфейс опоры, а не выбирайте только по диаметру ролика.

В2: Можно ли использовать применимый диаметр каната в качестве SWL или разрывной нагрузки кнехта?

О2: Нет. Значения диаметра каната являются справочными. Общедоступные каталоги NS 2585 используют различные обозначения и значения нагрузки, поэтому SWL продукта, разрывная нагрузка или расчетная нагрузка должны быть подтверждены по контролируемому стандарту, утвержденному чертежу проекта или спецификации нагрузки заказчика.

В3: Какая информация требуется перед изготовлением по коммерческому предложению или для замены?

О3: Предоставьте размер NS 2585, тип и диаметр каната, требуемую базу проектной нагрузки, размеры ролика и вала/отверстия, расположение опоры или пьедестала, материал, покрытие, требование к сертификату/инспекции, количество, чертеж установки судна или фото, место назначения и требуемое время доставки. диаметр, тип и диаметр каната, марка материала, обработка поверхности, объем поставки, требование к сертификату, количество, чертеж установки или фото ссылки, место доставки и требуемое время доставки.
