Обзор продукта

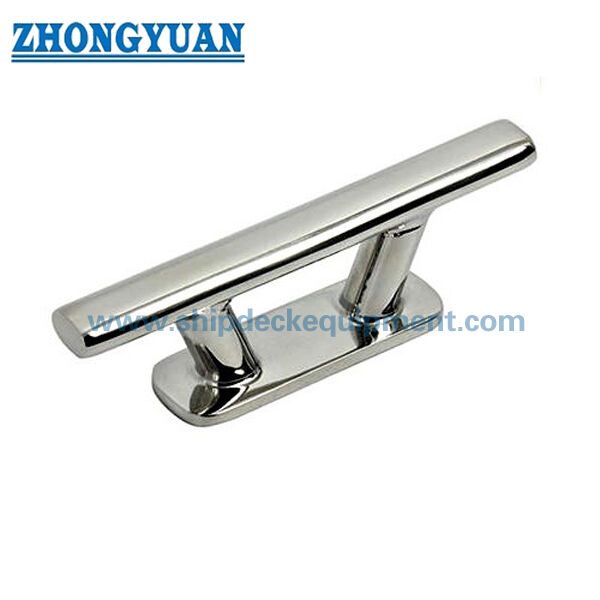

Овальная трубчатая утес из нержавеющей стали 316 представляет собой компактную палубную швартовную утес для яхт, небольших лодок, понтонов для пристаней для яхт, а также средств крепления палубы или доков для легких условий эксплуатации. Он используется для связывания швартовных и швартовных тросов с помощью кнехтовой сцепки, а овальная форма трубки обеспечивает чистый внешний вид, плавный контакт с руками и практичную форму для наматывания веревки для оснащения яхт и малых судов.

К этому изделию следует относиться как к оборудованию для яхт и шлюпочных палуб, а не как к причальному кнехту от 50 до 2000 кН, если только не подтверждены номинальная нагрузка для конкретного проекта, конструкция крепления, расположение опорной пластины и сертификат испытаний. В поставляемую серию входят овальные трубчатые планки из нержавеющей стали SS316 диаметром от 150 до 380 мм с зеркальной полировкой и возможностью выбора материала SUS304 / SUS304L / SUS316 / SUS316L в соответствии с применением и требованиями к закупке.

Краткие характеристики

• Тип продукта: Овальная трубчатая планка из нержавеющей стали → компактная точка крепления троса для палубы яхты, шлюпочной палубы, понтона и швартовных линий.
• Варианты материалов: SUS304, SUS304L, SUS316, SUS316L → выбирайте в соответствии с подверженностью коррозии, требованиями к внешнему виду и бюджетом проекта.
• Основная поставляемая марка: SS316 → подходит для применения в морском оборудовании, где соляные брызги и воздействие на палубу являются ключевыми факторами при покупке.
• Диапазон размеров: A = 150/200/250/300/380 мм → позволяет подобрать размер яхты, доступное пространство на палубе и требования к обращению с веревками.
• Справочный размер D: 90 / 120 / 150 / 161 / 200 мм → полезно для проверки компоновки настила, зазора для намотки троса и сопоставления фотографий продукта и чертежей.
• Варианты изготовления: литье из кремнезоля, изготовление, сварка, изготовление пластин или труб → окончательный метод производства должен соответствовать чертежу и объему заказа.
• Поверхностная обработка: зеркальная полировка → улучшает внешний вид и уменьшает неровный местный контакт с поверхностями обрабатываемого троса и палубного оборудования.
• Заявление о нагрузке: Рабочая нагрузка/разрывная нагрузка не указаны → не рассматривайте планку как рассчитанную на нагрузку до тех пор, пока не будут подтверждены данные испытаний, крепеж, опорная пластина и конструкция установки.

Основные технические параметры

Руководство по выбору и запросам

• Шаг 1. Подтвердите тип продукта: овальную трубчатую планку из нержавеющей стали SS316 и выберите модели от SF30301-1 до SF30301-5 в соответствии с размером A и пространством на палубе.
• Шаг 2: Подтвердите заявку: палуба яхты, палуба небольшой лодки, тендер, понтон для пристани для яхт, док или место для оборудования для малотоннажных судов.
• Шаг 3. Подтвердите размер каната, материал каната, ожидаемое состояние швартовки, а также необходимость отчета о номинальной нагрузке или разрушающем испытании.
• Шаг 4. Подтвердите потребность в материале: SUS304 / SUS304L / SUS316 / SUS316L, а также укажите, требуется ли при заказе сертификат на материал.
• Шаг 5: Подтвердите качество поверхности: зеркальная полировка в соответствии со стандартом или другие требования к полировке/пассивации, если указано.
• Шаг 6. Подтвердите информацию об установке: чертеж отверстия для болтов, размер крепежа, опорную пластину, толщину настила, направление установки и доступный доступ снизу.
• Шаг 7. Укажите количество, пункт назначения доставки, требования к упаковке, необходимое время доставки, справочную фотографию и чертеж, если таковой имеется.

Структура

Корпус из нержавеющей стали с зеркальной полировкой | Профиль овальной трубы | Гладкая поверхность контакта с веревкой и руками | Интерфейс для монтажа на палубе/доке | Место скрытого или сквозного крепления подлежит подтверждению | Дополнительная индивидуальная форма или размер в соответствии с чертежом

Преимущества оборудования и техники из нержавеющей стали

• Нержавеющая сталь 316 обычно выбирается для оборудования на яхтах и ​​палубах, где важными факторами покупки являются солевой туман, обработка во влажной среде и сохранение внешнего вида.
• Овальная геометрия трубы обеспечивает гладкую форму намотки троса и чистый внешний вид в стиле яхты, что подходит для видимых мест расположения палубного оборудования.
• Зеркальная полировка улучшает чистоту поверхности и уменьшает шероховатости в точках контакта, но качество полировки, пассивации и защиты упаковки необходимо подтверждать для экспортных заказов.
• Серия охватывает пять практичных длин от 150 мм до 380 мм, помогая покупателям подобрать места для крепления небольших лодок, яхт, понтонов и доков.
• Маршруты производства литья, изготовления, сварки, пластин или труб могут обсуждаться в соответствии с чертежом, количеством заказа и требованиями к внешнему виду.
• Шип следует выбирать вместе с крепежом, опорной пластиной, состоянием ламината/стальной пластины настила и доступом снизу настила.
• Для проектов поставок, чувствительных к затратам, эквивалентные подтвержденные модели можно приобрести у квалифицированных партнеров по морскому оборудованию из нержавеющей стали с подтверждением фотографии образца и объема сертификата перед отправкой.

Пользовательские атрибуты

• Название продукта: Овальная трубчатая планка из нержавеющей стали для яхт → используется в качестве палубного оборудования для лодок и яхт для крепления швартовной линии.
• Модельный ряд: SF30301 → пять поставляемых размеров от 150 мм до 380 мм в зависимости от размера A.
• Материал: SUS304 / SUS304L / SUS316 / SUS316L → окончательная марка должна быть подтверждена в соответствии с морскими условиями и бюджетом проекта.
• Основной номер материала: SS316 → подходит для многих видов морского оборудования, где устойчивость к коррозии важнее самой низкой стоимости.
• Качество изготовления: литье из кремнезоля / изготовление / сварка / пластина / трубка → выберите в соответствии с фактическим чертежом продукта и подтвержденным процессом поставщика.
• Поверхностная обработка: Зеркальная полировка → подходит для внешнего вида палубы яхты и чистой презентации продукта.
• Стандарт/документация: документы, относящиеся к CE/ISO, могут быть доступны в зависимости от поставщика и объема заказа → точный сертификат должен быть подтвержден перед предложением.
• Номинальная нагрузка: Требуется подтверждение → рабочая нагрузка, прочность на разрыв и метод испытаний не указаны в текущих данных.
• Режим поставки: Поставляется в виде морского оборудования через квалифицированных партнеров-поставщиков, когда это применимо → не описывается как столбик, рассчитанный на нагрузку собственного изготовления, если не подтверждено.

Как это работает

Швартовочный или стыковочный трос подводится к утесу → Линь наматывается на рога овальной утки → Сцепное устройство утки фиксирует веревку → Нагрузка передается через корпус из нержавеющей стали, крепления, опорную пластину и опорную палубу или конструкцию дока → Установка проверяется перед обслуживанием

Приложения

Яхты | Прогулочные катера | Малые рабочие лодки | Тендерные колоды | Понтонные доки | Причалы для яхт | Оснащение палубы | Крепление причала и легкого швартовного троса | Проекты по замене палубного оборудования

Сертификаты и преимущества

Документация, относящаяся к CE / ISO, декларация поставщика, сертификат материала, протокол проверки и сертификат производителя могут обсуждаться в зависимости от объема заказа. Для проектов классифицированных судов документация классификационного общества должна быть подтверждена до предложения и не предоставляется по умолчанию.

Варианты сертификации, подлежащие подтверждению: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей.

Рисование и фотографии

Часто задаваемые вопросы

В1: Этот продукт аналогичен корабельному или причальному столбу с усилием от 50 до 2000 кН?

A1: Нет. Прилагаемая техническая таблица предназначена для утки из овальной трубы из нержавеющей стали, используемого на яхтах, лодках, понтонах и доках. Его не следует называть тяжелым швартовным кнехтом, если не указаны номинальная нагрузка, конструкция, конструкция крепления и сертификат испытаний.

Вопрос 2: Почему для изготовления шипов для яхт обычно выбирают нержавеющую сталь SS316?

A2: Нержавеющая сталь 316 обычно предпочтительна для видимого оборудования морской палубы, поскольку она обеспечивает лучшую стойкость к хлоридной коррозии, чем стандартная нержавеющая сталь 304. Окончательный выбор сорта по-прежнему должен учитывать бюджет, уровень воздействия, качество полировки и условия обслуживания.

В3: Какая информация необходима перед предложением?

A3: Пожалуйста, подтвердите модель, размер, класс материала, количество, отделку, чертеж монтажного отверстия, требования к крепежу и опорной пластине, требования к сертификату, пункт доставки, а также требуется ли нагрузочное тестирование или подтверждение образца.
