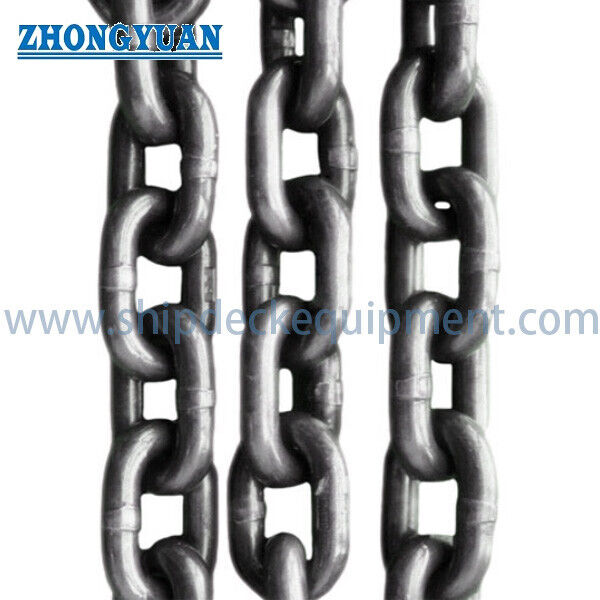

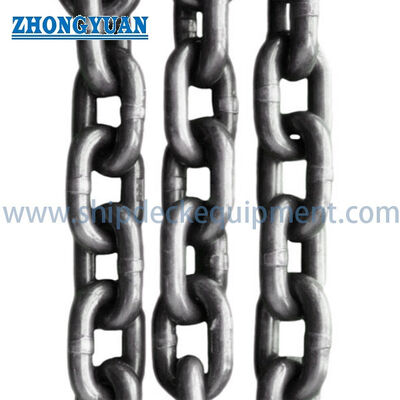

Цепочка для подъема из сплава 80 градусов.

Цепь для подъема из легированной стали класса 80 | Цепь с контактной сваркой для строп и такелажа

Обзор продукта

Высокопрочная цепь для подъема класса 80 представляет собой сварную и термообработанную цепь из легированной стали с круглыми звеньями, предназначенную для изготовления цепных строп и общих погрузочно-разгрузочных работ, где требуется документально подтвержденная рабочая нагрузка, испытание на прочность, прослеживаемость материала и совместимые подъемные компоненты. Поставляемая цепь имеет конструкцию с контактной сваркой и доступна в сериях коротких, средних и длинных звеньев.

Для профессионального подъема тип цепи должен соответствовать действующему стандарту и полной подъемной сборке. Поэтому данная страница рассматривает серию коротких звеньев как основную конфигурацию подъемной цепи. Поставляемые диапазоны средних и длинных звеньев сохраняются как дополнительные серии сварных цепей, но их использование для подъема над головой должно быть подтверждено применимым стандартом, номинальной рабочей нагрузкой производителя, протоколом испытаний на прочность и одобрением проекта перед цитированием или использованием.

Область применения продукта и граница безопасности

• Основная область применения продукта: сварная цепь из легированной стали класса 80 с короткими звеньями для цепных строп и общих подъемных работ, в зависимости от выбранного стандарта соответствия и сертифицированной грузоподъемности.
• Не взаимозаменяемы автоматически с: калиброванной цепью для талей, приводной цепью, конвейерной цепью, тяговой цепью, якорной цепью, швартовочной цепью или цепью общего назначения.
• Полная грузоподъемность стропа зависит от цепи, мастер-звена, соединительного звена, крюка, количества ветвей, угла строповки, метода зацепления, симметрии груза, температуры и номинальной грузоподъемности самого слабого компонента.
• Приведенная таблица указывает минимальную разрывную нагрузку. Она не указывает сертифицированную рабочую нагрузку, испытательную нагрузку, метод испытания, состояние термообработки или действующий стандарт продукта.

Краткие характеристики

• Тип продукта: Высокопрочная сварная цепь из легированной стали → предназначена для цепных строп и такелажных узлов с прослеживаемостью, а не для цепей общего назначения без номинальной нагрузки.
• Класс качества: Класс 80 / Класс 8, указанный заказчиком → окончательная основа соответствия должна быть подтверждена как ISO 3076, EN 818-2 или другой согласованный стандарт.
• Основная конфигурация подъема: Цепь с короткими звеньями, от 7 × 21 мм до 20 × 60 мм → компактный шаг звена обеспечивает контролируемую геометрию стропа и совместимые компоненты класса 80.
• Поставляемая минимальная разрывная нагрузка: от 53 до 440 кН для диапазона коротких звеньев → MBL - это значение разрушающего испытания, и оно не должно представляться или маркироваться как WLL.
• Указанный коэффициент безопасности: Минимум 4:1 между минимальной разрывной нагрузкой и номинальной нагрузкой → окончательная WLL должна быть заявлена производителем и подтверждена соответствующим сертификатом испытаний.
• Конструкция: Цепь с круглыми звеньями и контактной сваркой → качество сварки, термообработка, размерная точность, испытания на прочность и прослеживаемость являются критическими элементами контроля производства.
• Варианты отделки: Самоцвет, черненый, окрашенный или специальное покрытие для проекта → выбор покрытия должен обеспечивать видимость при инспекции, маркировку и подтвержденные механические свойства.
• Варианты документации: Сертификат материала, сертификат производителя, протокол испытаний на прочность, испытание на разрывную нагрузку и инспекция третьей стороной → точный объем должен быть подтвержден до заказа.

Основные технические параметры

Номинальная грузоподъемность и основа выбора

• MBL и WLL должны оставаться раздельными: минимальная разрывная нагрузка устанавливается разрушающими испытаниями, в то время как WLL - это максимальная рабочая нагрузка, заявленная производителем в соответствии с определенными условиями.
• Указанный минимальный коэффициент безопасности 4 сам по себе не создает сертифицированную WLL. Необходимо подтвердить действующий стандарт, класс материала, термообработку, испытательную нагрузку, план выборки и маркировку.
• Для цепного стропа рейтинг сборки должен основываться на полной конфигурации, включая количество ветвей, включенный угол, тип зацепления, распределение нагрузки и наименее нагруженную цепь или фитинг.
• Цепь класса 8 с короткими звеньями является конфигурацией, рассматриваемой в ISO 3076 и EN 818-2 для цепных стропов и общих подъемных работ. Цепи со средними и длинными звеньями требуют отдельно подтвержденного стандарта и номинального применения.
• Ударные нагрузки, боковые нагрузки, скручивание, узлы, импровизированные звенья и нагрузки на острые края могут создавать силы, не отраженные в таблице разрывной нагрузки прямой цепи.
• Температура, воздействие коррозии, химикаты, процесс покрытия, износ и предыдущее термическое воздействие могут влиять на рабочую нагрузку и интервалы инспекции; требуются инструкции для конкретного проекта.

Производство, испытания и прослеживаемость

• Выбор легированной стали должен контролироваться утвержденной спецификацией материала, номером плавки, химическим составом и протоколом механических свойств. Точный класс сплава должен быть подтвержден.
• Формирование звеньев и контактная сварка должны обеспечивать постоянную геометрию звеньев и контролируемую зону сварки без острых заусенцев, недошваров, неполного проплавления или чрезмерного несоответствия, которое может повлиять на усталость и инспекцию.
• Термообработка необходима для достижения требуемой прочности и ударной вязкости класса 80. Цикл печи, параметры закалки и отпуска, а также идентификация партии должны быть записаны в соответствии с согласованным планом качества.
• Проверки размеров должны охватывать диаметр цепи, шаг, внутреннюю ширину, внешнюю ширину, деформацию звена и массу на метр в соответствии с утвержденным чертежом или стандартными допусками.
• Испытания на прочность, выборочные испытания на разрывную нагрузку, визуальный осмотр и любые дополнительные неразрушающие испытания должны проводиться в соответствии с выбранным стандартом, планом инспекции и испытаний, а также требованиями покупателя.
• Маркировка партии и документация должны связывать готовую цепь с записями о материале, термообработке, производстве, испытаниях и инспекции. Окончательная сборка стропа требует собственной идентификации и маркировки номинальной грузоподъемности.
• Горячее цинкование, полимерное покрытие или другие процессы после термообработки не являются стандартными покрытиями. Они требуют одобрения процесса и подтверждения того, что механические свойства, прослеживаемость и возможность инспекции не нарушены.

Конфигурации цепей

• Короткое звено: Компактное соотношение шага к диаметру → предпочтительный фокус страницы для цепных стропов класса 80 и общих подъемных работ, где выбранный стандарт конкретно охватывает цепь с короткими звеньями.
• Среднее звено: Увеличенная длина внутреннего звена → может обеспечить большее пространство для соединения, но применимый стандарт подъема, WLL, испытание на прочность и совместимые фитинги должны быть подтверждены.
• Длинное звено: Длинный шаг с более низкой массой на метр для нескольких эквивалентных диаметров → полезно для специфических нестандартных погрузочно-разгрузочных работ или цепей общего назначения, но не должно рекламироваться как цепь для подъема над головой без квалификации.
• Готовая сборка цепного стропа: Цепь плюс мастер-звено, соединительные звенья, крюки, устройства для укорачивания и идентификационная бирка → рейтинг сборки ограничен ее наименее нагруженным компонентом.

Руководство по выбору и запросу

Шаг 1: Подтвердите предполагаемое назначение: материал цепного стропа, готовая сборка цепного стропа, общие подъемные работы, обслуживание судов, крепление грузов, привод или другое применение. Различные назначения требуют разных стандартов.

Шаг 2: Подтвердите действующий стандарт и класс: ISO 3076 Класс 8, EN 818-2 Класс 8, ASME / местная нормативная база, спецификация заказчика или другой утвержденный стандарт.

Шаг 3: Укажите требуемую WLL и конфигурацию стропа: одно-, двух-, трех- или четырехветвевой строп, эффективная длина, угол строповки, тип зацепления, геометрия груза, центр тяжести и любые условия контакта с краями.

Шаг 4: Выберите серию и размер цепи: короткое звено d × p, диаметр цепи, требуемая длина, количество и требуется ли отдельная цепь или полностью собранный строп.

Шаг 5: Подтвердите концевые компоненты и совместимость: мастер-звено, соединительное звено, крюк, устройство для укорачивания, концевое звено и номинальная грузоподъемность каждого компонента.

Шаг 6: Подтвердите условия эксплуатации: диапазон температур, воздействие морской воды или химикатов, защита от коррозии, режим инспекции и любые ограничения на покрытие или гальванизацию.

Шаг 7: Подтвердите документацию и доставку: сертификат материала, сертификат производителя, сертификат испытаний на прочность, испытание на разрывную нагрузку, инспекция третьей стороной / классификационным обществом, маркировка, упаковка, пункт назначения и требуемая дата доставки.

Пользовательские атрибуты

• Категория продукта: Цепь из легированной стали для подъема → для цепных стропов и такелажных работ при поставке с соответствующим стандартом, испытаниями и идентификацией.
• Класс качества: Класс 80 / Класс 8 → точный стандарт и основа механических свойств должны быть подтверждены до получения предложения.
• Конструкция: Цепь с круглыми звеньями и контактной сваркой → целостность сварки, термообработка, контроль размеров и испытания на прочность являются ключевыми показателями качества.
• Основной тип звена: Короткое звено → признанная конфигурация для цепных стропов класса 80 по ISO 3076 / EN 818-2.
• Дополнительные типы звеньев: Среднее звено / длинное звено → применение и приемлемость для подъема требуют отдельного подтверждения.
• Материал: Термообработанная легированная сталь → точный класс стали, химический состав, термообработка и требования к ударной вязкости должны быть подтверждены.
• Поверхностная отделка: Самоцвет / черненый / окрашенный / специальное покрытие → процесс покрытия должен быть совместим с сертифицированным состоянием цепи.
• Коэффициент безопасности: Указан минимум 4 → номинальная WLL и основа испытаний на прочность должны быть подтверждены в утвержденной документации и идентификации продукта или стропа.
• Форма поставки: Отдельная длина цепи или собранный строп → компоненты сборки, длина, WLL, бирка и испытания на прочность должны быть указаны.
• Объем сертификации: В соответствии с требованиями проекта → сертификаты материала, производителя, испытаний на прочность, испытаний на разрывную нагрузку и инспекции третьей стороной не предполагаются по умолчанию, если они не заказаны.

Как это работает

Нагрузка подключается через утвержденные мастер-звенья и фитинги → Тяговое усилие передается от звена к звену через изогнутые зоны контакта → Сварные и термообработанные звенья из легированной стали выдерживают номинальную нагрузку в пределах утвержденной геометрии стропа → Совместимые компоненты и контролируемые углы строповки поддерживают заявленную грузоподъемность сборки → Идентификация, инспекция и периодический осмотр обеспечивают безопасное дальнейшее использование

Применение

Изготовление цепных стропов | Подъем и обслуживание в судостроении | Обработка судового оборудования | Промышленный такелаж | Обработка стальных конструкций | Подъем в литейных цехах и мастерских | Обработка грузов и оборудования | Замена цепных стропов класса 80 с прослеживаемостью

Инспекция, маркировка и безопасное использование

• Перед использованием осмотрите цепь и все фитинги на предмет износа, насечек, царапин, коррозии, деформированных или растянутых звеньев, поврежденных сварных швов, термических повреждений, нечитаемой идентификации и несанкционированного ремонта.
• Не используйте строп без прочной и читаемой идентификации, показывающей требуемую информацию о продукте или сборке в соответствии с применимым стандартом и местным законодательством.
• Снимите цепь с эксплуатации, когда износ, деформация, удлинение, трещины, повреждение сварных швов, термическое воздействие, коррозия или другое ухудшение состояния превышают пределы, установленные производителем или действующим стандартом.
• Не ремонтируйте подъемную цепь класса 80 путем сварки на месте, импровизированных звеньев, болтов, стержней или неконтролируемой термообработки. Ремонт и повторная квалификация должны проводиться в соответствии с требованиями производителя и применимым стандартом.
• Защищайте цепь от острых краев и непреднамеренных боковых нагрузок. Избегайте скручивания, узлов, ударных нагрузок и неравномерной нагрузки между ветвями стропа.
• Частота инспекций должна отражать частоту использования, суровость эксплуатации, тип нагрузки, среду и предыдущую историю обслуживания. Записи должны вестись в соответствии с действующей процедурой.

Сертификация и документация

Прослеживаемость материала, документация заводских испытаний, испытания на прочность, испытания на разрывную нагрузку, размерная инспекция и свидетельствование третьей стороной могут быть организованы в соответствии с выбранным стандартом, планом инспекции и испытаний, а также объемом заказа. Доступность и формулировка сертификата должны быть подтверждены до получения предложения.

Инспекция классификационным обществом или независимая инспекция могут быть доступны для морских или шельфовых проектов, когда это требуется покупателем и одобрено соответствующим обществом. Это не следует интерпретировать как автоматическое типовое одобрение или как поставку каждого перечисленного сертификата с каждым заказом.

Доступно по запросу и в зависимости от требований проекта / одобрения общества: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат заводских испытаний.

Чертежи и фотографии

Часто задаваемые вопросы

В1: Может ли указанная минимальная разрывная нагрузка использоваться как WLL цепи?

О1: Нет. Минимальная разрывная нагрузка - это значение разрушающего испытания, в то время как WLL - это заявленная производителем рабочая нагрузка в соответствии с определенным стандартом и коэффициентом безопасности. Заказ должен содержать требуемую WLL, действующий стандарт, требование к испытанию на прочность и конфигурацию стропа. Окончательная WLL должна быть указана в утвержденной документации и идентификации продукта или стропа.

В2: Можно ли использовать поставляемые цепи со средними и длинными звеньями для подъема над головой?

О2: Только после подтверждения применимого стандарта подъема, соответствия классу 80, заявленной производителем WLL, процедуры испытаний на прочность, допусков на размеры и совместимых фитингов. ISO 3076 и EN 818-2 конкретно касаются цепей класса 80 с короткими звеньями; другие поставляемые серии звеньев не следует считать имеющими такое же одобрение для подъема.

В3: Какая информация требуется для надежного предложения?

О3: Предоставьте стандарт, основу соответствия классу 80, тип цепи и размер d × p, требуемую WLL, отдельную цепь или собранный строп, количество ветвей, эффективную длину, угол строповки, крюки и мастер-звенья, условия эксплуатации, отделку, количество, объем испытаний и сертификации, пункт назначения доставки и требуемое время доставки.
