Цепь из стали с длинным звеном DIN 763 | Испытанная нетарированная цепь общего назначения
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Стандарт:: | DIN763; | Оценка:: | 40 класс, U2, U1 и т. д. |
|---|---|---|---|
| Диаметр цепи:: | 13mm до 32mm | Длина одного выстрела:: | Индивидуальные |
| Строительство:: | Сварка встык, | Тип:: | Открытая ссылка, бесшиповая ссылка; |
| Тест:: | Испытание на контрольную нагрузку, испытание на разрывную нагрузку, испытание на свойства материала, | Обработка поверхности:: | Горячее цинкование, электрическое цинкование, антикоррозийная окраска; |
| Сертификаты классификации:: | TUV, ABS, DNV, LR, RINA, BV, любой другой сертификат проверки третьей стороны и сертификат завода. | Материальная ранг:: | СУС 304, СУС 316, СМ490, 20Мн2, К235, К195, |
| Выделить: | цепь связи шума 763 studless,немецкая стандартная studless цепь связи,цепь зачаливания нержавеющей стали 32mm |
||
Характер продукции
Цепь из круглой стали с длинным звеном DIN 763 | Испытанная некалиброванная цепь общего назначения
Обзор продукта
Сварная, испытанная, некалиброванная цепь из круглой стали с длинным звеном DIN 763 предназначена для общего технического применения, где полезны увеличенный зазор в звене и меньшее количество звеньев на метр. Длинный шаг обеспечивает удобный зазор для соединителей и гибкость прокладки, в то время как некалиброванная геометрия означает, что ее не следует выбирать для зубчатых колес, калиброванных цепных приводов или подъемных систем, требующих согласованного шага и сертифицированных классов подъемных цепей.
Для морских поставок цепь может рассматриваться для общего крепления, защитных ограждений, удержания оборудования и других негрузоподъемных работ, при условии соответствия материалу, антикоррозионной защите, основе испытаний и одобрения проекта. Она не должна описываться как одобренная классом якорная цепь, основная якорная цепь, цепь для швартовки буев или подъемная цепь, если применимый стандарт продукта, расчетная нагрузка, испытания и область одобрения не подтверждены отдельно.
Краткие характеристики
- Основа стандарта: DIN 763:1990-12 → официальное обозначение для испытанных, некалиброванных цепей из круглой стали с длинным звеном.
- Конфигурация: Открытая, без поперечин, сварная цепь с круглыми звеньями → длинный внутренний шаг обеспечивает зазор для соединителей и уменьшает количество звеньев на метр.
- Опубликованный номинальный диапазон DIN: 4–16 мм в издании 1990 года → размеры, поставляемые вне этого диапазона, должны рассматриваться как выполненные по образцу DIN 763 / нестандартные размеры до подтверждения соответствия.
- Основные размеры для выбора: номинальный диаметр d, внутренний шаг t, наружная ширина b2 и масса на метр → проверьте соответствие размеру соединителя, зазору и требуемой длине цепи.
- Метод изготовления: Сварка стыковым методом → постоянство сварки, геометрия звена и испытания на прочность являются ключевыми моментами контроля качества.
- Варианты материалов: Углеродисто-марганцевая сталь или нержавеющая сталь по заказу → в предоставленных данных указаны Q195, Q235, CM490, 20Mn2, SUS 304 и SUS 316; точное соответствие марок требует подтверждения.
- Обработка поверхности: Без покрытия, окрашенная, гальванизированная или горячеоцинкованная → выбирайте в зависимости от условий коррозии и требований к размерам.
- Терминология нагрузок: Рабочая нагрузка, испытательная нагрузка и разрушающая нагрузка являются отдельными значениями → их нельзя преобразовывать в допустимую рабочую нагрузку для подъема или класс якорной цепи без одобренной основы.
Основные технические параметры
| Размер цепи | Внутренняя длина | Наружная ширина | Рабочая нагрузка | Испытательная нагрузка | Разрушающая нагрузка | Вес на метр | |||
| мм | дюйм | мм | дюйм | мм | дюйм | кг | Н | Н | кг |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
Руководство по выбору и запросу
Шаг 1: Подтвердите фактическое назначение и допустимость использования цепи общего назначения DIN 763. Четко укажите, предназначена ли цепь для морского крепления, ограждения, удержания, статического подвешивания или другой негрузоподъемной функции.
Шаг 2: Подтвердите номинальный диаметр d, внутренний шаг t, наружную ширину b2, общую длину или длину звена, расположение концевых звеньев, размер соединителя и требуемый допуск по размерам.
Шаг 3: Подтвердите марку материала, требуемые механические свойства, состояние термообработки и соответствие каждого заказанного размера стандарту DIN 763 или возможность поставки по образцу DIN 763 / нестандартного размера.
Шаг 4: Подтвердите состояние поверхности и условия эксплуатации: без покрытия, антикоррозионная краска, гальванизированная или горячеоцинкованная, включая любые требования к толщине покрытия.
Шаг 5: Подтвердите объем инспекции и документации перед цитированием: сертификат материала, сертификат испытаний производителя, испытание на прочность, испытание на разрушение, свидетельство третьей стороны или одобрение класса по соглашению.
Шаг 6: Укажите количество, форму упаковки, место доставки, требуемое время доставки, чертеж применения, детали концевых звеньев и, при наличии, фотографии.
Структура
Звено из круглой стали | Длинный внутренний шаг | Открытое звено без поперечин | Шов, выполненный стыковой сваркой | Некалиброванная геометрия | Указанная отделка поверхности | Отрезанная длина или индивидуальная длина звена
Преимущества сварки, испытаний и качества
- Геометрия длинного звена обеспечивает больший зазор для скоб, крюков, соединителей и прокладки по сравнению со сравнимой цепью с коротким звеном, при условии проверки соответствия соединителя.
- Стыковая сварка формирует непрерывное сварное звено; контроль производства должен быть сосредоточен на сварном наплыве, состоянии зоны термического влияния, форме звена и удалении вредных острых краев.
- Контроль размеров d, t и b2 обеспечивает совместимость с соединителями и постоянную массу на метр, при этом следует учитывать, что DIN 763 является стандартом для некалиброванных цепей.
- Испытания на прочность и разрушение могут быть проведены в соответствии с согласованным планом испытаний; частота испытаний, основа выборки, критерии приемки и объем свидетельствования должны быть указаны в заказе на поставку.
- Выбор материала и термообработка должны соответствовать требуемым механическим свойствам. Мягкая сталь, высокопрочная углеродисто-марганцевая сталь и варианты из нержавеющей стали не должны использовать одну непроверенную таблицу нагрузок.
- Гальванизация или покрытие улучшают коррозионную стойкость, но метод и толщина покрытия должны выбираться с учетом зазора по размерам, состояния поверхности и условий эксплуатации.
- Идентификация партии, прослеживаемость материала и протоколы испытаний могут быть включены в соответствии с согласованным объемом документации, а не предполагаться как стандартная поставка.
Пользовательские атрибуты
- Стандарт: DIN 763:1990-12 → испытанная, некалиброванная цепь из круглой стали с длинным звеном для общего технического применения.
- Статус стандарта: Издание 1990 года указано как действующее DIN Media → DIN 763:2026-03 является проектом и не должно цитироваться как окончательный опубликованный стандарт.
- Тип: Открытая, без поперечин, цепь с длинным звеном → поперечина внутри звена отсутствует.
- Номинальный диаметр: 4–16 мм в пределах опубликованного диапазона стандарта 1990 года → диапазон поставщика 2–32 мм требует подтверждения по каждому размеру.
- Материал: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 указаны в предоставленных данных → точное эквивалентное спецификация и механические свойства должны быть подтверждены.
- Термообработка: В соответствии с материалом и целевыми свойствами → цикл термообработки и значения приемки должны быть указаны для более высокопрочных марок.
- Обработка поверхности: Окрашенная / гальванизированная / горячеоцинкованная / отделка из нержавеющей стали → выбирайте в зависимости от условий эксплуатации и спецификации покрытия.
- Испытания: Испытание материала / испытание на прочность / испытание на разрушение в соответствии с согласованным объемом → основа испытаний и частота выборки должны быть подтверждены.
- Ограничение использования: Цепь общего назначения, не для подъема → не должна продвигаться как подъемная цепь, сертифицированная якорная цепь или одобренная классом якорная цепь без отдельного одобрения.
Как это работает
Удерживающая или соединяющая сила поступает через концевое крепление → Округлые звенья артикулируют и передают растягивающее усилие через сварную цепь → Длинный шаг обеспечивает зазор для соединителя и прокладки → Согласованные испытания подтверждают поставленную партию → Защита поверхности выбирается для рабочей среды
Применение
Общее морское крепление | Цепи и ограждения безопасности палубы | Удержание оборудования | Промышленная и сельскохозяйственная цепь общего назначения | Статические цепные сборки, не предназначенные для подъема | Индивидуальные длины цепей для одобренных проектных задач
Сертификаты и преимущества
Инспекция и документация могут быть организованы в соответствии с требованиями проекта, прослеживаемостью материала, согласованным планом испытаний и процедурой одобрения. Сертификат класса или третьей стороны не должен предполагаться, если он не включен в предложение и заказ на поставку.
Варианты сертификации / инспекции, при условии предварительного подтверждения: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, инспекция третьей стороной и сертификат испытаний производителя.

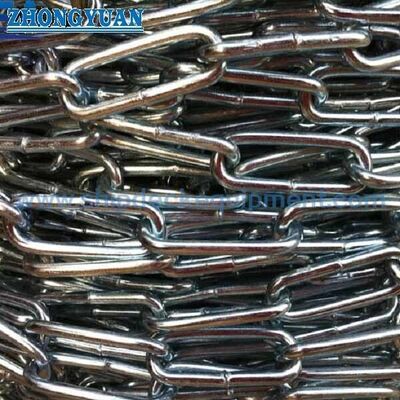

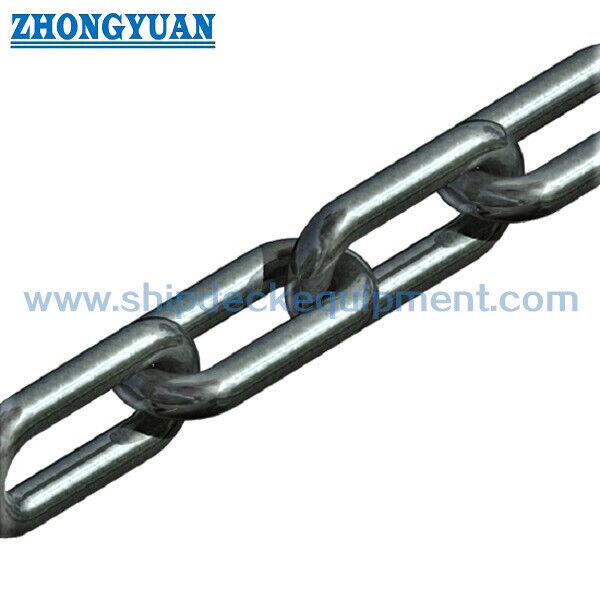

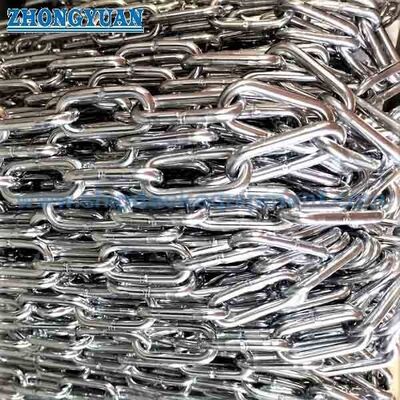

Чертеж и фотографии
Часто задаваемые вопросы
В1: Подходит ли цепь с длинным звеном DIN 763 для подъема?
О1: Ее не следует выбирать в качестве цепи для подъема над головой только потому, что указаны рабочая, испытательная и разрушающая нагрузки. Для использования при подъеме требуется соответствующий стандарт подъемной цепи, класс, коэффициент безопасности, маркировка, испытания и сертификация.
В2: Можно ли назвать цепь от 2 мм до 32 мм цепью DIN 763?
О2: Опубликованный стандарт DIN 763:1990-12 обычно относится к номинальным диаметрам от 4 мм до 16 мм. Размеры вне этого диапазона должны описываться как цепь по образцу DIN 763 или нестандартная цепь с длинным звеном до подтверждения соответствия размеров и механических свойств соответствующим чертежам и документации по испытаниям.
В3: Какая информация требуется для надежного предложения?
О3: Укажите применение, номинальный диаметр, размеры звеньев, общую длину или длину звена, расположение концевых звеньев, материал, термообработку, отделку поверхности, требуемую основу рабочей / испытательной / разрушающей нагрузки, объем инспекции, количество, упаковку, место назначения и время доставки.
