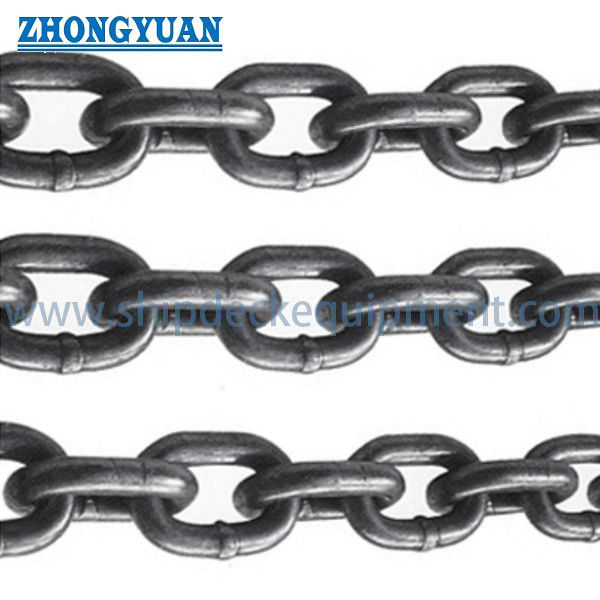

DIN 764 Круглый стальной конвейерный цепь.
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | Сдвигательная цепь | Материал: | Легированная сталь, высокопрочная, термообработанная. |
|---|---|---|---|
| Обработка поверхности: | Оцинкованный, окрашенный в черный цвет, горячеоцинкованный, с порошковым покрытием | Структура: | Сварная цепь с подвеской |
| Особенность: | Жаростойкий | Размер цепи: | от 4 мм до 26 мм |
| Цвет: | Самоцвет, красный, зеленый или по вашему запросу | Приложение: | Корабль, металлургическая промышленность, нефтехимическая промышленность, угольная шахта |
| Выделить: | Немецкая стандартная цепь DIN 764,Цепь связи DIN 764 круглая стальная,Цепь связи DIN 764 для транспортеров |
||
Характер продукции
DIN 764 Круглый стальной конвейерный цепь.
Обзор продукции
DIN 764 круглый стальной цепь связи является сварной, калиброванной цепь, используется в основном в качестве тягового элемента в непрерывных цепных конвейеров.и многосвязной длины габарита важны, когда цепь должна задействовать цепное колесо, карманное колесо, руководство или роликовая система без подъема, связывания или неравномерной передачи нагрузки.
Нынешняя серия DIN 764 разделена на DIN 764-1 для класса 3 и DIN 764-2 для класса 5, оба с номинальной высотой t = 3,5 x d. The supplied 4-26 mm table represents a legacy or commercial DIN 764 dimensional series and should not be presented as the complete current DIN 764-1 / DIN 764-2 size and mechanical-property table without checking the purchased standard edition.
Текущее стандартное положение DIN 764
DIN 764-1:2010-10 и DIN 764-2:2010-10 являются действующими немецкими стандартами для проверенных, тонкотерпимых круглых стальных цепей, используемых в цепных конвейерах.Бывший DIN 764-1Документ класса 2 отменен; приложения конвейера класса 2 или ведра-лифта должны быть проверены по применимому действующему стандарту, включая DIN 5696-1, если это применимо.
Цепи DIN 764 не являются подъемными цепями, подъемными цепями, цепными шлингами или цепями для обеспечения нагрузки.
Быстрые спецификации
- Тип продукции: калиброванная сварная круглая стальная цепь сцепления → используется в качестве тягового элемента в непрерывных конвейерных системах.
- Текущие классы DIN: класс 3 по DIN 764-1 и класс 5 по DIN 764-2 → точный класс должен быть выбран из конструкции конвейера и купленного стандарта.
- Предыдущий диапазон размеров: диаметр стержня от 4 до 26 мм → полезен для замены и коммерческих размеров, но не автоматически полный текущий диапазон DIN.
- Номинальная геометрия: форма круглого звена средней высоты, обычно t = 3,5 x d в текущем стандарте → размер цепи должен соответствовать диаметру, высоте, ширине и длине габарита.
- Выбор допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допустимых допусти
- Способ изготовления: сформированные и сварные соединения с калибровкой и испытаниями → профиль сварки и размерная повторяемость влияют на задействование привода.
- Доставленный диапазон разрывной нагрузки: от 7 до 320 кН → разрушительный предел от поставленной таблицы, не допускаемая рабочая сила или подъемная способность.
- Окончание поверхности: самоцвет, черное покрытие, цинковое покрытие, горячее оцинкованное или проектное покрытие → пригодность отделки зависит от качества, тепловой обработки, износа, пригодности и среды обслуживания.
Основные технические параметры
| Размер ((d) | Внутренняя длина ((t) | Внутренняя ширина (b1) | Внешняя ширина (b2) | Длина на 11 ссылок | Вес на 100 м | Разрыв груза | Испытательная нагрузка | |||
| мм | ± мм | мм | ± мм | мм | мм | мм | ± мм | в кг | Кн | в кг |
| 4 | 0.20 | 16 | 0.30 | 5 | 14 | 176 | 1.60 | 31.3 | 7 | 400 |
| 0.20 | 0.90 | |||||||||
| 5 | 0.20 | 18 | 0.40 | 7 | 18.2 | 198 | 1.80 | 51.4 | 11.8 | 680 |
| 0.20 | 1.00 | |||||||||
| 6 | 0.20 | 21 | 0.50 | 8 | 21.5 | 231 | 2.00 | 74.0 | 16.5 | 850 |
| 0.20 | 1.10 | |||||||||
| 8 | 0.20 | 28 | 0.50 | 11 | 29 | 308 | 2.20 | 131.5 | 32 | 1680 |
| 0.30 | 1.20 | |||||||||
| 10 | 0.30 | 35 | 0.60 | 14 | 36 | 385 | 2.70 | 200 | 50 | 2630 |
| 0.30 | 1.50 | |||||||||
| 12 | 0.30 | 42 | 0.60 | 16 | 41 | 462 | 3.20 | 298 | 70 | 3680 |
| 0.30 | 1.80 | |||||||||
| 13 | 0.40 | 45 | 0.70 | 18 | 47 | 495 | 3.50 | 350 | 80 | 4200 |
| 0.40 | 2.00 | |||||||||
| 14 | 0.45 | 49 | 0.75 | 20 | 48 | 539 | 3.80 | 406 | 92 | 4830 |
| 0.45 | 2.00 | |||||||||
| 16 | 0.50 | 56 | 0.90 | 22 | 58 | 616 | 4.30 | 520 | 125 | 6700 |
| 0.50 | 2.80 | |||||||||
| 18 | 0.80 | 63 | 1.00 | 24 | 65 | 693 | 4.70 | 650 | 160 | 8400 |
| 0.50 | 2.80 | |||||||||
| 20 | 1.00 | 70 | 1.10 | 27 | 72 | 770 | 5.40 | 820 | 200 | 10000 |
| 0.60 | 3.20 | |||||||||
| 23 | 1.20 | 80 | 1.30 | 31 | 83 | 880 | 6.20 | 1100 | 250 | 13000 |
| 0.70 | 3.50 | |||||||||
| 26 | 1.30 | 91 | 1.50 | 35 | 94 | 1001 | 7.00 | 1400 | 320 | 16000 |
| 0.80 | 4.00 | |||||||||
Геометрия цепи и сопоставление приводов
- Диаметр стержня d определяет номинальный размер цепи, а угол t контролирует расстояние между последовательными звеньями.
- Внутренняя ширина b1 должна обеспечивать требуемое расстояние для креплений, проводов, соединений скребпера или соединительных компонентов.
- Внешняя ширина b2 должна освобождать карман цепного колеса, направляющую рельсу, ролик, корпус и окружающую конвейерную конструкцию.
- Измеренная длина на 11 звеньях контролирует накопленную ошибку наклона. Чрезмерное отклонение от длины габарита может вызвать подъем цепного колеса, ударную нагрузку, неравномерное износ и плохое распределение нагрузки.
- Для параллельных цепей следует указать одинаковую длину, одинаковое количество звеньев, общую основу калибровки и обозначенные пары, чтобы уменьшить искажение и неравномерное распределение нагрузки.
- Существующие цепные колеса должны быть проверены на предмет износа кармана, увеличения толщины, неправильного выравнивания и повреждения зубов или кармана, прежде чем заказать заменную цепь.
Производство, калибровка и испытания
- Круглый стальной стержень разрезают, нагревают или формируют по мере необходимости, сгибают в форму ссылки и закрывают одобренным методом сварки или эквивалентным методом сварки.
- Профиль сварки и соединения должны контролироваться таким образом, чтобы соединение не мешало соседним соединениям, цепным колесам, проводникам или устройствам.
- Калибровка контролирует высоту и длину многосвязного габарита после сварки и любой необходимой тепловой обработки.
- Механические свойства зависят от выбранного класса DIN, химической структуры стали, тепловой обработки, размера узла и применимого стандартного издания.
- Испытания и проверки могут включать измерение, проверку качества изготовления, репрезентативное испытание на разрыв, проверку изгиба или удлинения, проверку сварки, прослеживаемость материала,и маркировки в соответствии с согласованным стандартом и объемом заказов.
- DIN 685-3 предоставляет современную немецкую версию для испытаний проверенных круглых цепей стальных звеньев, в то время как DIN 685-4 охватывает маркировку и сертификаты испытаний;Применимость должна быть подтверждена в спецификации закупок..
Окончание поверхности и условия обслуживания
• Обычно выбирают цепочку с собственным цветом или черным покрытием, когда размерность и контакт с износом важнее толстого защитного покрытия.
• Электроцинковая покрытие может улучшить хранение и атмосферную коррозионную стойкость, но долговечность покрытия в контакте с абразивным конвейером ограничена.
• Горячее оцинкование добавляет более толстое покрытие и должно быть оценено на предмет размерности, суставности звена, приспособления цепи, пригодности стали и послеобороны.
• Покрытие порошком или цветной краской может способствовать идентификации и защите от коррозии, но покрытие на подшипниках и контактных поверхностях может быстро изнашиваться.
• Для высокотемпературных, химически агрессивных, горных, морских или нефтесервисных сред, температура, коррозия, абразия, загрязнение,и требования к риску возгорания должны быть указаны отдельно.Соответствие DIN 764 само по себе не устанавливает тепло- или химическую устойчивость.
Руководство по выбору и расследованию
Шаг 1: Подтвердить требуемую стандартную версию и класс: DIN 764-1 класс 3, DIN 764-2 класс 5 или устаревшую замену на основе существующего образца цепи или чертежа.
Шаг 2: Укажите размер цепи d, продольный проход t, внутреннюю ширину b1, внешнюю ширину b2, длину размера 11 звеньев, класс допустимости, общую длину и количество звеньев.
Шаг 3: Укажите тип конвейера, расположение колеса или ролика, размеры кармана колеса, количество параллельных нитей, скорость работы, направление и детали крепления.
Шаг 4: Подтвердить максимальную рабочую силу цепи, загрузку и загрузку, рабочий цикл, температуру, абразию, коррозию, материал, перевозимый, и требуемый фактор конструкции.
Шаг 5: Подтвердить качество стали, термическую обработку, требование к твердости или отверждению корпуса, процесс сварки, испытание на прочность, пробный тест на разрыв, измерение, маркировку и сферу действия сертификата.
Шаг 6: Подтвердить обработку поверхности, требования соответствия пар, длину резки или упаковку катушки / барабана, количество, место назначения, требуемое время доставки,и привести оригинальный рисунок цепи или цепного колеса, если он имеется.
Структура
Round steel open links | Medium-pitch geometry | Flash-butt welded joint | Calibrated pitch | Controlled inside and outside width | Measured 11-link gauge length | Straight or matched chain strands | Optional project-specific attachments
Как это работает
Drive unit rotates the chain wheel or moves the conveyor mechanism → Calibrated links engage the wheel pockets or travel over rollers → Tensile force is transferred through alternating round links → Guides and attachments control the conveyed load → Matched geometry maintains repeatable engagement and limits pitch-related impact
Заявления
Chain conveyors | Scraper conveyors | Trough conveyors | Selected bucket-elevator arrangements subject to the correct standard | Steel and bulk-material plants | Mining and mineral-handling equipment | Process-industry conveyors | Marine and shipboard conveyor systems subject to project approval
Сертификации и документация
Сертификаты материалов, отчеты о измерениях, отчеты о испытаниях на производительность, отчеты о испытаниях на разрыв, отчеты о термической обработке, отчеты об осмотре сварки, отчеты о покрытии,и маркировочная документация может быть организована в соответствии с выбранной частью DIN и согласованным объемом заказа.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.
Рисунок и фотографии
Частые вопросы
Вопрос 1: Подходит ли цепь DIN 764 для подъема, подъема или цепных шлингов?
A1: No DIN 764 Конвейерная цепь предназначена в качестве тягового элемента в цепных конвейерах.
Вопрос 2: В чем разница между современными цепями класса 3 и класса 5 по стандарту DIN 764?
A2: DIN 764-1 относится к классу 3 и DIN 764-2 относится к классу 5. Выберите соответствующую часть из конструкции конвейера и купленного стандарта;не продают класс 2 в соответствии с действующей DIN 764 без подтвержденной основы для использования или замены.
Вопрос 3: Можно ли использовать коммерческий стол DIN 764 размером 4-26 мм в качестве текущего стандартного стола?
Ответ 3: Нет. Используйте только в качестве ориентиров или коммерческой справки и подтвердите размеры, классы, прочные силы, силы ломания и допустимые отклонения в соответствии с стандартом DIN 764-1 / DIN 764-2 и утвержденным чертежом конвейера.
