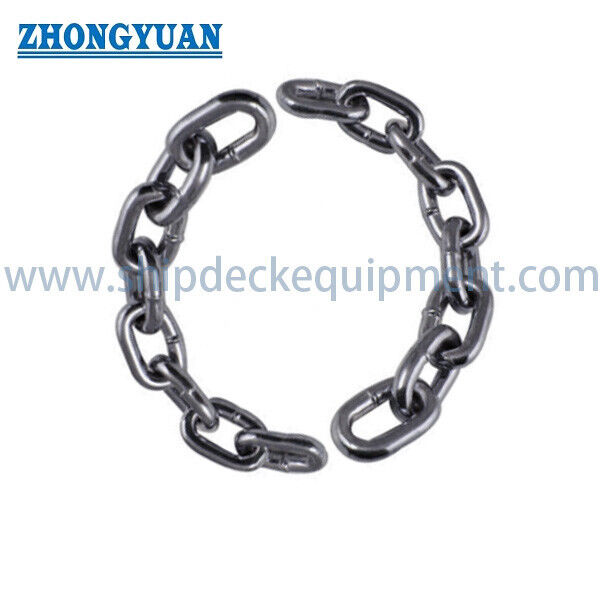

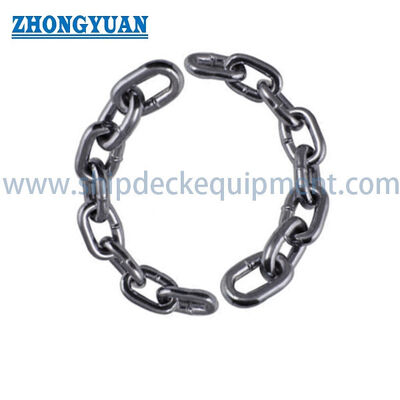

Сварная цепь из круглой стали по DIN 5685 предназначена для общего, не подъемного применения, где требуется гибкая стальная цепь для ограждений, удержания отдельных компонентов, предотвращения потерь, организации мастерских или аналогичного утилитарного использования. Цепь состоит из сварных звеньев из круглой стали и может поставляться в короткозвенной или длиннозвенной геометрии, с диаметром звена, внутренней длиной, внешней шириной, покрытием и длиной поставки, выбранными для установки.

Для использования на судах или в промышленных условиях этот продукт следует рассматривать как утилитарную цепь, а не как морское подъемное, якорное, буксирное, швартовочное, грузозахватное или подъемное оборудование. Текущая серия DIN 5685 охватывает сварные цепи из круглой стали без испытаний на контрольную нагрузку. Таким образом, пригодность зависит от предполагаемой не подъемной функции, воздействия окружающей среды, совместимости размеров и спецификации закупки.

Область применения продукта и ограничения по безопасности

• Цепь без испытаний на контрольную нагрузку → стандарт не требует испытаний на контрольную нагрузку для этого семейства продуктов.
• Не для подъема → не использовать в качестве стропы, подъемной цепи, подъемного средства или несущей подвески.
• Не является заменой якорной цепи, буксирной цепи, цепи для крепления груза, конвейерной цепи, горной цепи или другой испытанной цепи для конкретных применений.
• Любые указанные поставщиком значения нагрузки не должны представляться или толковаться как сертифицированная рабочая нагрузка (WLL), безопасная рабочая нагрузка (SWL), контрольная нагрузка или грузоподъемность.

Краткие характеристики

• Семейство стандартов: DIN 5685-1 длиннозвенная, DIN 5685-2 полудлиннозвенная и DIN 5685-3 короткозвенная → подтвердите применимую текущую часть в заказе на поставку.
• Конструкция: сварные звенья из круглой стали → простая геометрия цепи общего назначения без калибровки для звездочек.
• Диапазон размеров в предоставленных данных: диаметр звена от 2 до 13 мм → охватывает легкие утилитарные и общие удерживающие устройства.
• Коммерческие обозначения звеньев в предоставленной таблице: Тип А короткозвенная и Тип С длиннозвенная → подтвердите эквивалентность с требуемой редакцией DIN и чертежом.
• Приблизительный диапазон массы: от 6 до 345 кг на 100 м, в зависимости от диаметра и шага звена → относится к обработке, упаковке и транспортировке.
• Варианты покрытия: без покрытия, окрашенная в черный цвет, цинкованная, горячеоцинкованная или покрытие, указанное в проекте → выбирайте в соответствии с условиями эксплуатации и совместимостью с аксессуарами.
• Статус нагрузки: без испытаний на контрольную нагрузку → соответствие размеров и материалов не дает разрешения на подъем.

Типы звеньев и выбор стандарта

Тип А в предоставленной спецификации использует более короткую внутреннюю длину звена. Это создает более компактный рисунок звена и больше звеньев на единицу длины. Тип С использует более длинную внутреннюю длину звена и меньшую массу на 100 м при том же номинальном диаметре в предоставленной спецификации.

Для новых заказов обозначение не должно полагаться только на A или C. Подтвердите требуемый чертеж звена и применимую часть DIN 5685: DIN 5685-1 для длиннозвенной цепи, DIN 5685-2 для полудлиннозвенной цепи или DIN 5685-3 для короткозвенной цепи. Исторические одночисловые редакции DIN 5685 были заменены серией, основанной на частях.

Основные технические параметры

Материал, сварка и защита поверхности

• Основной материал: свариваемая сталь, подлежащая подтверждению заказом; точная марка и состояние поставки должны быть указаны в предложении, на чертеже и в сертификате материала при необходимости.
• Ссылка на цепную сталь: DIN 17115 является текущим техническим стандартом поставки DIN для сталей, используемых для сварных цепей и цепных компонентов с круглыми звеньями; применимость и выбор марки остаются предметом спецификации заказанной цепи.
• Форма изготовления: сварные звенья из круглой стали; процесс сварки, критерии приемки сварки и объем контроля должны быть подтверждены производителем.
• Покрытие без покрытия или черной краской подходит для сухого или контролируемого утилитарного использования, где требования к защите от коррозии ограничены.
• Цинкование или горячее цинкование улучшает коррозионную стойкость, но толщину покрытия и внутренние зазоры следует проверять при прохождении цепи через проушины, кронштейны или фитинги.
• Нержавеющая сталь, легированная сталь, высокопрочная сталь, термообработка, порошковое покрытие или специальные цвета не являются неотъемлемыми свойствами DIN 5685 и должны рассматриваться как отдельные требования проекта.

Контроль инспекции и поставки

• Контроль размеров: диаметр звена d, внутренняя длина t, внешняя ширина b и заказанная длина.
• Визуальный осмотр: форма звена, непрерывность сварки, вредные острые края, состояние поверхности и покрытие, где применимо.
• Проверка при поставке: количество, масса или длина, покрытие, упаковка, идентификация и заказанная документация.
• Сертификат материала, отчет о размерах, отчет о покрытии или дополнительные испытания могут быть организованы в соответствии с заказом на поставку; они не включены автоматически.
• Дополнительные испытания не превращают утилитарную цепь DIN 5685 в сертифицированную подъемную цепь, если весь продукт не спроектирован, изготовлен, испытан, маркирован и сертифицирован в соответствии с применимым стандартом для подъемных цепей.

Руководство по выбору и запросу

Шаг 1: Подтвердите фактическое использование и четко укажите, что цепь предназначена для не подъемной, не подъемно-транспортной, не якорной и не критической по безопасности функции.

Шаг 2: Подтвердите требуемую часть стандарта и геометрию звена: короткозвенная, полудлиннозвенная или длиннозвенная; предоставьте применимый чертеж при использовании коммерческих обозначений A / C.

Шаг 3: Укажите диаметр звена d, внутреннюю длину t, внешнюю ширину b, требуемую общую длину, допуск на длину резки и любые соединительные аксессуары.

Шаг 4: Укажите марку материала, покрытие, цвет, условия эксплуатации и требуется ли, чтобы цинкование или горячее цинкование соответствовали отдельному требованию к покрытию.

Шаг 5: Подтвердите объем инспекции и документации: отчет о размерах, сертификат материала, отчет о покрытии, одобрение образца или присутствие третьей стороны, если требуется.

Шаг 6: Укажите количество, метод упаковки, место доставки, требуемое время доставки и ссылку на чертеж или фотографию.

Примечания по совместимости и использованию

• Проверьте зазор в проушинах скоб, колец, кронштейнов, рым-болтов или стопорных штифтов относительно размеров готового звена.
• Не вставляйте оцинкованные звенья в слишком маленькие фитинги; повреждение покрытия может обнажить базовую сталь и снизить коррозионную стойкость.
• Избегайте применения, включающего непрерывное движение по звездочкам или зубчатым колесам, если не указан стандарт калиброванной цепи.
• Заменяйте цепь с признаками сильной коррозии, трещин в сварных швах, деформированных звеньев, чрезмерного износа или повреждений, несовместимых с предполагаемой утилитарной функцией.

Пользовательские атрибуты

• Категория продукта: Сварная цепь из круглой стали общего назначения → используйте для утилитарных и удерживающих функций, а не для подъемных или несущих нагрузку работ.
• Семейство стандартов: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → выберите текущую часть в соответствии с длиннозвенной, полудлиннозвенной или короткозвенной геометрией.
• Коммерческие типы: Тип А короткозвенная / Тип С длиннозвенная → обозначения, предоставленные заказчиком, требующие подтверждения чертежа и редакции.
• Номинальный диаметр: от 2 до 13 мм в предоставленной спецификации → выбирайте вместе с размером звена и совместимостью с аксессуарами.
• Конструкция: Сварные звенья из круглой стали → некалиброванная конструкция утилитарной цепи.
• Покрытие поверхности: Без покрытия / окрашенная в черный цвет / цинкованная / горячеоцинкованная / указанное покрытие → подбирайте в соответствии с условиями воздействия коррозии и зазорами.
• Статус нагрузки: Без испытаний на контрольную нагрузку → не является сертифицированной цепью для WLL, SWL, подъема, буксировки, якорения или крепления груза.

Применение

Промышленные ограждения | Удержание отдельных компонентов от потери | Ограждение станков и мастерских | Утилитарные решения для складов | Общее применение в сельском хозяйстве | Утилитарное использование на палубе судов, где не требуется подъем, якорение, буксировка, швартовка, крепление груза или критическая по безопасности нагрузка

Документация

Доступная документация должна быть согласована до производства и может включать коммерческий сертификат соответствия, сертификат материала, отчет о контроле размеров, отчет о покрытии, упаковочный лист и идентификацию прослеживаемости. Сертификаты на подъем или одобрение классификационного общества не подразумеваются для данного продукта без испытаний на контрольную нагрузку.
