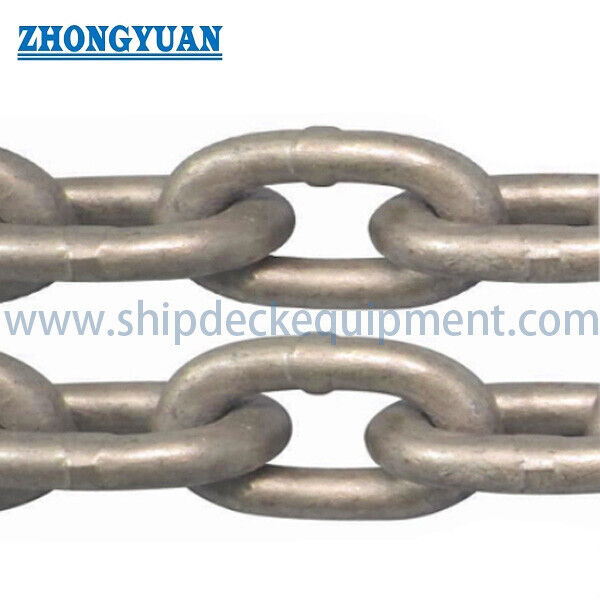

Норвежская стандартная сварная круглая цепь для морских и промышленных применений

Норвежский стандарт сварной цепи с круглыми звеньями для морских и промышленных применений

Обзор продукта

Сварная цепь с круглыми звеньями норвежского стандарта поставляется в соответствии с размерной серией, обычно известной как цепь норвежского типа, с номинальными диаметрами стержня от 3,5 мм до 19 мм. Цепь состоит из взаимосвязанных круглых стальных звеньев, сформированных и сварных контактной сваркой в непрерывные длины. Она предназначена для общего морского применения, рыболовства, сельского хозяйства, лесного хозяйства, подвески, соединения, барьерных и промышленных работ, где указанная геометрия звена и основа нагрузки подходят.

Предоставленные данные содержат размеры звеньев, вес единицы, эталонную разрывную нагрузку и стандартную длину поставки. Они не указывают точный номер стандарта NS, класс материала, допустимую рабочую нагрузку, испытательную нагрузку, состояние термообработки или сертификацию подъемной цепи. Поэтому эталонная разрывная нагрузка не должна рассматриваться как допустимая рабочая нагрузка. Любое применение для подъема над головой, строп, талей или калиброванных передач требует отдельно подтвержденного стандарта, класса, режима испытаний, маркировки и области сертификации.

Краткие характеристики

• Тип продукта: сварная цепь с круглыми звеньями контактной сваркой → гибкие взаимосвязанные звенья для общего соединения, подвески и вспомогательных работ.
• Номинальный диаметр стержня: 3,5–19 мм → охватывает легкие вспомогательные цепи до более крупных цепей общего назначения.
• Внутренняя длина звена: 18–57 мм → влияет на артикуляцию, совместимость с креплениями и количество звеньев на метр.
• Внутренняя ширина звена: 5,5–27 мм → следует проверять на соответствие крюкам, скобам, пальцам и другим соединительным элементам.
• Вес на метр: 0,25–8,00 кг/м → поддерживает расчеты массы при транспортировке, упаковке, фрахте и общей сборки.
• Эталонная разрывная нагрузка: 500–14 000 кгс из прилагаемой таблицы → только предельное эталонное значение, не заявленная допустимая рабочая нагрузка.
• Обработка поверхности: без покрытия, гальванизированная, горячеоцинкованная или окрашенная → выбирайте в зависимости от воздействия коррозии и соответствия размеров.
• Формат поставки: стандартные отрезки длиной 30–100 м в зависимости от размера → индивидуальные длины, концевые звенья и упаковка должны быть подтверждены до выставления счета.

Основные технические параметры

Классификация нагрузки и назначение

• Разрывная нагрузка — это эталонная сила, при которой ожидается разрушение образца; это не допустимая рабочая нагрузка, и ее нельзя использовать напрямую как допустимую рабочую нагрузку.
• Для этой серии не указаны допустимая рабочая нагрузка, коэффициент безопасности, испытательная нагрузка, класс цепи, состояние термообработки или стандарт приемки.
• Стандартный продукт следует рассматривать как цепь со сварными звеньями общего назначения, если в спецификации закупки не указано сертифицированное применение для подъема, крепления или нагружения.
• Для подъема над головой или использования в качестве стропа, укажите отдельную спецификацию подъемной цепи с указанием применимого стандарта, класса, допустимой рабочей нагрузки, испытательной нагрузки, разрывной нагрузки, прослеживаемости, маркировки и области сертификации.
• Для использования с звездочками, цепными колесами, талями или в передачах необходимо подтвердить шаг звена, допуск размеров, калибровку, твердость и совместимость с колесом; одних только предоставленных размеров недостаточно для определения пригодности для передач.

Руководство по выбору и запросу

Шаг 1: Подтвердите номинальный диаметр стержня и требуемую внутреннюю длину/ширину звена по чертежу заказчика, эталонному образцу, соответствующему крюку, скобе, пальцу или креплению.

Шаг 2: Укажите фактическое назначение: общее вспомогательное, рыболовное, сельскохозяйственное, лесное, подвесное, барьерное, крепежное, передаточное, для крепления груза или подъемное. Для нагруженных применений требуется отдельная техническая спецификация.

Шаг 3: Подтвердите класс материала, термообработку, требуемую допустимую рабочую нагрузку или испытательную нагрузку, минимальную разрывную силу, допуск размеров, приемку сварки и прослеживаемость, если это требования проекта.

Шаг 4: Выберите покрытие без покрытия, гальванизированное, горячеоцинкованное или окрашенное в зависимости от окружающей среды. Убедитесь, что толщина покрытия не влияет на прохождение через отверстия, крюки или колеса.

Шаг 5: Укажите общую длину, длину отрезка на единицу, количество, требования к концевым звеньям или фитингам, метод упаковки и то, поставляется ли цепь россыпью, свернутой, в связках или упакованной в бочки/ящики.

Шаг 6: Подтвердите объем инспекции и документации, место доставки, требуемое время доставки и предоставьте чертеж, образец или фото, если требуется точное соответствие норвежскому типу.

Конструкция

Круглая стальная проволока | Формованные взаимосвязанные звенья | Сварной шов контактной сваркой | Обрезка и обработка сварного шва | Опциональная термообработка в зависимости от назначения | Покрытие поверхности | Отрезок, бухта, связка или указанная упаковка

Производство и контроль качества

• Идентификация поступающей стали и контроль диаметра стержня должны соответствовать заказанному классу материала; общее описание «железо» недостаточно для цепи с расчетной нагрузкой.
• Формовка звеньев должна контролировать внутреннюю длину, внутреннюю ширину, выравнивание звеньев и скручивание таким образом, чтобы соседние звенья сочленялись без местного заедания.
• Сварка контактной сваркой должна обеспечивать полное соединение по сечению звена. Выступающий металл сварки, обрезка и местная обработка должны контролироваться без уменьшения требуемого сечения стержня.
• Контроль размеров должен охватывать диаметр стержня, шаг/внутреннюю длину, внутреннюю ширину, общую длину отрезка и вес единицы, если указано.
• Визуальный осмотр сварных швов и поверхностей звеньев должен выявлять трещины, неполное сплавление, острые заусенцы, чрезмерное несоответствие и дефекты покрытия, которые могут повлиять на эксплуатацию или обращение.
• Испытания под нагрузкой, разрывные испытания, испытания на твердость, проверка материала и присутствие стороннего наблюдателя организуются только при указании в спецификации закупки.
• Горячее цинкование или другое покрытие следует выбирать с учетом воздействия коррозии, сплошности покрытия, сочленения звеньев и соответствия размеров с соответствующими фитингами.

Пользовательские атрибуты

• Основа стандарта: норвежский размерный тип, точный номер NS подлежит подтверждению → прилагаемая таблица не содержит идентифицируемого норвежского стандарта.
• Тип цепи: сварная цепь с круглыми звеньями → предоставленная геометрия является обычным типом круглых звеньев, а не подтвержденной цепью с изогнутыми звеньями.
• Диапазон размеров: 3,5 / 5 / 6,5 / 8 / 10 / 11 / 13 / 16 / 19 мм → выбирайте по геометрии звена, условиям эксплуатации и требуемой основе нагрузки.
• Материал: класс углеродистой или легированной стали подлежит подтверждению → химический состав и термообработка материала должны соответствовать требуемым условиям эксплуатации.
• Процесс сварки: контактная сварка → процедура сварки, приемка сварки и объем испытаний зависят от спецификации проекта.
• Обработка поверхности: без покрытия / гальванизированная / горячеоцинкованная / окрашенная → выбирайте в зависимости от среды коррозии и зазора с соответствующими компонентами.
• Данные по нагрузке: эталонная разрывная нагрузка из прилагаемой таблицы → не является допустимой рабочей нагрузкой и недостаточна для определения пригодности для подъема.
• Длина поставки: 30–100 м на стандартную единицу в зависимости от размера → доступны индивидуальные отрезки и упаковка по согласованию.
• Инспекция: инспекция производителя или присутствие стороннего наблюдателя в соответствии с заказом → инспекция SGS или другая инспекция не включена, если не указано иное.

Геометрия цепи и путь нагрузки

Концевое соединение прикладывает растягивающее усилие → соседние звенья вращаются и опираются друг на друга → усилие проходит через изогнутые участки звеньев и сварной шов → гибкое сочленение следует пути соединения → концевое крепление передает усилие на соединенное оборудование

Применение

Морские вспомогательные соединения | Поддержка рыболовства и аквакультуры | Сельскохозяйственное и лесное оборудование | Барьеры и подвески | Общие промышленные сборки | Неподъемное крепление и соединение | Сборки цепей на заказ при подтверждении назначения

Инспекция и сертификация

Инспекция и документация могут быть организованы в соответствии с заказанным назначением, прослеживаемостью материала, планом испытаний и требованиями заказчика. Возможные документы включают сертификат инспекции производителя, отчет о размерах, сертификат материала, отчет о покрытии, отчет об испытаниях под нагрузкой или разрывных испытаниях и отчет о присутствии стороннего наблюдателя, если это указано.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя — доступно только применительно к подтвержденному назначению продукта, объему инспекции и процедуре утверждения; не поставляется по умолчанию.

Чертеж и фотографии

Часто задаваемые вопросы

В1: Является ли разрывная нагрузка в таблице такой же, как допустимая рабочая нагрузка?

О1: Нет. Таблица предоставляет эталонную разрывную нагрузку в кгс. Допустимая рабочая нагрузка требует определенного класса цепи, коэффициента безопасности, требования к испытательной нагрузке, предполагаемого назначения и применимого стандарта. Разрывную нагрузку нельзя использовать напрямую как рабочую нагрузку.

В2: Можно ли использовать эту цепь норвежского стандарта для подъема над головой?

О2: Не на основании только предоставленной таблицы. Для подъема над головой требуется отдельно указанная и сертифицированная подъемная цепь с подтвержденным классом материала, термообработкой, допустимой рабочей нагрузкой, испытательной нагрузкой, минимальной разрывной силой, маркировкой, прослеживаемостью и соответствием применимому стандарту для подъемных цепей.

В3: Какая информация необходима для точного предложения?

О3: Предоставьте номинальный диаметр, внутреннюю длину и ширину звена, предполагаемое назначение, материал или класс, покрытие, общую и отрезную длину, концевые фитинги, количество, требуемую нагрузку/основу испытаний, объем сертификата, упаковку, место назначения, а также чертеж или образец, если требуется точное соответствие.
