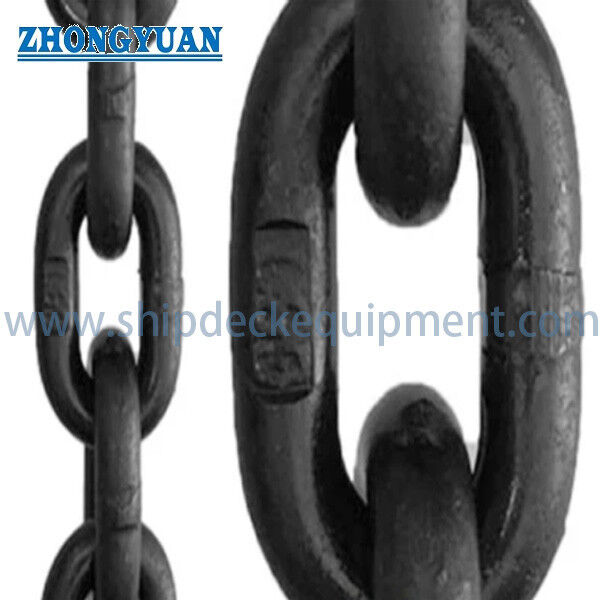

Британская стандартная цепь с длинным шагом | Изогнутая цепь для промышленных и морских применений
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | Сдвигательная цепь | Материал: | Сплав и т. д. |
|---|---|---|---|
| Обработка поверхности: | Хромирование и т. д. | Структура: | Сварная цепь с подвеской |
| Цвет: | Окрашено по требованию клиента | Стандартный или нестандартный: | Стандарт |
| Выделить: | Согнутая английским стандартом цепь связи,Цепь связи английского стандарта сплава,Цепь связи тангажа плакировкой Chrome длинная |
||
Характер продукции
Британский стандарт цепи с длинным шагом | Цепь с изогнутыми звеньями для промышленных и морских применений
Обзор продукта
Британский стандарт цепи с длинным шагом представляет собой цепь с изогнутыми звеньями, предназначенную для промышленных трансмиссий и конвейерных применений. Она изготавливается в виде компактной кольцевой цепной конструкции с изогнутыми звеньями и обычно используется в текстильном оборудовании, упаковочном оборудовании, конвейерном оборудовании, сельскохозяйственном оборудовании, горнодобывающем оборудовании, электромобилях, пищевом оборудовании и оборудовании для морских применений.
На этой странице представлена информация о поставляемой цепи британского стандарта с длинным шагом. Цепь является продуктом для механической передачи мощности / конвейерных применений и не должна путаться с подъемными цепями, якорными цепями, швартовыми цепями или предохранительными цепями. При окончательном выборе цепи следует учитывать шаг, совместимость со звездочкой, рабочую среду, скорость, смазку, защиту от коррозии и требуемую механическую прочность.
Ссылки на общепринятые стандарты показывают, что размеры и характеристики цепей с изогнутыми звеньями охватываются промышленными стандартами цепей, в то время как информация от поставщика определяет это семейство продуктов как цепь с изогнутыми звеньями, совместимую с BS / ISO / DIN / JIS / GB. Точное применимое издание стандарта должно быть подтверждено до производства. citeturn0search0turn0search2
Краткие характеристики
- Тип продукта: Британский стандарт цепи с длинным шагом → цепь с изогнутыми звеньями для конвейерных и механических приводных применений.
- Конструкция: Цепь с контактной сваркой и изогнутыми звеньями → компактная кольцевая цепная конструкция в соответствии с предоставленными данными.
- Материал: Легированная сталь и другие указанные материалы → окончательный класс должен быть подтвержден в соответствии с условиями эксплуатации.
- Обработка поверхности: Хромирование или обработка по спецификации заказчика → выбирается в зависимости от коррозионной среды и применения.
- Диапазон шага: от 3,20 мм до 25,40 мм из предоставленной таблицы → основа для выбора цепи.
- Диапазон разрушающей нагрузки: от 400 кг до 24300 кг из предоставленных данных → ссылка на механическую прочность, а не на грузоподъемность.
- Диапазон испытательной нагрузки: от 200 кг до 12150 кг из предоставленных данных → ссылка на заводские испытания.
- Данные о весе: Чистый вес на 200 футов доступен в ссылках на отделку B.F. и H.D.G.
Основные технические параметры
| Спецификация | Испытательная нагрузка | Разрушающая нагрузка | Чистый вес на 200 футов (кг) | ||||
| D | L | W | |||||
| в | мм | мм | мм | кг | кг | B.F | H.D.G |
| 1/8 | 3.20 | 23 | 12 | 200 | 400 | 10.40 | 10.70 |
| 5/32 | 4.00 | 27 | 15 | 300 | 600 | 16.60 | 17.50 |
| 3/16 | 4.70 | 31 | 17 | 400 | 800 | 22.40 | 23.30 |
| 7/32 | 5.50 | 32 | 19 | 550 | 1100 | 32.00 | 33.00 |
| 1/4 | 6.35 | 33 | 21 | 750 | 1500 | 43.50 | 44.80 |
| 5/16 | 7.94 | 48 | 31 | 1200 | 2400 | 68.00 | 70.00 |
| 3/8 | 9.50 | 60 | 37 | 1700 | 3400` | 96.00 | 99.00 |
| 7/16 | 11.11 | 71 | 41 | 2300 | 4600 | 126.00 | 129.00 |
| 1/2 | 12.70 | 85 | 48.5 | 3000 | 6000 | 167.00 | 172.00 |
| 5/8 | 15.80 | 114 | 61.5 | 4700 | 9400 | 256.00 | 264.00 |
| 3/4 | 19.00 | 125 | 75 | 6800 | 13600 | 381.00 | 392.00 |
| 7/8 | 22.20 | 140 | 88 | 9250 | 18500 | 527.00 | 543.00 |
| 1 | 25.40 | 155 | 100 | 12150 | 24300 | 696.00 | 716.00 |
Руководство по выбору и запросу
Шаг 1: Подтвердите тип цепи: цепь с изогнутыми звеньями, цепь с длинным шагом или другую группу цепей в соответствии с требованиями оборудования.
Шаг 2: Подтвердите шаг, ширину цепи, совместимость со звездочкой, рабочую скорость, условия нагрузки и среду установки.
Шаг 3: Подтвердите класс материала, термообработку, обработку поверхности, условия коррозии и требования к температуре.
Шаг 4: Подтвердите, является ли применение конвейерным, трансмиссионным, текстильным оборудованием, упаковочным оборудованием, сельскохозяйственным оборудованием, горнодобывающим оборудованием или морским оборудованием.
Шаг 5: Подтвердите требуемую испытательную нагрузку, разрушающую нагрузку, инспекционный документ, требование к покрытию, количество и место доставки.
Структура
Пластины изогнутых звеньев | Штифты | Втулки | Сварные соединения цепи | Компактная кольцевая цепная структура | Слой поверхностной обработки
Преимущества конструкции и применения
- Конструкция с изогнутыми звеньями позволяет компактно располагать цепь в оборудовании, где стандартная геометрия цепи с прямыми звеньями не подходит.
- Цепь выбирается в первую очередь по шагу, размерам, совместимости со звездочкой и механической прочности, а не по терминологии морских швартовых цепей.
- Варианты обработки поверхности, такие как хромирование или отделка по заказу клиента, могут улучшить коррозионную стойкость в зависимости от рабочей среды.
- Правильная смазка, выравнивание, подбор звездочки и техническое обслуживание необходимы для срока службы цепи.
- Значения разрушающей и испытательной нагрузки не должны интерпретироваться как грузоподъемность без специальной сертификации и одобрения применения.
- Морское применение должно быть подтверждено отдельно, поскольку этот продукт не относится к той же категории, что и якорные цепи, швартовые цепи или буксирные цепи.
Пользовательские атрибуты
- Тип цепи: Цепь с изогнутыми звеньями → структура цепи с длинным шагом для промышленных применений.
- Стандарт: Британский стандарт цепи с длинным шагом → точное издание стандарта BS / ISO / DIN / JIS / GB должно быть подтверждено.
- Материал: Легированная сталь и т. д. → точный класс материала и механические свойства должны быть подтверждены.
- Обработка поверхности: Хромирование или индивидуальная обработка → выбирается в зависимости от требований к коррозии и износу.
- Конструкция: Цепь с контактной сваркой → метод производства согласно предоставленной спецификации.
- Применение: Текстильное, конвейерное, упаковочное, пищевое, сельскохозяйственное, горнодобывающее, электромобили, морское оборудование → подтвердите фактическую нагрузку перед выбором.
Как это работает
Цепь входит в зацепление с соответствующей звездочкой или приводной системой → Изогнутые звенья передают движение и силу → Сварные соединения и штифты выдерживают натяжение цепи → Смазка и выравнивание поддерживают рабочие характеристики
Применения
Текстильное оборудование | Швейное оборудование | Конвейерное оборудование | Упаковочное оборудование | Пищевое оборудование | Сельскохозяйственное оборудование | Горнодобывающее оборудование | Электромобили | Морское оборудование
Сертификаты и преимущества
Сертификаты и инспекционные документы могут быть оформлены в соответствии с требованиями проекта и спецификацией заказчика.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Сертификат заводских испытаний производителя.
Чертежи и фотографии
Часто задаваемые вопросы
В1: Подходит ли эта цепь в качестве подъемной цепи?
О1: Нет. Предоставленные данные описывают цепь с изогнутыми звеньями для машиностроительных и конвейерных применений. Ее не следует использовать в качестве подъемной цепи без специальной сертификации и одобрения для подъема.
В2: Как выбрать правильный размер цепи?
О2: Подтвердите шаг, размеры цепи, совместимость со звездочкой, рабочую скорость, условия нагрузки, среду и требуемую механическую прочность.
В3: Можно ли использовать эту цепь для морских применений?
О3: В предоставленных данных среди применений упоминаются суда и морское оборудование. Фактическое морское применение должно подтверждать защиту от коррозии, требования к материалам и условия эксплуатации.
