Открытая анкерная цепь цепи томбуя службы береговой охраны цепи связи MIL-C-22521
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Standard:: | MIL-C-22521C | Grade:: | Grade 1, 2, 3; |
|---|---|---|---|
| Chain Diameter:: | 13mm to 48mm | Длина одного выстрела:: | Индивидуальные |
| Construction:: | Flash butt welded, | Type:: | Open Link, Studless Link; |
| Тест:: | Испытание на контрольную нагрузку, испытание на разрывную нагрузку, испытание на свойства материала, | Surface treatment:: | Hot dip galvanize, Electric galvanized, Anti-corrosive painted; |
| Certificates:: | ABS, any other third-party inspection certificate and Mill Certificate. | Material Grade:: | SUS 304, SUS 316, CM490, 20Mn2, |
| Выделить: | открытая цепь связи ss316,цепь связи 13mm открытая,цепь нержавеющей стали 13mm морская |
||
Характер продукции

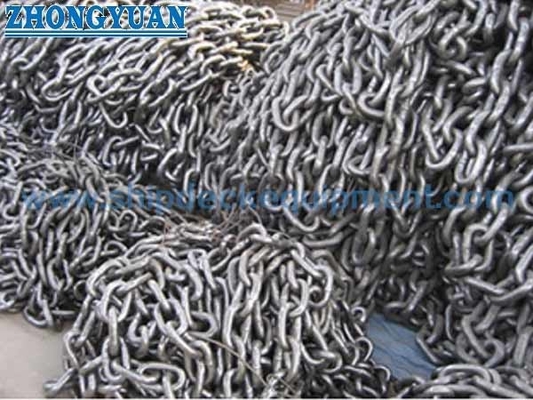

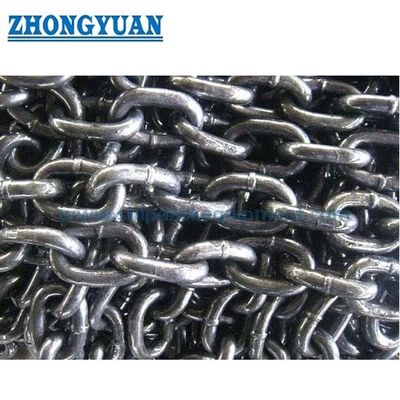

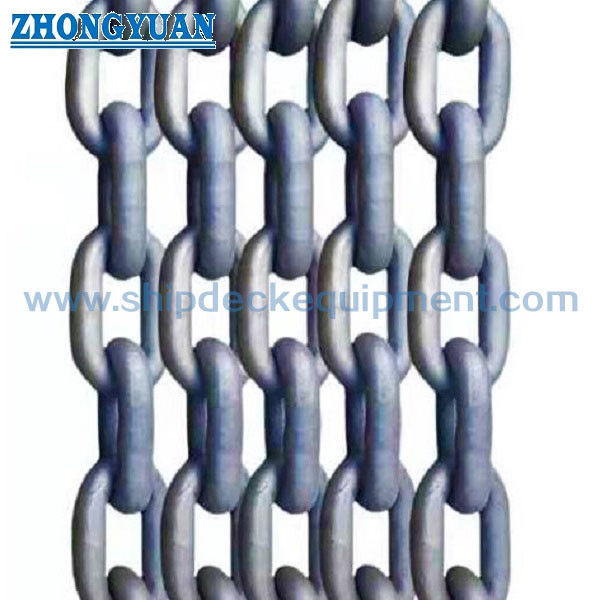

Открытая анкерная цепь цепи томбуя службы береговой охраны цепи связи MIL-C-22521
Описание
Цепь томбуя службы береговой охраны связи MIL-C-22521C США открытая использована для располагать для танка томбуя. Она изготовлена в соответствии со спецификацией Mil-C-22521C службы береговой охраны США, сваренная цепь томбуя открытая связь, studless цепь, изготовленная для ранга 1,2, 3. И цепь и концевые звенья изготовлены от C-Mn стального круглого бара, AISI 1030 в Mil-S-16974, с прочностью на растяжение выстраивая в ряд от 71 000 до 92 500 pis.
Мы поставляем все виды цепи томбуя, они могут быть связью стержня и открытой связью. Они вспышка батта сварила. Поверхность или покрашена или горячее погружение гальванизировало. Оно имеет хорошее анти- въедливое свойство и высокопрочный.
Главные технические данные
- Стандарт: MIL-C-22521C
- Материал: SUS 304, SUS 316, CM490, 20Mn2,
- Цепной диаметр: 13mm до 48mm
- Длина в съемку: 25-27.5m, подгоняли
- Конструкция: Внезапный сваренный батт
- Тип: Открытая связь, studless связь
- Ранг: Ранг 1, 2, 3;
- Тест: Тест материального свойства, тест термической обработки, контрольной нагрузки и нагрузка перерыва тест.
- Поверхностное покрытие: Горячее погружение гальванизирует, покрашенное противокоррозионное;
- Сертификаты: ABS, и любые другие акт досмотра третьей стороны и сертификат мельницы.
Основные технические параметры:
| Общие связи | Концевые звенья | Нагрузки | Утяжелите в съемка 15-Fathom (Приблизительно) |
|||||||
| Цепь Диаметр (Дюймы) |
Цепь Диаметр (mm) |
Связь Длина B |
Связь Ширина C |
Длина Над 6 Связи d |
Цепь Диаметр E |
Связь Длина F |
Связь Ширина G |
Доказательство Нагрузка |
Перерыв Нагрузка |
|
| 1/2 | 13 | 3 | 1-7/8 | 13 | 3/4 | 4-1/4 | 2-5/8 | 7500 | 15000 | 210 |
| 5/8 | 16 | 3-3/4 | 2-1/4 | 16-1/4 | 3/4 | 4-1/2 | 2-5/8 | 11500 | 23000 | 323 |
| 3/4 | 19 | 4-1/2 | 2-5/8 | 19-1/2 | 7/8 | 5-1/4 | 3-1/8 | 16000 | 32000 | 442 |
| 7/8 | 22 | 5-1/4 | 3-1/8 | 22-3/4 | 1-1/8 | 6-3/4 | 3-7/8 | 22000 | 40000 | 608 |
| 1 | 25 | 6 | 3-1/2 | 28 | 1-1/4 | 7-1/2 | 4-3/8 | 29000 | 58000 | 760 |
| 1-1/8 | 28 | 6-3/4 | 3-7/8 | 29-1/4 | 1-1/4 | 7-1/2 | 4-3/8 | 38500 | 77000 | 990 |
| 1-1/4 | 32 | 7-1/2 | 4-3/8 | 32-1/2 | 1-1/2 | 9 | 5-1/4 | 45500 | 91000 | 1245 |
| 1-1/2 | 38 | 9 | 5-1/4 | 39 | 1-7/8 | 11-1/4 | 6-1/2 | 65500 | 131000 | 1762 |
| 1-5/8 | 42 | 9-3/4 | 5-11/16 | 42-1/4 | 1-7/8 | 11-1/4 | 6-1/2 | 76500 | 153000 | 2040 |
| 1-3/4 | 44 | 10-1/2 | 6-1/16 | 45-1/2 | 2-1/8 | 12 | 7-3/16 | 86500 | 173000 | 2370 |
| 1-7/8 | 48 | 11-1/4 | 6-1/2 | 48-3/4 | 2-1/8 | 12 | 7-3/16 | 100000 | 200000 | 2640 |

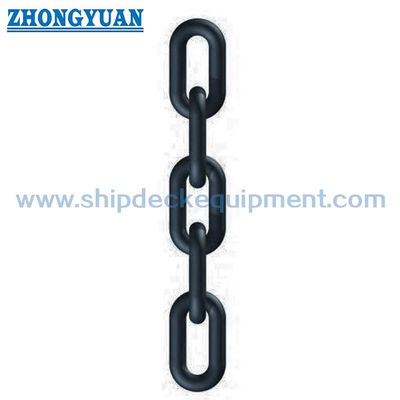

Чертеж открытой анкерной цепи цепи томбуя службы береговой охраны цепи связи MIL-C-22521
