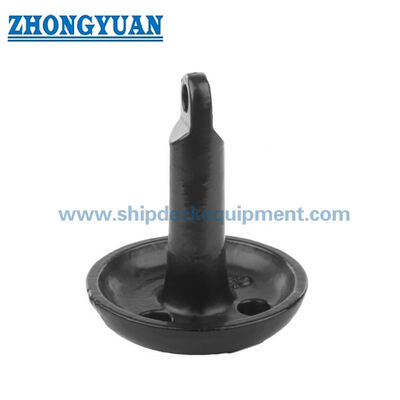

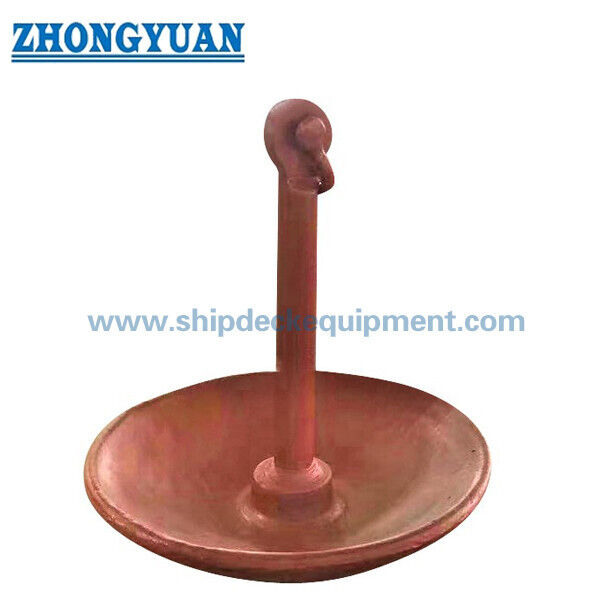

Грибной якорь для малых судов и буев | Чугун или литая сталь, 50–500 кг

Грибковый якорь для небольших судов и буев.

Обзор продукции

Грибковый якорь - это колокольный якорь морского дна, предназначенный в основном для мягкой грязи или ила, где его широкая голова может оседать и постепенно встраиваться под повторяющимися горизонтальными нагрузками на якорь..Он обычно выбирается для небольших судов, навигационных буев, маркерных буев, маяковых лодок, легких плавучих конструкций,и другие защищенные водонапорные устройства, требующие компактного постоянного или полупостоянного якоря.

Поставляемая серия размеров охватывает номинальную массу якоря от 50 до 500 кг и может быть изготовлена из чугуна, чугуна или нержавеющей стали в соответствии с подтвержденной спецификацией проекта.При выборе следует учитывать предполагаемую услугу, состояние морского дна, перемещение судна или буя, глубина воды, воздействие течения, ветра и волн, геометрия привязки цепи, совместимость цепей, защита от коррозии, метод обработки,и требуемый объем инспекцииПостоянный якорь не должен выбираться только на основе длины лодки или веса якоря.

Тип якоря и подходящие условия

Лучшее удержание грибов происходит, когда колокол может сидеть и засыпать в мягком сплоченном осаде, а привязка применяет преимущественно низкоугольный горизонтальный притяжение.Они не являются универсальным решением для рок, кораллы, плотная твердая глина, грубый гравий или места, где колокол не может проникать или оставаться правильно ориентированным.полный якорь, цепочка, вращающийся, оковы, подъемник, буя и фланец должны быть спроектированы и одобрены как одна система крепления.

Быстрые спецификации

• Вид продукции: Мостовое якорь с грибами → широкое колокольное якорь на морском дне для постоянных или полупостоянных причалов с мягким дном.
• Основные размерные серии: 50 / 100 / 150 / 250 / 350 / 500 кг → диапазон коммерческих размеров для небольших судов, буев и легких плавучих конструкций.
• Отдельное руководство для малых судов: от M25 до M500 в фунтах → справочные серии, предоставленные поставщиком, которые не должны смешиваться непосредственно с таблицей размеров 50 ≈ 500 кг.
• Варианты материалов: литовое железо, литая сталь или нержавеющая сталь → конечный класс, спецификация литья и допустимость коррозии должны быть подтверждены до производства.
• Подходит для морского дна: предпочтительны мягкая грязь и грязь → удержание зависит от захоронения, консистенции дна и низкого угла привязки.
• Устройство соединения: интегральный верхний глаз → отверстие глаз, размер цепи, класс цепи и расположение вращения должны быть проверены вместе.
• Защита поверхности: горячее оцинковление, черное битуминовое покрытие, система морской краски или полированная нержавеющая сталь → выбор покрытия зависит от материала и среды обслуживания.
• Документация: сертификат производителя, материальные записи, отчет о размерах, отчет о покрытии и обзор класса могут быть организованы → точный сертификат и объем испытаний должны быть согласованы в заказе.

Основные технические параметры

Руководство по выбору и расследованию

Шаг 1: Подтвердить назначение: постоянное закрепление, полупостоянное закрепление боев, временное закрепление малых судов или вторичное использование / закрепление.

Шаг 2: Укажите детали судна, буя или плавучей конструкции, включая размещение или плавучесть, основные габариты, ветер, площадь эксплуатации и требуемую функцию удержания.

Шаг 3: Подтвердить тип морского дна, глубину воды, диапазон приливов, воздействие течения, ветра и волн, а также применение местных властей или правил причаления капитана гавани.

Шаг 4: Подтвердите требуемую серию и единицу: размерная якорь весом 50 500 кг или модель малого судна весом M25 M500; не смешивайте эти два диапазона.

Шаг 5: Подтвердить материал, вес якоря, отверстие глаза, размер и класс цепи, расположение цепи / вращающегося, допустимость коррозии и способ обработки.

Шаг 6: Подтвердить объем обработки поверхности и инспекции, включая систему покрытия, требования по оцинковке, сертификат материала, отчет о размерах, НДТ, испытание на доказанную нагрузку или обзор класса, если это необходимо.

Шаг 7: Укажите количество, пункт назначения поставки, требуемое время доставки, чертеж проекта, расположение причалов и реальную справочную фотографию, если она доступна.

Структура

Bell-shaped anchor body | Broad seabed contact area | Central shank | Integral connection eye | Rounded casting transitions | Optional model-specific drainage / relief holes | Protective coating or polished stainless finish

Принцип удержания и интеграция скотча

Anchor is lowered with the bell correctly oriented toward the seabed → Bell seats on soft mud or silt → Repeated low-angle mooring loads encourage progressive burial and suction resistance → Chain catenary helps keep the load direction low → EyeПри установке и периодическом осмотре проверяются положение, заземление и состояние компонента.

Отливка, соединение и защита от коррозии

• Широкая геометрия колокола обеспечивает большую зону контакта для мягких осадков; профиль края, толщина стенки и переход ствола должны следовать утвержденному чертежу, а не предполагаемой общей форме.
• Интегральный глаз является точкой соединения для закрепления. Диаметр глаз и прозрачное отверстие должны соответствовать выбранному штифту,цепная ссылка конца цепи и вращающаяся без боковой нагрузки или ограниченного соединения.
• Литовое железо предлагает экономичную массу и обычно используется для постоянного закрепления грибов, в то время как литая сталь может быть выбрана, где улучшена прочность,требуется возможность ремонта или инспекция по конкретному проекту;Точные оценки должны быть подтверждены.
• Контроль качества литья должен охватывать химические/механические свойства, когда это необходимо, визуальную проверку, проверку веса и размеров, целостность глаз и лопастей,и НДТ для конкретной модели в соответствии с согласованным планом инспекции.
• Для выбранного класса литья следует подтвердить пригодность горячего оцинковления, толщину цинка и подготовку поверхности.Черная битуминовая краска или система морского покрытия может быть более подходящей для некоторых коммерческих якорей..
• Полированная отделка применяется в основном для нержавеющей стали.PE или виниловое покрытие обычно связано с небольшими изделиями малого производства и не должно предполагаться для полной коммерческой серии весом 50 500 кг без подтверждения процесса..
• В приведенных таблицах не заявлено никакой пропускной способности, пробной нагрузки или безопасной рабочей нагрузки. Любая требуемая база пропускной способности или испытательная нагрузка должны быть определены в соответствии с конструкцией причала и принятой процедурой испытаний..

Атрибуты настройки

• Категория продукции: Мостовое якорь с грибами → компонент якоря на морском дне для мостовых якорей для малых судов и буев с мягким дном.
• Режим обслуживания: постоянное / полупостоянное закрепление или выбранное временное использование малых судов → перед размещением должно быть подтверждено.
• Основной диапазон веса: 50 ≈ 500 кг → на основе поставляемых коммерческих серий размеров.
• Справочный диапазон для малых судов: M25 ‰ M500, 25 ‰ 500 фунтов → отдельная справочная семья поставщика, требующая подтверждения модели.
• Материал: литовое железо / литая сталь / нержавеющая сталь → точное качество и спецификация литья должны быть подтверждены.
• Соединение: интегральный глаз для цепи и цепи → размеры глаз и совместимое оборудование должны быть подтверждены на чертеже.
• Поверхностная обработка: горячеоцинкованный / черный битум / морская краска / полированная нержавеющая / индивидуальная → выбранная в соответствии с материалом и службой погружения.
• Область действия сертификации: в зависимости от требований проекта → производителя, материалы, инспекционные и классовые документы не принимаются, если они не включены в заказ.

Заявления

Small craft permanent moorings | Navigation and marker buoys | Beacon boats | Protected harbor moorings | Lake and river moorings | Light floating pontoons | Secondary anchors for suitable small craft | Soft-mud and silt seabeds

Сертификации и документация

Проверка и документация могут быть организованы в соответствии с подтвержденным материалом, конструкцией якоря, планом испытаний, спецификацией проекта и процедурой одобрения класса.Сертификаты класса не выдаются автоматически и остаются в зависимости от принятия проекта., доступность опросов и согласованный объем заказов.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей доступен в соответствии с требованиями проекта и подлежит утверждению класса.

Рисунок и фотографии

Частые вопросы

Вопрос 1: Какие условия морского дна подходят для якоря грибов?

Ответ: Мягкая грязь и грязь являются предпочтительными условиями, потому что колокол может сидеть и постепенно засыпать.Для постоянных или открытых причалов рекомендуется провести оценку морского дна..

Вопрос 2: Можно ли выбрать якорь только по длине лодки?

О2: Нет. Длина лодки является лишь приблизительным показателем для некоторых малых моделей розничной торговли.прочность морского дна, сферы применения и местных правил причаления.

Вопрос 3: В чем разница между чугунными и чугунными якорями для грибов?

А3: литовое железо обеспечивает экономичный вес и широко используется для обычных постоянных якорей.требуется прослеживаемость материалов или испытания для конкретного проекта;Окончательный материал, конструкция глаз, покрытие и объем проверки должны быть подтверждены до предложения.
