Обзор продукта

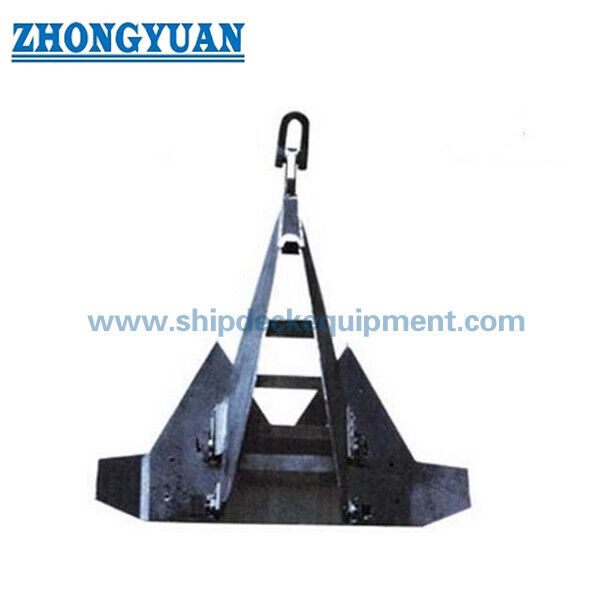

Якорное устройство Stevshark MK5 для втягивания в дно в морских условиях представляет собой якорь с фиксированным штоком, предназначенный для швартовных проектов, где дно состоит из твердых или труднопроникаемых материалов, таких как известняк, калькаренит, очень плотный песок, коралл или сопоставимые прочные слои. Его конфигурация для твердого грунта включает усиленные критические зоны, острые кромки и кончики лап, а также зубчатые элементы для проникновения, которые помогают якорю инициировать проникновение там, где обычный якорь для втягивания может достичь только мелкого заглубления.

Zhongyuan поставляет этот якорь через квалифицированных партнеров-производителей якорей, а не представляет его как продукт собственного производства. Один только вес якоря не является достаточным основанием для выбора. Окончательный тип, номинальный вес, расположение лап, класс материала, покрытие, соединение швартовочного каната, процедура установки, требование к испытательной нагрузке и объем сертификации должны определяться на основе анализа швартовки проекта, геотехнических данных для конкретного участка, утвержденных чертежей и требований классификационного общества.

Краткие характеристики

• Тип продукта: Якорь для втягивания в дно в морских условиях с фиксированным штоком → развивает удерживающую способность за счет контролируемого проникновения и сопротивления грунта при установке путем втягивания.
• Фокус на дне: Твердая глина, очень плотный песок, калькаренит, известняк, коралл и другие прочные слои → предназначен для проектов, где первоначальное проникновение и прочность кончиков лап являются основными проблемами.
• Диапазон номинального веса: от 300 до 30 000 кг в таблице размеров → окончательная коммерческая доступность размеров и утвержденные чертежи должны быть подтверждены до выставления счета.
• Элементы проникновения: Усиленная конструкция, острые кромки и кончики лап, а также зубчатые/рифленые элементы → обеспечивают начальное зацепление и выдерживают концентрированные нагрузки в условиях мелкого проникновения.
• Конструкция: Сварная сборка из стальных листов с использованием компонентов из мягкой стали и/или высокопрочной стали → точные марки, процедуры сварки (WPS), неразрушающий контроль (NDT) и объем отслеживания являются специфическими для проекта.
• Основа направления нагрузки: В основном выбирается для горизонтальной или почти горизонтальной нагрузки при втягивании в дно → не должен рассматриваться как якорь для вертикальной нагрузки без специального анализа швартовки и одобрения.
• Защита поверхности: Черное битумное покрытие, антикоррозийная краска или система покрытия для проекта → совместимость покрытия с транспортировкой, хранением и морской эксплуатацией должна быть указана.
• Поставка и сертификация: Поставка через партнеров-производителей с документацией по инспекции, оформляемой по заказу → доступность сертификата класса зависит от утвержденного производителя и требований проекта.

Основные технические параметры

Руководство по выбору и запросу швартовки

Шаг 1: Предоставьте информацию о дне для конкретного участка, включая глубину воды, профиль грунта, данные CPT / скважин, тип и толщину твердого слоя, ожидаемое наличие обломков или скальных выходов, а также предполагаемое местоположение якоря.

Шаг 2: Подтвердите расчетные нагрузки швартовной системы и направление нагрузки на якорь, включая нормальные, поврежденные и переходные случаи, горизонтальные и вертикальные составляющие, цепную подвеску и требуемые коэффициенты расчета / испытания.

Шаг 3: Подтвердите тип якоря и номинальный вес посредством геотехнического анализа и анализа швартовки. Укажите требуемое расположение лап, угол лап / штока, целевое заглубление, допустимое расстояние втягивания и требуемую нагрузку при установке или испытании.

Шаг 4: Предоставьте интерфейс швартовочного каната: цепной или проволочный фордер, размер и класс цепи, расположение соединителя или скобы, требование к вертлюгу, расположение чейсера и любое опциональное требование к балласту лап.

Шаг 5: Подтвердите ограничения по установке и подъему, включая грузоподъемность судна для обработки якорей, геометрию кормового ролика, палубное пространство, устройство для подъема и крепления, условия буксировки, процедуру спуска и метод подъема.

Шаг 6: Подтвердите марки материалов, требования к сварке и NDT, систему покрытия, проверку размеров, допуск по весу, классификационное общество, объем документации, количество, место доставки и требуемое время доставки.

Конструкция якоря

Скоба якоря | Фиксированный шток | Усиленная сварная лапа | Острые кромки и кончики лап | Зубчатые/рифленые элементы проникновения | Стабилизирующие элементы согласно утвержденному проекту | Опциональная provision балласта в полую лапу при указании

Преимущества проектирования и конструирования для твердого дна

• Критические зоны кончиков и кромок лап усилены, поскольку твердое дно может обеспечить только мелкое проникновение, концентрируя большую часть приложенной нагрузки вблизи кончиков.
• Острые кромки для проникновения и зубчатые элементы улучшают начальное зацепление с прочными слоями дна по сравнению с якорем общего назначения с гладкими кромками.
• Геометрия фиксированного штока и стабилизирующее устройство предназначены для обеспечения правильной ориентации и стабильного пути втягивания, но фактическое поведение зависит от геометрии каната, слоев грунта, нагрузки при установке и изменчивости дна.
• Опциональный балласт внутри полой лапы может быть рассмотрен для помощи в начальной ориентации и проникновении в специфических условиях развертывания. Балласт, тип фордера и процедура развертывания должны быть спроектированы совместно.
• Конструкция из сварных стальных листов допускает широкий диапазон номинального веса, требуя при этом контролируемой прослеживаемости материалов, квалифицированных процедур сварки, проверки размеров, NDT и защиты высоконагруженных переходов.
• Удерживающая способность должна быть установлена посредством геотехнической оценки и проверки установки для конкретного проекта. Она не должна указываться только как фиксированный множитель номинального веса якоря.

Пользовательские атрибуты

• Категория продукта: Якорь для втягивания в дно в морских условиях → выбирается как часть полной швартовной системы, а не как отдельный предмет для швартовки судна.
• Конфигурация якоря: Тип Stevshark / MK5 для твердого грунта → окончательная марка, утвержденный производитель и статус чертежа должны быть подтверждены для каждого заказа.
• Номинальный вес: 300–30 000 кг в прилагаемой таблице → вес является идентификационным и погрузочно-разгрузочным параметром, а не единственным показателем удерживающей способности.
• Пригодность для дна: Прочные или труднопроникаемые грунты → геотехническая проверка для конкретного участка остается обязательной.
• Материал: Стальной лист, мягкая сталь и высокопрочная сталь → точные марки и состояние термообработки должны быть подтверждены утвержденным проектом.
• Направление нагрузки: Преимущественно горизонтальная служба втягивания в дно → способность выдерживать вертикальную нагрузку не декларируется без специального анализа.
• Обработка поверхности: Битумная краска, антикоррозийное покрытие или индивидуальная морская система → толщина сухого слоя и степень подготовки должны быть указаны.
• Объем инспекции: Материал, сварка, NDT, размеры, вес и проверка / испытание при установке по мере необходимости → объем согласовывается до производства.
• Статус поставки: Поставляется через партнеров-производителей якорей → идентификация производителя, одобрение класса и маршрут сертификата подтверждаются на этапе выставления счета.

Как это работает

Якорь опускается и правильно ориентируется на дне → Швартовочный канат создает контролируемое горизонтальное натяжение → Острые кончики лап инициируют проникновение → Якорь втягивается и заглубляется, в то время как сопротивление грунта развивается перед лапой → Нагрузка при установке / испытании подтверждает фиксацию → Якорь эксплуатируется в пределах утвержденного диапазона нагрузок швартовки

Применение

Стационарные морские швартовки | Полустационарные швартовные системы | Мобильные морские установки при выборе по анализу швартовки | Реакционные якоря для дноуглубительных работ | Проекты морского строительства | Швартовки для морской энергетики и плавучих конструкций | Места швартовки на твердом дне

Преимущества инспекции, сертификации и поставки

Инспекция и сертификация могут быть организованы в соответствии с утвержденным источником производства, спецификацией проекта, планом прослеживаемости материалов, объемом сварки и NDT, требованием к испытанию нагрузкой или проверке установки и процедурой классификационного общества. Типовое одобрение или сертификация класса не должны предполагаться, если они не подтверждены конкретно для выбранного производителя, размера якоря и объема заказа.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя.

Чертежи и фотографии

FAQ

В1: Как следует выбирать правильный вес якоря Stevshark MK5?

О1: Номинальный вес является лишь первоначальным ориентиром размера. Выбор должен сочетать данные о грунте для конкретного участка, требуемые нагрузки швартовки, направление нагрузки на дне, площадь и угол лап, геометрию швартовочного каната, допустимое расстояние втягивания, целевую нагрузку при установке и основу утверждения проекта.

В2: Почему этот якорь используется для твердого дна вместо обычного якоря для втягивания?

О2: Конфигурация для твердого грунта использует усиленные критические зоны, острые кромки и кончики лап, а также зубчатые элементы для проникновения. Эти элементы решают проблемы мелкого проникновения и концентрированной нагрузки на кончики лап в прочных грунтах, но успешная работа по-прежнему зависит от фактического профиля дна и метода установки.

В3: Может ли этот якорь для втягивания в дно выдерживать вертикальные швартовочные нагрузки?

О3: Обычный якорь для втягивания в дно в основном подходит для горизонтальной или почти горизонтальной нагрузки. Любая значительная вертикальная составляющая должна быть проверена командой проектировщиков швартовки и геотехников. Якорь для вертикальной нагрузки или другой тип фундамента может быть более подходящим, когда подъем является определяющим случаем нагрузки.
