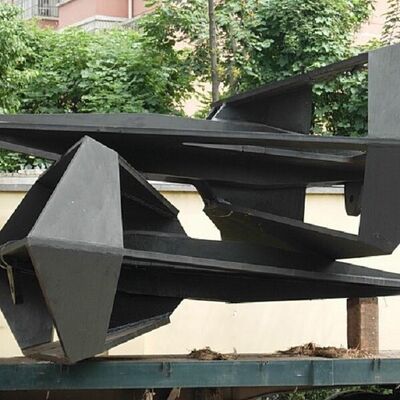

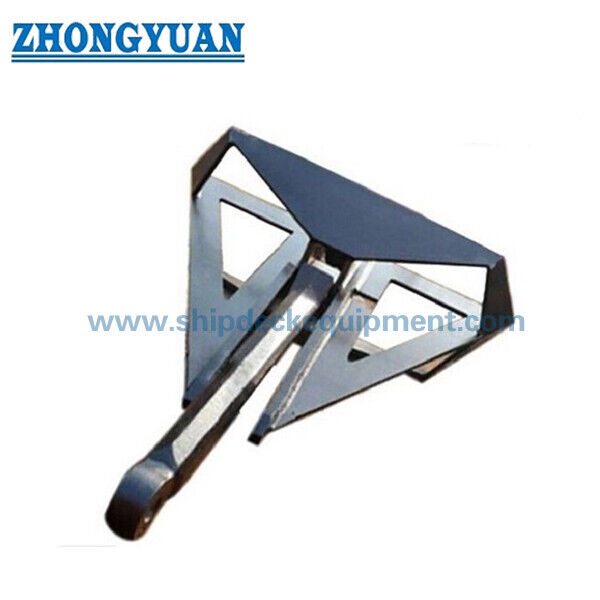

Сварной якорь-флиппер Дельта HHP для морских швартовых систем | 300–27 500 кг

Сварной якорь Flipper Delta HHP для морских швартовных систем | 300–27 500 кг

Обзор продукта

Сварной якорь Flipper Delta с высокой удерживающей силой поставляется для морских швартовных систем, дноуглубительных работ, швартовных буев и проектов плавучих сооружений, где ключевыми факторами выбора являются заглубление в морское дно, эффективность удержания, соединение якоря с цепью, транспортировка и сертификация проекта. Его открытая сварная конструкция сочетает в себе широкую сборку лап, стержень и стабилизирующую структуру для обеспечения контролируемого заложения и заглубления в подходящие грунты морского дна.

На этой странице представлены номинальные веса якорей от 300 до 27 500 кг с использованием размеров A–F из предоставленных данных каталога. Номинальный вес якоря не является прямым показателем удерживающей способности. Окончательный выбор должен основываться на анализе швартовной системы проекта, требуемой удерживающей нагрузке, данных о морском дне или геотехнических данных, угле швартовного каната, методе установки, интерфейсе якоря-цепи и скобы, утвержденном чертеже производителя и требуемом объеме инспекции класса или третьей стороны. Продукт поставляется через квалифицированных заводских партнеров-производителей якорей; источник производства и объем сертификата подтверждаются для каждого заказа.

Краткие характеристики

• Тип продукта: Сварной якорь Flipper Delta с высокой удерживающей силой → открытая конфигурация лап для морских и дноуглубительных якорных систем.
• Диапазон номинального веса: 300–27 500 кг → широкий диапазон выбора для временных или постоянных швартовных систем, специфичных для проекта.
• Конструкция: Сварная сборка лап и стержня из листового металла → марка материала, детали сварки, неразрушающий контроль и допуски на размеры должны соответствовать утвержденному чертежу.
• Принцип удержания: Заглубленная площадь лап мобилизует сопротивление морского дна → фактическая удерживающая способность зависит от грунта, глубины заглубления, угла каната, установки и анализа швартовной системы.
• Интерфейс якорь-цепь: Размер соединения F включен в предоставленную таблицу → окончательная совместимость скобы, вертлюга, концевого звена и цепи должна быть проверена по чертежу.
• Обращение и транспортировка: Может быть доступна разборная или поэтапная доставка → метод сборки и требование к стеллажу для якоря зависят от выбранной заводской конструкции.
• Обработка поверхности: Черное битумное покрытие, антикоррозийная краска или покрытие, указанное в проекте → окончательная система должна учитывать повреждения при транспортировке, погружение в воду и требования к инспекции.
• Сертификация: Инспекция класса и сертификаты могут быть оформлены в соответствии с утвержденным дизайном и объемом заказа → не все сертификаты общества поставляются автоматически.

Основные технические параметры

Руководство по выбору и запросу морских швартовных систем

Шаг 1: Подтвердите применение: морская установка, земснаряд, швартовный буй, строительный комплекс, плавучая конструкция, временная или постоянная швартовка, а также глубина воды и предполагаемый срок службы.

Шаг 2: Предоставьте требуемую удерживающую нагрузку якоря из анализа швартовной системы проекта, включая расчетную нагрузку, коэффициенты безопасности, предварительное натяжение, тип швартовного каната и, при наличии, основу для расчета воздействия окружающей среды.

Шаг 3: Предоставьте информацию о морском дне или геотехническую информацию, включая тип грунта, профиль слоев, данные о прочности или плотности, уклон морского дна и известные препятствия, поскольку заглубление и эффективность удержания зависят от грунта.

Шаг 4: Подтвердите номинальный вес якоря, утвержденную геометрию якоря, настройку лап относительно стержня, метод обращения с якорем, класс и диаметр цепи, концевое звено, скобу, вертлюг и требуемые размеры соединения.

Шаг 5: Подтвердите марку материала, стандарт изготовления, процедуру сварки, объем неразрушающего контроля, допуски на размеры, маркировку, прослеживаемость, защиту от коррозии и необходимость разборки для транспортировки или стеллажа для якоря.

Шаг 6: Подтвердите объем утверждения и испытаний перед составлением предложения: утвержденный чертеж, обозначение HHP или другого класса, испытание на прочность, сертификаты на материалы, сертификат производителя, присутствие инспектора и пакет окончательной документации.

Шаг 7: Предоставьте количество, название проекта или судна, место доставки, требуемую дату доставки, ограничения по упаковке, ограничения по подъему и обращению, а также соответствующий чертеж швартовной системы или общий чертеж.

Конструкция и соединение якоря

Сварная сборка открытых лап | Центральный стержень | Корона / шарнир и стабилизирующая геометрия | Точка соединения цепи или скобы | Настройка лап, специфичная для проекта | Опциональная разборная конструкция для транспортировки | Защитное покрытие

Характеристики заглубления, удержания и обращения

• Конструкция с открытыми лапами позволяет грунту морского дна обтекать якорь во время заложения и обеспечивает прогрессивное заглубление при соответствии геометрии условиям грунта.
• Относительно большая эффективная площадь лап создает сопротивление грунта после заглубления, что является основной предпосылкой концепции высокой удерживающей силы.
• Стабилизирующая геометрия предназначена для уменьшения неконтролируемого перекатывания и помощи лапам в поддержании подходящей ориентации при заглублении во время тяги при заложении.
• Фактическая удерживающая способность определяется не только весом якоря; на нее влияют профиль грунта, глубина заглубления, угол лап, подъем каната, нагрузка при установке, геометрия якоря и выбранные коэффициенты безопасности.
• Расположение лап относительно стержня должно быть выбрано или подтверждено для морского дна проекта и утвержденной конструкции. Каталожный якорь не должен иметь универсального значения удерживающей способности без проверки проекта.
• Развертывание, испытание на прочность, подъем, обработка на палубе и транспортировка требуют процедуры обращения с якорем, специфичной для проекта, соответствующей весу якоря, судового оборудования, точек подъема и схемы соединения.

Изготовление, испытания и контроль поставки

• Сварное изготовление требует контролируемой резки, формовки, сборки листового металла, выравнивания стержня и лап, а также контроля размеров, чтобы сохранить утвержденную геометрию.
• Поставляемая спецификация включает мягкую сталь и нержавеющую сталь; окончательная марка, механические свойства, свариваемость, ударная вязкость, запас на коррозию и приемка классом должны быть подтверждены. Якоря HHP обычно зависят от утвержденных спецификаций высокопрочных или высокопрочных материалов, а не от общего описания материала.
• WPS / PQR, квалификация сварщика, контроль предварительного подогрева и теплового воздействия, а также неразрушающий контроль критических сварных швов должны соответствовать утвержденному плану производства и инспекции класса.
• Испытание на прочность, проверка удерживающей способности, испытание материалов и присутствие инспектора зависят от проекта и класса. Они должны быть определены до покупки и не предполагаются в качестве стандартных поставок.
• Соединение цепи должно быть проверено как полный путь нагрузки, включая соединение якоря, палец скобы, концевое звено, вертлюг или предцепь, класс цепи и любые переходные размеры.
• Поскольку этот продукт поставляется через заводских партнеров-производителей якорей, предложение должно указывать источник производства, утвержденный чертеж, орган, выдающий сертификат, объем испытаний и прослеживаемость документов, применимые к предлагаемому якорю.

Пользовательские атрибуты

• Тип продукта: Сварной якорь Flipper Delta HHP → сварной якорь с открытыми лапами для морских швартовных и дноуглубительных работ.
• Статус поставки: Дистрибьютор / поставка для проекта → продукт поставляется от квалифицированных производителей якорей и не представлен как произведенный собственными силами.
• Номинальный вес: 300–27 500 кг → выбор по расчетной удерживающей нагрузке, условиям морского дна, методу установки и утвержденной конструкции якоря.
• Конструкция: Сварная стальная конструкция → критическая геометрия, качество сварки, неразрушающий контроль и контроль размеров соответствуют утвержденному чертежу и плану инспекции.
• Материал: Мягкая сталь / утвержденная для проекта высокопрочная сталь; нержавеющая сталь подлежит подтверждению → точная марка и приемка классом требуются до заказа.
• Удерживающая способность: Специфична для проекта → номинальный вес не должен напрямую переводиться в гарантированную удерживающую нагрузку без проверки швартовной системы и геотехнических данных.
• Соединение цепи: Размер F плюс утвержденная деталь соединителя → диаметр и класс цепи, концевое звено, скоба и вертлюг должны быть подтверждены как единая система.
• Обработка поверхности: Черная битумная краска, антикоррозийная краска или индивидуальное покрытие → окончательное покрытие и инспекция соответствуют условиям эксплуатации и спецификации проекта.
• Требование к сертификату: Доступно в соответствии с объемом проекта → утвержденный дизайн, испытание на прочность, обследование класса и документация должны быть указаны в спецификации закупки.

Как это работает

Якорь развертывается с лапами, ориентированными к морскому дну → контролируемая тяга при заложении стабилизирует и поворачивает якорь в направлении заглубления → открытая геометрия лап входит в грунт → заглубленная площадь лап мобилизует сопротивление морского дна → нагрузка швартовной системы передается через стержень и соединитель на якорь-цепь → подъем осуществляется в соответствии с утвержденной процедурой обращения с якорем

Применение

Морские временные швартовные системы | Земснаряды и строительные комплексы | Швартовные буи | Плавучие понтоны и морские сооружения | Морские установки, подпадающие под проектный расчет | Комплекты замены якоря и цепи

Сертификаты и объем поставки

Инспекция и сертификация по классу могут быть оформлены в соответствии с утвержденным типом или проектным расчетом, одобрением производителя, прослеживаемостью материалов, требованием к испытанию на прочность и присутствием инспектора. Наличие зависит от подтверждения заказа и одобрения класса; все перечисленные сертификаты не поставляются автоматически.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя.

Опциональный согласованный объем поставки может включать якорь-цепь, якорь-скобу D или соединитель проекта, вертлюг / предцепь, стеллаж для якоря, сертификаты испытаний, план упаковки и организацию транспортировки, в зависимости от подтвержденных спецификаций.

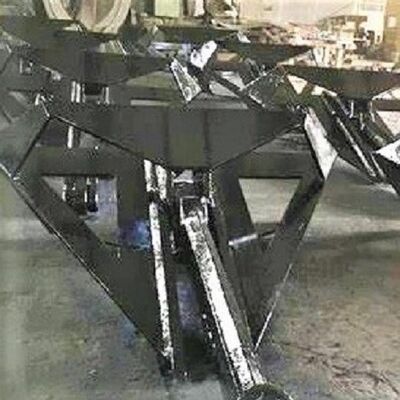

Чертежи и фотографии

FAQ

В1: Как выбрать правильный вес якоря Flipper Delta?

О1: Используйте требуемую удерживающую нагрузку из анализа швартовной системы вместе с данными о морском дне, углом каната, методом установки, геометрией якоря и коэффициентами безопасности проекта. Номинальный вес якоря является лишь одним из входных данных для выбора и не должен рассматриваться как гарантированная удерживающая способность.

В2: Предоставляет ли описание HHP универсальное значение удерживающей силы?

О2: Нет. HHP — это категория проектирования или одобрения якоря, а не единый рейтинг в кН, применимый к любому морскому дну и установке. Предлагаемая конструкция, основание для утвержденных испытаний, условия грунта, заглубление и требования класса должны быть подтверждены для проекта.

В3: Может ли якорь и якорь-цепь поставляться как комплект?

О3: Да, поставка может быть согласована при предоставлении диаметра и класса цепи, общей длины, концевых звеньев, скоб, вертлюгов, объема испытаний на прочность и сертификации, защиты от коррозии, упаковки и требований к доставке. Чертеж соединения якоря должен быть проверен перед окончательным предложением.
