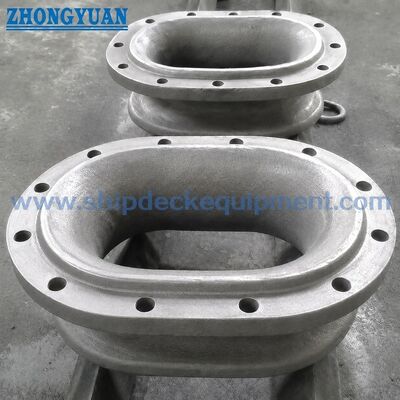

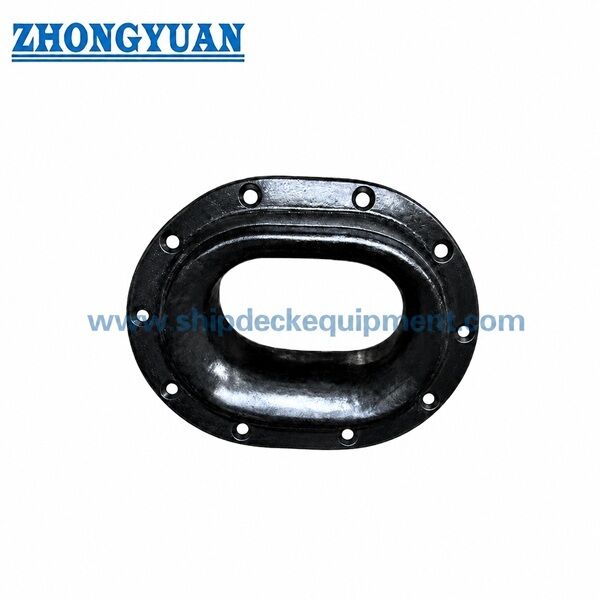

The CB 34-76 Type B bulwark bolted casting steel mooring chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and control the rope lead direction during mooring operationКонструкция типа B предназначена для болтовой установки на оплот и подходит для нового строительства.проекты по замене и ремонту, когда конструкция судна и расположение болтов должны соответствовать стандартным габаритам или чертежам верфи.

Во время отбора должны быть проверены корпус литья, радиус гладкого соприкосновения веревки, отделка поверхности, отверстия для болтов, отверстие для опорного блока и окружающая конструкция судна.Поверхность контакта веревки должна быть гладкой, чтобы уменьшить отталкивание веревкиВ зоне соприкосновения 50 мм вокруг корпуса и конструкции судна не должно быть дефектов литья или поверхности, которые могут повлиять на устройство, качество сидения или затягивание крепежа.

Быстрые спецификации

• Стандарт: CB 34-76 → стандарт для морских причалов, охватывающий тип А, B, C и D.
• Тип: тип с болтами типа B → предназначен для установки на ограждении с нитами или болтами согласно стандартной таблице и чертежу проекта.
• Применимый диапазон канатов: диаметр кабеля 18,6 ≈ 43,5 мм, обход льна 160 ≈ 325 мм, диаметр нейлонового кабеля 35 ≈ 90 мм → помогает сопоставить размер каната с открытием застежки и радиусом контакта каната.
• Основные габариты: L 200×480 мм, L 1 300×685 мм, L 2 400×870 мм → габариты длины ядра для сочетания пространства для открытия и установки блока.
• Размеры отверстий балкона: L3 310705 мм, B3 240545 мм → важно для подготовки к открытию верфи и замены.
• Болты или ниты: диаметр 1224 мм, количество 12 или 16 → окончательная спецификация крепежного элемента должна быть подтверждена с чертежом судна и требованиями класса или площадки.
• Масштаб веса: 22,6205 кг → полезен для планирования предложения, обработки, упаковки и доставки.
• Варианты материалов: литая сталь C-Mn, чугун, литая нержавеющая сталь или специальная сталь для проектов ледоколов → конечный класс материала должен быть подтвержден в спецификации заказа.

Основные технические параметры

Руководство по выбору и расследованию

Шаг 1: Подтвердить стандарт и тип → CB 34-76 тип B, болтованный крепкоплотный конец.

Шаг 2: Подтвердить размер веревки → максимальный диаметр кабеля, периметр льняного или нейлонового кабеля в соответствии с расположением причалов судна.

Шаг 3: Подтвердить основные размеры → L, L1, L2, B, B1, B2 и размеры отверстия опорного блока L3 × B3 для соответствия установки.

Шаг 4: Подтвердите устройство крепления → диаметр болта или нита, количество, соответствие отверстий и предназначение существующего отверстия для нового строительства или замены.

Шаг 5: Подтвердить материал и процесс литья → литье C-Mn стали, чугуна, литой нержавеющей стали или специальной стали;деревянный шаблон или потерянный процесс пены может быть обсужден в соответствии с количеством заказов и требованиями проекта.

Шаг 6: подтверждение обработки поверхности и документации → пескоструй Sa2.5, эпоксидный магазинный праймер, измельченная поверхность из нержавеющей стали или специальное покрытие; сертификат и объем инспекции в соответствии с требованиями проекта.

Структура

• Корпус литья. Гладкий радиус контакта веревки с землей. Открытие ограждения.
• Преимущества литья, установки и техники
• Конструкция типа B предназначена для установки с болтами, поэтому размер отверстия, расположение отверстия и поверхность сидения должны быть проверены по чертежу верфи перед подтверждением заказа..
• Радиус соприкосновения веревки должен быть гладким, чтобы уменьшить отталкивание веревки во время наведения верёвки.
• Процесс литья дерева или потерянной пены может быть выбран в соответствии с количеством заказов, требованиями к поверхности и графиком проекта.
• Проверяют корпус отливки и 50 мм зону соприкосновения вокруг конструкции судна, чтобы избежать дефектов поверхности, которые могут повлиять на устройство, качество сидений или затягивание крепежа.
• Расчет прочности конечных элементов и оптимизация конструкции могут быть организованы при необходимости для рассмотрения проекта, одобрения верфи или специального применения судна.
• Материал, обработка поверхности и объем документации должны быть подтверждены в соответствии с типом сосуда, местом установки и требованиями к классификации.

Атрибуты настройки

• Тип изделия: штурвал типа B с болтованным козырьком → литейный корпус с болтованным или нитетом устройством установки.
• Стандарт: CB 34-76 → подходит, если в проекте указаны ковры для морской причальной установки CB.
• Установка: Установка с болтами на ограждении → используется при закреплении козыря к отверстию ограждения согласно стандарту и чертежу двора.
• Контактная поверхность веревки: гладкий радиус земли → помогает уменьшить трение веревки и местное износ.
• Процесс литья: деревянный рисунок или процесс сброса пены → выбирается в зависимости от количества, размера и требований к поверхности.
• Инженерная проверка: обзор FEA доступен при необходимости → используется для проверки прочности или оптимизации в условиях, специфичных для проекта.

Как это работает

Привязка верёвки приближается к отверстию опорного блока → гладкая поверхность подшипника направляет верёвку → направление верёвки контролируется через отверстие подшипника → нагрузка переносится через корпус литья,крепежные материалы и укрепленная конструкция блока.

Заявления

Грузовые суда. Грузоперевозчики. Танкеры. Рабочие катера. Баржи.

Сертификации и преимущества

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

Сертификат классификации, сертификат материала, протокол инспекции и документы по покрытию доступны в соответствии с требованиями проекта и в соответствии с объемом утверждения класса.

Рисунок и фотографии

Частые вопросы

В1: CB 34-76 типа B - это сварный или болтовый козырь?

Тип B - болтовый тип для установки на ограждении. Диаметр болта или нита, количество и расположение отверстий должны быть проверены с помощью рисунка сосуда до производства.

Вопрос 2: Почему контактная поверхность веревки должна быть гладкой?

Привязка веревки проходит через косы во время привязки и привязки.

Q3: Какая информация требуется для предложения?

Укажите стандарт и тип, размер веревки, требуемые габариты или чертежи, материал, обработка поверхности, требования к крепежному материалу, количество, требования к сертификату.пункт назначения и требуемое время доставки.
