Тип CB/T 3062 Fairleads роликов 3 трубки всеобщих грузит причаливать оборудование

Морской 3 роллеров универсальный фейрлид для компактных кораблей, с канатами для причалов. CB/T 3062 Type A

Обзор продукции

Marine 3 Roller Universal Fairlead - это компактный и экономичный ролик, используемый для базовых привязок судов и на палубе.CB/T 3062 Тип А предназначен для двух вертикальных роликов и одного нижнего горизонтального ролика, помогая веревке плавно проходить из трех направлений, снижая при этом прямой контакт веревки со структурой палубы.

По сравнению с 5-катушными, 7-катушными или 9-катушными фейрлидами, 3-катушный тип не предназначен для представления сложной многонаправленной тяжелой установки.меньшее количество установок, более легкое обслуживание и более низкие затраты на проект, что делает его подходящим для небольших и средних судов, вспомогательных причалов и общих устройств верёвки, где путь верёвки относительно прост.

Быстрые спецификации

• Тип продукта: CB/T 3062 Type A 3 Roller Universal Fairlead → компактный базовый ролик для верёвки верёвки для причалов.

• Расположение роликов: 2 вертикальных ролика + 1 нижний горизонтальный ролик → направляет веревку с трех практических направлений и уменьшает местное трение.

• номинальный диапазон размеров: от 100 до 320 → охватывает диаметры стальных проволочных канатов от 14 до 44 мм и диаметры нейлоновых канатов от 36 до 100 мм.

• диапазон SWL: от 54 до 533 кН в соответствии с приведенной таблицей параметров → выбор размера должен соответствовать рисунку судна и расположению причала.

• Масштаб веса: 112 - 2122 кг → полезен для установки на палубе, подъема при установке, упаковки и оценки груза.

• Выбор материала: C-Mn сталь, мягкая сталь или нержавеющая сталь в зависимости от заказа → конечный материал и объем сертификата должны быть подтверждены до предложения.

• Обработка поверхности: взрыв до Sa2.5/S2.5 по спецификации + эпоксидный прокладка, оцинкованный, полированный или индивидуальный покрытие → выбран в соответствии с системой покрытия сосуда.

• Позиционирование: экономичное решение на 3-х роликах для базового руководства веревкой → не такое же позиционирование продукта, как многороллевые 5 / 7 / 9 ролики.

Основные технические параметры

Основные параметры веб-страницы для CB/T 3062 Type A 3 Roller Universal Fairlead. Размеры в мм, если не указано иное.

Руководство по выбору и расследованию

• Шаг 1: подтвердить CB/T 3062 тип А и номинальный размер согласно чертежу сосуда, диаметру стальной проволоки или диаметру нейлоновой веревки.

• Шаг 2: Подтвердите направление провода веревки и положение установки.

• Шаг 3: подтвердите требования SWL, тип веревки, диаметр веревки, расположение палубы и доступное пространство для фундамента перед производством.

• Шаг 4: Подтвердить требования к материалу: C-Mn сталь, мягкая сталь, нержавеющая сталь или конкретный материал проекта.

• Шаг 5: Подтвердить обработку поверхности: взрыв и прокладка праймера, оцинкованная отделка, полированная поверхность из нержавеющей стали или полная система морского покрытия.

• Шаг 6: подтвердите требование к сертификату, количество, место назначения, требуемое время доставки и предоставьте чертежи судна или справочные фотографии, если они доступны.

Структура

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

Преимущества проектирования, установки и обслуживания

• Устройство с тремя роликами обеспечивает простую верёвку для обычных положений стоянки, где не требуется полная многороллевая верёвка.

• Компактная конструкция помогает сократить занятое площадь на палубе, что делает ее подходящей для небольших и средних судов или вспомогательных мест причаления.

• Ролики уменьшают непосредственный контакт веревки с стальными конструкциями, помогая снизить трение и защитить поверхность веревки во время привязки.

• Устройство типа А с двумя вертикальными роликами и одним нижним горизонтальным роликом поддерживает направление веревки с практических направлений на уровне палубы.

• По сравнению с более высоким количеством роликов, конструкцию легче осмотреть, перекрасить, смазать и обслуживать.

• Материал, покрытие и объем сертификатов могут быть организованы в соответствии с заказом, спецификацией сосуда и процедурой утверждения класса.

Атрибуты настройки

• Стандарт: CB/T 3062-2011 Type A → используется, когда спецификация проекта требует китайского морского универсального стандарта.

• Позиционирование продукта: базовый компактный 3-роллерный фейрлид → подходит для обычного руководства веревкой, а не для сложных многонаправленных приложений 9-роллеров.

• Количество роликов: 3 ролика → два вертикальных ролика и один нижний горизонтальный ролик для простой и экономичной структуры руководства.

• Диапазон верёвки: стальная проволока 1444 мм / нейлоновая верёвка 36100 мм → выбирается в зависимости от плана причаления судна и спецификации верёвки.

• SWL: 54-533 кН в соответствии с номинальным размером → не заменяют проверку проекта, проверку конструкции палубы или одобрение класса, если это требуется.

• Материал: С-Мн сталь / мягкая сталь / нержавеющая сталь → конечный класс, прослеживаемость и сертификат должны быть подтверждены до заказа.

• Обработка поверхности: взрыв + магазинный праймер / оцинкованный / полированный / индивидуальный → система покрытия должна соответствовать требованиям защиты сосуда от коррозии.

• Требования к сертификату: доступны в зависимости от требований проекта → сертификат класса и свидетельство о проверке зависят от объема заказа и одобрения класса.

Как это работает

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

Заявления

Система привязки судов. На палубе верёвки. Малые и средние суда. Рабочие лодки. Внутренние суда.

Сертификации и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классификационного общества.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

Рисунок и фотографии

Частые вопросы

Вопрос 1: Каково основное расположение трехугольника?

Ответ: 3-катушный фэрлид - это базовый, компактный и экономичный продукт для верёвки верёвки для обычных позиций привязки судов.7 или 9 роликов, используемые для более сложных канатов.

Вопрос 2: Как выбрать правильный номинальный размер?

A2: Выберите размер в соответствии с типом веревки, диаметром веревки, SWL, расположением палубы судна и чертеж установки.

Q3: Можно ли настроить материал, подшипник и покрытие?

A3: Материал и обработка поверхности могут быть подтверждены в соответствии с требованиями проекта.спецификация заказа и требование к проверке.

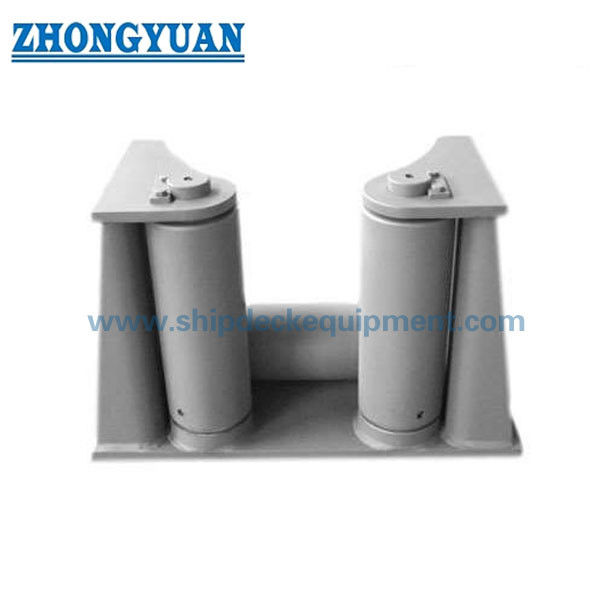

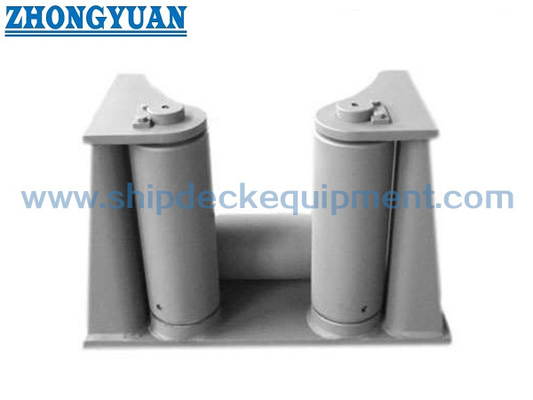

Рисунок CB/T 3062 Тип А 3 трубные ролики универсальные фейрлиды оборудование для причаления судов
