Швартовная колодка, установленная на фальшборте, JIS F 2007, тип B | Направляющая для троса из литой стали с круглым отверстием
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |

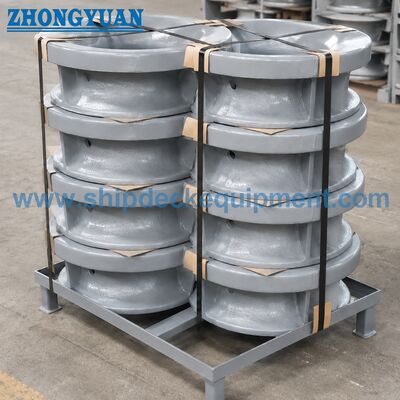

| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| тип: | Тип б | Материалы: | Литье C-Mn стали, Литье нержавеющей стали, также можем поставлять специальную сталь для ледокола. |
|---|---|---|---|
| Технический стандарт: | ДЖИС Ф 2007-1976 | Масса: | 17,5-45,5 кг |
| Обработка поверхности: | пескоструйка до S2,5 + один слой эпоксидной фабрики праймера, оцинкованный, полированный, доступная | Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей. |
| Выделить: | Швартовная тумба с креплением JIS F 2007,Круглое литое стальное швартовное устройство,Направляющая для корабельного швартовного каната типа JIS B |
||
Характер продукции

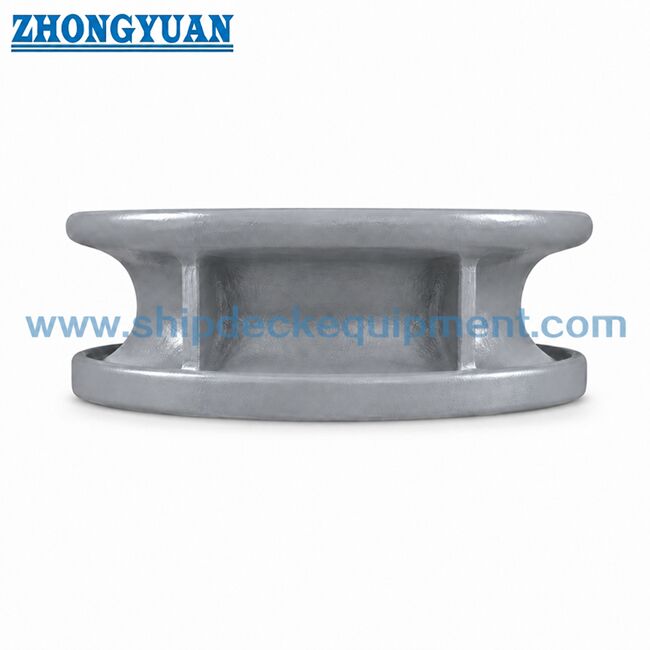

Швартовная колодка, установленная на фальшборте, JIS F 2007, тип B | Направляющая для троса из литой стали с круглым отверстием
Обзор продукта
Швартовный клин JIS F 2007 Type B, установленный на фальшборте, представляет собой направляющую для троса из литой стали с круглым отверстием. Он устанавливается на фальшборте судна для направления швартовных канатов через компактное круглое отверстие и обеспечивает плавный радиус контакта для управления направлением каната.
По сравнению с типом А, тип Б имеет меньший размерный ряд от 150 до 300 и более компактный круглый канатный проход. Он подходит для швартовки у фальшборта небольшого и среднего размера, где для чертежа судна требуется круглое отверстие, а не длинное овальное отверстие.
Краткие характеристики
• Тип: JIS F 2007, круглое отверстие типа B → компактный круглый канатный проводник для швартовных позиций, установленных на фальшборте.
• Диапазон номинальных размеров: от 150 до 300 → ориентирован на меньшие и средние швартовые устройства.
• Стандарт: JIS F 2007-1976 → ссылка на размеры и обозначение типа B.
• Стандартный материал: литая сталь SC42 в соответствии с JIS G 5101 → литая сталь C-Mn, нержавеющая сталь или специальная сталь. Могут обсуждаться вопросы.
• Расчетная масса: от 17,5 до 45,5 кг → полезна для погрузочно-разгрузочных работ, упаковки, установки и расчета стоимости перевозки.
• Обработка поверхности: пескоструйная обработка Sa2,5 + эпоксидная межоперационная грунтовка для литой стали → полировка обычно ограничивается контактными поверхностями из нержавеющей стали.
• Основное внимание в производстве: радиус контакта круглого отверстия, надежность отливки, контроль зоны сварки и снижение риска образования тонкостенных трещин.
Основные технические параметры
Основные размеры веб-страницы швартовного клина типа B JIS F 2007. Размеры указаны в мм, если не указано иное.
|
Номинальный размер |
л |
Л1 |
Л2 |
Б |
С |
Р3 |
Т |
Количество ребер |
Нога сварного шва |
Расчетная масса (кг) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17,5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23,5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37,5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45,5 |
Контрольный диаметр каната следует сверить с устройством швартовки судна и спецификациями проекта.
|
Номинальный размер |
Применимый диаметр манильского каната (мм, ссылка) |
Применимый диаметр троса (мм, ссылка) |
|---|---|---|
| 150 | 45 | 18 (6х12) |
| 200 | 50 | 20 (6х12) |
| 250 | 60 | 22,4 (6x12) |
| 300 | 70 | 24 (6х24) |
Руководство по выбору и запросам
Шаг 1: Подтвердите круглое отверстие JIS F 2007 типа B и номинальный размер от 150 до 300 в соответствии с диаметром каната и чертежом сосуда.
Шаг 2: Подтвердите, требует ли конструкция фальшборта компактного круглого отверстия, а не более длинного овального отверстия типа А.
Шаг 3. Проверьте конструкцию фальшборта, состояние сварки и окружающую арматуру, особенно для тонкостенных и прилегающих к сварным швам участков.
Шаг 4. Подтвердите требования к материалу: литая сталь SC42, литая сталь C-Mn, нержавеющая сталь или специальная сталь.
Шаг 5: Подтвердите обработку поверхности, требования к полировке, объем сертификата, свидетельство проверки, количество, пункт назначения и время доставки.
Шаг 6: Предоставьте установочный чертеж, чертеж конструкции фальшборта или справочные фотографии, если таковые имеются.
Структура
Круглое отверстие для веревки | Литой стальной корпус | Сварное устройство на фальшборте | Гладкий радиус контакта каната | Зона сварного соединения | Ребрышки по стандарту | Цеховая грунтовка или отделка нержавеющей стали
Преимущества дизайна и качества
• Круглое отверстие обеспечивает компактный проход для каната там, где для фальшборта требуется круглая направляющая вместо более длинного отверстия типа А.
• Области контакта с веревкой закругляются, обрабатываются и сглаживаются после отливки, чтобы уменьшить резкий местный контакт и обеспечить защиту веревки.
• Качество литья контролируется в соответствии с принятыми критериями морского литья, с упором на производительность, качество сварки и приемку контроля.
• Зона литого изделия шириной 50 мм, примыкающая к сварке, контролируется и обрабатывается в соответствии с требованиями для уменьшения вредных воздействий вблизи границы сварного шва.
• Поскольку тип B поставляется только в размерах от 150 до 300, контроль толщины стенки и поверхности сварного шва особенно важен во время производства и установки.
• При необходимости анализ прочности на основе FEA можно использовать для проверки концентрации напряжений вокруг круглого отверстия, ребер и зоны сварной опоры.
Пользовательские атрибуты
- Стандарт: JIS F 2007-1976 → используйте, когда верфь или спецификация проекта требуют стандартных размеров швартовной трубы/швартовой колодки JIS.
- Тип: Круглое отверстие типа B → подходит для компактного кругового пропуска каната через фальшборт.
- Номинальный размер: 150/200/250/300 → выберите по диаметру каната, доступному пространству фальшборта и чертежу судна.
- Материал: литая сталь SC42 в качестве стандартного образца → возможна литая сталь C-Mn, нержавеющая сталь или специальная сталь.
- Обработка поверхности: пескоструйная обработка Sa2,5 + эпоксидная межоперационная грунтовка → полированная обработка в основном применяется к контактным поверхностям из нержавеющей стали, если это указано.
- Контроль зоны сварки: 50 мм вокруг места сварки → контролируется для уменьшения вредных воздействий, влияющих на качество сварки.
- Требование к сертификату: Сертификат производителя или сертификат класса в соответствии с заказом → проверка класса должна быть подтверждена перед предложением.
Как это работает
Выравнивание отверстия фальшборта → Канат проходит через круглую подкладку → Плавный радиус контакта определяет направление каната → Литой корпус передает местное контактное усилие на сварную конструкцию фальшборта → Осмотр и нанесение покрытия после установки
Приложения
Малые суда | Рабочие лодки | Буксиры | Баржи | Служебные катера | Отверстия для фальшбортов | Причальные позиции в гавани | Замена колодок JIS F 2007 Тип B
Сертификаты и преимущества
Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом проверки, отслеживаемостью материалов и процедурой утверждения классовым обществом.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей.
Рисование и фотографии
Часто задаваемые вопросы
Вопрос 1: В чем основная разница между JIS F 2007 типа A и типа B?
A1: Тип A имеет овальное отверстие и охватывает размеры от 150 до 500. Тип B имеет круглое отверстие и охватывает размеры от 150 до 300. Выбор зависит от канатной дороги, расположения отверстий в фальшборте и конструктивного чертежа судна.
Вопрос 2. Почему контроль зоны сварки важен для типоразмеров B от 150 до 300?
A2: Размеры типа B относительно компактны и могут иметь более тонкие секции стенок вблизи места сварки. Контролируемая разливка, правка и подготовка зоны сварки помогают снизить риск образования трещин во время сварки на верфи.
В3: Какая информация необходима перед предложением для типа B?
A3: Подтвердите тип, номинальный размер, материал, обработку поверхности, количество, требования к сертификату, установочный чертеж, пункт назначения и время доставки. Объем проверки класса должен быть подтвержден перед предложением.
