Изготовленный двойной козырь с широкой основной пластиной JIS F 2001 Type B
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Стандартный: | JIS F 2001 Тип Б | Диапазон SWL: | 29KN- 981KN |
|---|---|---|---|
| Материалы: | C-Mn сталь, нержавеющая сталь, также может поставлять специальную сталь для ледокола | Номинальные диаметры: | от 100 до 800 мм |
| Масса: | 18от.9 до 3071 кг | Обработка поверхности: | пескоструйка до S2.5 + один слой эпоксидной фабрики, полированная нержавеющая сталь, доступна индиви |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS и т. д. | ||
| Выделить: | Пал 2001-1990 зачаливания шлюпки JIS f,пал зачаливания шлюпки,Корабль JIS f 2001-1990 причаливая оборудование |
||
Характер продукции

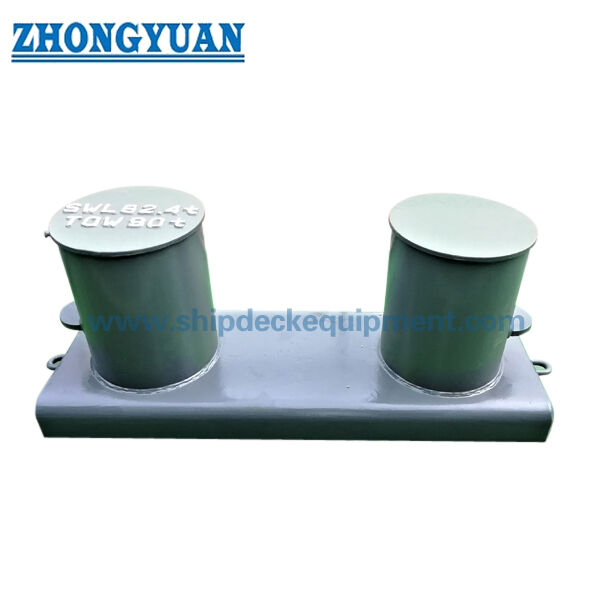

Сборный швартовный кнехт с двойной бородкой и широкой опорной плитой | JIS F 2001 Тип Б
Обзор продукта
Изготовленный по стандарту JIS F 2001 швартовный кнехт типа B с двумя бородками представляет собой сварной швартовочный фитинг для судов, используемый для крепления швартовных тросов на палубах судов. В конструкции типа B используются две готовые стойки на широкой опорной плите, а столбик обычно выбирается по стандартному типу, номинальному диаметру, SWL, расположению палубы, типу троса, месту сварки, требованиям к покрытию и объему сертификата.
В этой сварной стальной конструкции стойки могут быть изготовлены из стальной трубы или из стальной пластины, свернутой в трубу и сваренной. Соединение трубы с основанием должно быть подготовлено с помощью подходящей сварки с разделкой кромок, а соединение палубы должно соответствовать утвержденным на верфи деталям сварки. Сварные швы или края, которые могут контактировать с швартовной линией, должны быть зачищены и отшлифованы, чтобы уменьшить местное истирание каната во время эксплуатации.
Краткие характеристики
• Тип изделия: сборный швартовный кнехт с двойной бородкой и широкой опорной плитой → палубная сварная точка швартовки для палубных устройств судов.
• Стандарт и тип: JIS F 2001, тип B, со ссылкой на ISO 13795 → столбик с опорной плитой для судов и морской техники.
• Диапазон SWL: от 29 до 981 кН из прилагаемой таблицы → используется для первоначального выбора размера болларда; усиление палубы и ее утверждение остаются в зависимости от проекта.
• Диапазон номинальных диаметров: от 100 до 800 мм → охватывает места для швартовки на палубе малых и больших судов в пределах предусмотренного диапазона размеров Типа B.
• Внешний диаметр стойки: от Φ114,3 до Φ812,8 мм → размер ключевой стойки для визуальной проверки, планирования производства и сопоставления чертежей на веб-странице.
• Диапазон веса: от 18,9 до 3071 кг → полезен при составлении цен, погрузочно-разгрузочных работах, упаковке, планировании транспортировки и подготовке к установке на верфи.
• Маршрут изготовления: стальная труба или стальная пластина, свернутая в трубу → продольные сварные швы и участки контакта с канатом должны быть отшлифованы, где это применимо.
• Обработка поверхности: пескоструйная очистка Sa 2,5 + один слой эпоксидной межоперационной грунтовки → полировка, оцинковка или обработка по индивидуальному заказу могут обсуждаться, если указано.
Основные технические параметры
Основные размеры веб-страницы изготовленного по стандарту JIS F 2001 типа B швартовного кнехта с двумя бородками. Размеры указаны в мм, если не указано иное. Значения SWL взяты из прилагаемой таблицы и не должны конвертироваться в MBL каната, испытательную нагрузку или разрывную нагрузку без подтверждения проекта.
| Номинальный диаметр. (мм) | SWL (кН) | Вес (кг) | А (мм) | Б(мм) | С(мм) | Д(мм) | Φ(мм) |
| 100 | 29 | 18,9 | 196 | 250 | 165 | 445 | 114,3 |
| 125 | 39 | 29,4 | 246 | 315 | 195 | 540 | 139,8 |
| 160 | 49 | 44,7 | 316 | 400 | 225 | 670 | 165,2 |
| 200 | 78 | 79,5 | 378 | 500 | 290 | 860 | 216,3 |
| 250 | 118 | 139 | 470 | 630 | 360 | 1065 | 267,4 |
| 315 | 196 | 261 | 597 | 800 | 430 | 1300 | 318,5 |
| 355 | 255 | 361 | 663 | 890 | 480 | 1475 | 355,6 |
| 400 | 314 | 502 | 749 | 1000 | 550 | 1630 г. | 406,4 |
| 450 | 382 | 685 | 841 | 1130 | 620 | 1840 г. | 457,2 |
| 500 | 451 | 911 | 928 | 1250 | 690 | 2040 год | 508,0 |
| 560 | 549 | 1208 | 1025 | 1380 | 750 | 2240 | 558,8 |
| 630 | 686 | 1601 г. | 1152 | 1570 г. | 820 | 2510 | 609,6 |
| 710 | 804 | 2252 | 1294 | 1750 г. | 960 | 2840 | 711,2 |
| 800 | 981 | 3071 | 1480 г. | 2000 г. | 1100 | 3240 | 812,8 |
Руководство по выбору и запросам
Шаг 1: Подтвердите изготовление швартовного кнехта с двумя бородками, изготовленного по стандарту JIS F 2001 типа B, и выберите номинальный диаметр / SWL в соответствии с устройством швартовки судна.
Шаг 2. Подтвердите тип каната, его размер, ожидаемое направление хода каната, расположение швартовной линии, а также то, предназначен ли кнехт для строительства или замены.
Шаг 3. Подтвердите положение установки палубы, усиление палубы, место сварки опорной плиты, подготовку канавок и любые требования верфи к сварке или неразрушающему контролю.
Шаг 4. Подтвердить требования к изготовлению: стойки из стальных труб или стальная пластина, свернутая в трубу, сварка канавок между трубой и основанием и шлифовка сварных швов в местах контакта с канатом.
Шаг 5. Подтвердите марку материала, обработку поверхности, систему покрытия, требования к оцинковке/полировке, если применимо, и требования к защите от коррозии.
Шаг 6: Подтвердите объем сертификата перед предложением: сертификат производителя, сертификат материала, сертификат класса, свидетельская проверка или требование утверждения класса.
Шаг 7: Укажите количество, тип сосуда, установочный чертеж или справочную фотографию, место доставки, требования к упаковке и необходимое время доставки.
Структура
Две готовые вертикальные стойки | Широкая опорная пластина | Сварные швы между трубой и основанием | Палуба сварочная кромка | Гладкие швы, контактирующие с веревкой | Производство стальных или катаных труб | Заводская грунтовка или специальная обработка поверхности
Преимущества изготовления, сварки и швартовки
• Широкая опорная плита типа B обеспечивает прозрачное сварное соединение с палубой для швартовки судов; Окончательное усиление палубы и детали сварных швов должны быть подтверждены верфью или проектным бюро.
• Стойки из стальных труб или опоры из катаных стальных листов могут использоваться в соответствии с требованиями проекта, наличием материалов и планом изготовления.
• Когда пластина сворачивается в трубу, продольный шов должен быть сварен и отшлифован, особенно там, где веревка может проходить или касаться поверхности стойки.
• Подготовка канавок в месте соединения трубы с основанием обеспечивает более глубокое проплавление сварного шва и лучшую целостность конструкции, если она выполняется в соответствии с утвержденной технологической документацией.
• Сварная кромка настила может быть подготовлена для сварки с глубоким проплавлением, если это требуется чертежом проекта, но окончательная форма сварного шва, участок сварного шва, неразрушающий контроль и сертификат класса должны быть подтверждены до начала производства.
• Гладкие, обработанные поверхности, контактирующие с тросом, помогают уменьшить резкий местный контакт с проволочным тросом, тросом из манильского/сизалевого волокна или синтетическим тросом во время обычных операций по швартовке.
• Поставляемый диапазон SWL от 29 до 981 кН позволяет покупателю выбирать режим швартовки, не смешивая SWL с MBL троса, испытательной нагрузкой или разрывной нагрузкой.
• Обработку поверхности можно подобрать в соответствии со спецификациями окраски резервуара, коррозионной средой и требованиями проверки владельцем.
Пользовательские атрибуты
• Стандарт: JIS F 2001, тип B → используйте, когда чертеж судна или спецификация владельца требуют установки столбика с опорной плитой типа B.
• Название продукта: Изготовленный швартовный кнехт с двойной бородкой → палубный швартовочный фитинг для крепления швартовных тросов, а не подъемного устройства.
• Форма основания: широкая опорная пластина → обеспечивает зону сварки настила и должна быть сверена с усилением настила и деталями сварных швов.
• Диапазон SWL: от 29 до 981 кН → выбирайте согласно прилагаемой таблице и проектному расчету швартовки.
• Номинальный диаметр: от 100 до 800 мм → основной размер для составления предложения, сопоставления чертежей и идентификации продукта.
• Варианты материалов: сталь C-Mn/нержавеющая сталь/специальная сталь для проектов ледоколов → окончательный сорт материала и возможность отслеживания должны быть подтверждены.
• Метод изготовления: стальная труба или стальная пластина, свернутая в трубу → обработка сварных швов важна для защиты от контакта с веревкой.
• Требования к сварке: сварные швы трубы с основанием и настилом с подготовленными канавками → окончательная форма сварного шва, WPS, неразрушающий контроль и объем контроля класса должны быть подтверждены.
• Применимый стандарт каната: стальной канат, канат из манильского и сизальского волокна, синтетический канат → размер каната и расположение поводков должны быть подтверждены чертежом судна.
• Обработка поверхности: пескоструйная обработка Sa 2,5 + эпоксидная межоперационная грунтовка в качестве образца → окончательное покрытие, гальванизация или полировка соответствуют требованиям проекта.
• Требование к сертификату: предоставляется по запросу в соответствии с требованиями проекта → область проверки класса и одобрения должна быть подтверждена перед предложением.
Как это работает
Швартовный трос проходит вокруг кнехта с двумя бородками → Нагрузка от троса воспринимается двумя изготовленными стойками → Местная сила передается через сварные швы трубы к основанию и широкую опорную плиту → Нагрузка передается на усиленную конструкцию палубы через сварной шов палубы → Проверка и окончательное покрытие выполняются в соответствии с требованиями проекта
Приложения
Балкеры | Танкеры | Контейнеровозы | Генеральные грузовые суда | Рабочие лодки | Буксиры | Палубные причальные станции для судов | Новостройки верфи | Проекты замены и ремонта
Сертификаты и преимущества
Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом проверки, отслеживаемостью материалов, сварочной документацией и процедурой утверждения классовым обществом.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей.

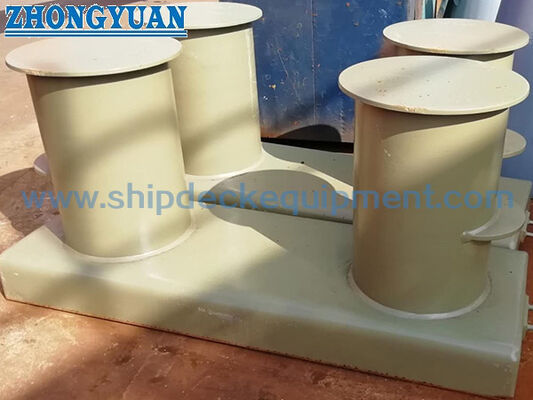

Рисование и фотографии
Часто задаваемые вопросы
Вопрос 1: Как правильно выбрать размер столбика JIS F 2001 типа B?
A1: Выберите номинальный диаметр и SWL в соответствии с устройством швартовки судна, типом каната, размером каната, направлением направления каната, усилением палубы и требованиями утверждения проекта. Прилагаемая таблица SWL предназначена для выбора кнехтов и не должна рассматриваться как MBL троса или испытательная нагрузка.
Вопрос 2. Почему широкая опорная плита важна для столбов типа B?
A2: Широкая опорная плита обеспечивает сварку палубы и помогает распределить силу кнехта по конструкции судна. Фактическая толщина палубного листа, усиление, форма сварного шва и требования к проверке должны быть подтверждены верфью или проектным бюро.
В3: Какие детали сварки и изготовления должны быть подтверждены перед заказом?
A3: Подтвердите, изготовлены ли стойки из стальной трубы или катаной стальной листовой трубы, детали сварного шва между трубой и основанием, подготовку сварного шва настила, требования к сварному шву или проплавлению, объем WPS / NDT, сертификат материала, обработку поверхности и требуется ли подтверждение класса.
