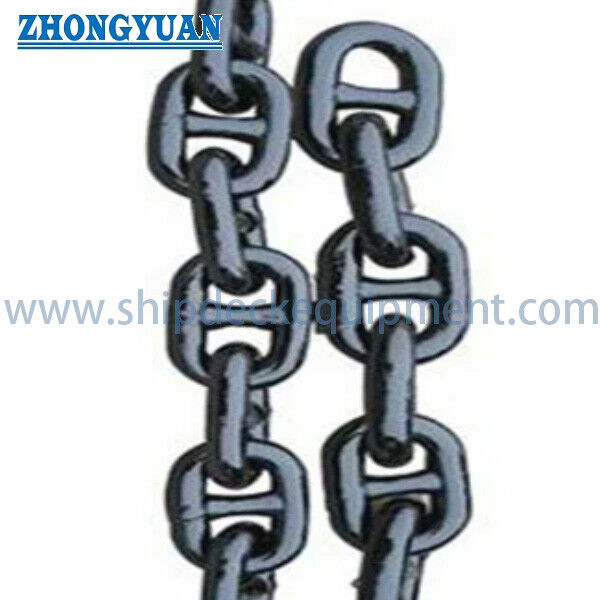

Сварная рыболовная цепь для траулинга и аквакультуры.

Сварная рыболовная цепь для траления и аквакультуры | Короткое, среднее и длинное звено

Обзор продукта

Сварная рыболовная цепь представляет собой стальную цепь с круглыми звеньями, используемую в качестве конструктивного и изнашиваемого элемента в коммерческом рыболовном оборудовании, траловых сетях, цепных матрицах, узлах контакта с грунтом, системах утяжеления рыболовных сетей и некотором оборудовании для аквакультуры. Она поставляется в конфигурациях с коротким, средним и длинным звеном, чтобы покупатель мог сбалансировать прочность, массу на метр, внутренний зазор звена, пространство для крепления и взаимодействие цепи с сетями, скобами, вертлюгами, веревками и другими компонентами рыболовного оборудования.

Этот продукт следует выбирать исходя из фактической конфигурации рыболовного оборудования, а не только по диаметру цепи. Требуемая информация включает тип звена, номинальный диаметр, шаг, внутреннюю ширину, внешнюю ширину, общую длину, концевые фитинги, минимальную разрывную нагрузку, класс материала, состояние термообработки, отделку поверхности, среду износа и инспекционные документы. Указанная минимальная разрывная нагрузка является значением силы разрыва цепи; это не рабочая нагрузка, безопасная рабочая нагрузка или грузоподъемность.

Конфигурации продукта

• Короткое звено (SL): компактный шаг и более высокая масса на метр → полезно там, где предпочтителен плотный профиль цепи, контролируемое движение и ограниченный внутренний зазор.
• Среднее звено (ML): промежуточный шаг и вес → балансирует гибкость цепи, зазор для компонентов, массу и удобство крепления.
• Длинное звено (LL): более длинный шаг и меньшая масса на метр при том же диаметре → обеспечивает больше внутреннего пространства для скоб, вертлюгов, соединителей, сетки или других креплений рыболовного оборудования.
• Стандартные длины и концевые соединения: поставляется в виде нарезанных длин, бухт, пакетов, узлов или секций по проекту → концевые звенья и аксессуары должны быть подтверждены до производства.
• Варианты материалов: высокопрочная легированная сталь, углеродистая сталь или нержавеющая сталь могут быть обсуждены → опубликованная таблица разрывной нагрузки не может применяться к различным классам материалов без отдельной проверки.
• Отделка поверхности: натуральный цвет, окрашенная, гальванизированная электролитическим способом, горячеоцинкованная, или покрытие по проекту → выбор отделки зависит от воздействия морской воды, истирания, требуемого срока службы и допуска размеров.

Ключевые данные для выбора

• Номинальный диаметр: 7–28 мм в поставляемом диапазоне → определяет поперечное сечение звена, массу цепи, совместимость с соединителями и потенциальную разрывную силу.
• Шаг звена: 21–150 мм в зависимости от типа и диаметра → влияет на гибкость, внутренний зазор, поведение при контакте и количество звеньев на метр.
• Внутренняя ширина: 10–44 мм в поставляемой таблице → должна вмещать скобы, вертлюги, веревки, фитинги для сетей и соседние звенья без заедания.
• Внешняя ширина: 25,5–103 мм в поставляемой таблице → влияет на пространство, зазор в направляющих, плотность упаковки и взаимодействие с конфигурацией рыболовного оборудования.
• Удельный вес: 0,82–14,41 кг/м → поддерживает расчет общего веса оборудования, планирование погрузочно-разгрузочных работ, оценку фрахта и проектирование контакта с дном.
• Минимальная разрывная нагрузка: 60–980 кН в поставляемой таблице → справочное значение при разрушающем испытании, а не допустимая рабочая нагрузка.
• Класс материала: подлежит подтверждению → разрывная сила зависит от класса стали, качества сварки, термообработки, геометрии звена и метода испытания.
• Назначение: рыболовное оборудование / траление / аквакультура → подъем, перемещение персонала, буксировка судов и швартовка требуют отдельных стандартов и сертификации.

Основные технические параметры

Как выбрать цепь с коротким, средним или длинным звеном

• Выбирайте короткое звено, когда приоритетом являются компактная геометрия, более высокая масса цепи на метр, уменьшенное внутреннее движение и тесное взаимодействие с сетью или узлом контакта с грунтом.
• Выбирайте среднее звено, когда применение требует практического баланса между массой цепи, гибкостью, внутренним зазором и совместимостью с фитингами.
• Выбирайте длинное звено, когда важны меньшая масса на метр и большее пространство для крепления, особенно когда скобы, вертлюги, соединители, сетка или сменные компоненты должны проходить через звено.
• Проверьте опору и артикуляцию соединителя. Соединитель, который проходит через звено, все еще может заедать, создавать боковую нагрузку или иметь малый радиус контакта, что снижает производительность узла.
• Подтвердите полный путь нагрузки. Прочность цепи сама по себе не определяет грузоподъемность концевых звеньев, скоб, вертлюгов, фитингов для сетей, сварных креплений или всего рыболовного оборудования.

Материал, сварка и термообработка

Рыболовная цепь обычно изготавливается из круглой стальной проволоки, сформированной в звенья и закрытой контролируемым процессом сварки, таким как стыковая сварка оплавлением. Для высокопрочных цепей производственный процесс может включать удаление грата сварки, термообработку, калибровку, проверку размеров и механические испытания. Класс материала и состояние термообработки должны соответствовать требуемой минимальной разрывной нагрузке.

• Высокопрочная легированная сталь: обычно предпочтительна, когда соотношение диаметра и прочности требует термообработанного класса цепи.
• Углеродистая сталь: подходит для общих рыболовных или сетевых применений только тогда, когда ее класс, свариваемость, термообработка и подтвержденная разрывная нагрузка соответствуют требованиям проекта.
• Нержавеющая сталь: выбирается для коррозионной стойкости в определенных средах; класс, состояние сварки, прочность, риск заедания и цена должны быть подтверждены отдельно.
• Замена материала не сохраняет автоматически табличную разрывную нагрузку. Углеродистая сталь, легированная сталь и нержавеющая сталь требуют собственной основы механических свойств и испытаний.
• Исходное утверждение о «термостойкости» не следует использовать как общую характеристику продукта. Эксплуатация при высоких температурах требует указания материала, диапазона рабочих температур, данных о сохранении прочности и анализа применения.

Отделка поверхности и защита от коррозии

• Горячее цинкование: обеспечивает более толстое цинковое покрытие для защиты от морской коррозии, но толщина покрытия, прилегание звена, зона сварки и влияние на механические свойства должны контролироваться.
• Электролитическое цинкование: обеспечивает более тонкое и равномерное цинковое покрытие, обычно с меньшим запасом коррозионной стойкости в долгосрочной перспективе, чем горячее цинкование.
• Окрашенная или покрытая отделка: обеспечивает идентификацию и первоначальную защиту от коррозии; следует ожидать истирания в зонах контакта с дном и в местах сочленения звеньев.
• Натуральный цвет / черная отделка: подходит там, где покрытие не требуется или где цепь будет подвергнута специальной обработке после сборки.
• Отделка из нержавеющей стали: травление, пассивация, полировка или другая отделка могут быть указаны в зависимости от класса и среды эксплуатации.
• Отсутствие поверхностной обработки не исключает износ. Интервалы инспекции должны учитывать потери от коррозии, износ между звеньями, состояние сварки, деформацию, трещины и повреждение покрытия.

Контроль качества и испытания

• Проверка сырья → подтверждение класса стали, номера плавки, химического состава и документации по механическим свойствам.
• Проверка размеров → проверка номинального диаметра, шага, внутренней ширины, внешней ширины, формы звена и допуска длины.
• Проверка сварки → осмотр места сварки, удаления грата, выравнивания, поверхностных признаков и геометрии звена.
• Контроль термообработки → запись цикла печи, идентификации партии, твердости и результатов механических испытаний при указании высокопрочных классов.
• Механические испытания → испытания на пробную нагрузку, растяжение и минимальную разрывную нагрузку могут быть организованы по партиям или образцам в соответствии с согласованной спецификацией.
• Прослеживаемость и маркировка → идентификация типа, размера, класса, партии, длины, отделки и ссылки на документ об испытаниях при необходимости.
• Окончательная документация → сертификат испытаний производителя, сертификат материала, отчет о размерах, отчет о покрытии и записи свидетелей третьих сторон доступны в соответствии с объемом заказа.

Применение в рыболовстве и аквакультуре

Донное траловое оборудование | Цепи для щековых тралов | Цепные матрицы | Сборочные узлы обвязки и подбора | Утяжеление траловых сетей | Соединения рыболовных сетей | Сменные изнашиваемые секции | Оборудование для сетей и клеток аквакультуры | Сборочные узлы рыболовного оборудования по проекту

Ссылки на оборудование ФАО описывают использование цепей в щековых траловых установках и цепных матрицах, где цепь непосредственно контактирует с морским дном и рыболовной сетью. Поэтому окончательный тип и размер цепи должны выбираться проектировщиком рыболовного оборудования в соответствии со скоростью траления, состоянием дна, массой оборудования, износом, целевыми видами, мощностью судна и местными рыболовными правилами.

Руководство по выбору и запросу

Шаг 1: Укажите применение: траловая цепь, щековая цепь, цепная матрица, обвязка, утяжелитель сети, оборудование для аквакультуры или другое рыболовное оборудование.

Шаг 2: Подтвердите тип звена, номинальный диаметр, шаг, внутреннюю ширину, внешнюю ширину, требуемую длину, количество секций и общее количество.

Шаг 3: Укажите требуемую минимальную разрывную нагрузку, расчетную нагрузку, коэффициент безопасности или правило выбора, ожидаемую циклическую нагрузку, контакт с дном, истирание и среду коррозии.

Шаг 4: Подтвердите класс материала, состояние термообработки, отделку поверхности, цвет, допуск размеров и необходимость прохождения аксессуаров или их артикуляции внутри звеньев.

Шаг 5: Укажите концевые соединения и аксессуары: удлиненные концевые звенья, скобы, вертлюги, соединители, кольца, сварные фитинги, идентификационные бирки или собранные секции сети.

Шаг 6: Подтвердите испытания, сертификат, свидетельство третьей стороны, метод упаковки, пункт назначения, срок доставки и ссылочный чертеж или образец, если доступны.

Упаковка и доставка

• Нарезанные длины или узлы должны быть маркированы по типу, диаметру, длине, партии и количеству, чтобы уменьшить путаницу при установке.

• Варианты упаковки включают фанерные ящики, деревянные ящики, тканые или нейлоновые мешки, стальные барабаны, пакеты и поддоны в зависимости от размера цепи, покрытия, пункта назначения и метода обработки.

• Оцинкованные или покрытые цепи должны быть упакованы таким образом, чтобы минимизировать ударные повреждения, удержание воды и истирание покрытия во время хранения и морской транспортировки.

• Тяжелые секции цепи требуют подтвержденного веса упаковки, точек подъема, доступа для вилочного погрузчика и безопасных условий разгрузки.

Сертификаты и документация

Сертификация ISO 9001, когда она действительна, относится к системе менеджмента качества поставщика и не является стандартом прочности продукта. Маркировка CE применима только в том случае, если цепь подпадает под действие конкретного законодательства ЕС и проведена необходимая оценка соответствия. BV или другой инспекционный орган третьей стороны может присутствовать при испытаниях или выдавать документы только в рамках согласованного объема инспекции.

Классификация / инспекция третьей стороной: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS и сертификат испытаний производителя могут быть организованы в соответствии с требованиями проекта, спецификацией продукта, объемом испытаний и приемкой покупателем.

Чертежи и фотографии

Часто задаваемые вопросы

В1: Является ли минимальная разрывная нагрузка безопасной рабочей нагрузкой цепи?

О1: Нет. Минимальная разрывная нагрузка — это сила, которую должен выдержать или при которой образец разрушается при определенном испытании на растяжение. Это не WLL или SWL. Допустимая расчетная нагрузка должна быть установлена проектировщиком рыболовного оборудования с использованием требуемого коэффициента безопасности, учета усталости, износа, коррозии, динамических нагрузок и грузоподъемности всего узла.

В2: Какой тип звена лучше всего подходит для рыболовного оборудования?

О2: Короткое звено обеспечивает компактный и более тяжелый профиль цепи, среднее звено обеспечивает баланс массы и зазора, а длинное звено предлагает меньшую массу на метр и большее пространство для крепления. Правильный выбор зависит от конфигурации сети, соединителей, контакта с грунтом, требуемого веса, гибкости и характера износа.

В3: Можно ли использовать эту рыболовную цепь для подъема, буксировки судов или швартовки?

О3: Не только на основании этой таблицы. Цепи для подъема, буксировки и швартовки требуют собственных стандартов проектирования, класса, испытаний на пробную нагрузку, маркировки, сертификатов и одобрения применения. Значение разрывной нагрузки рыболовной цепи не должно напрямую преобразовываться в WLL для подъема, SWL для буксировки или швартовочную способность.
