Литой стальной швартовочный якорь | Постоянный швартовочный якорь для твердых / каменистых грунтов

Обзор продукта

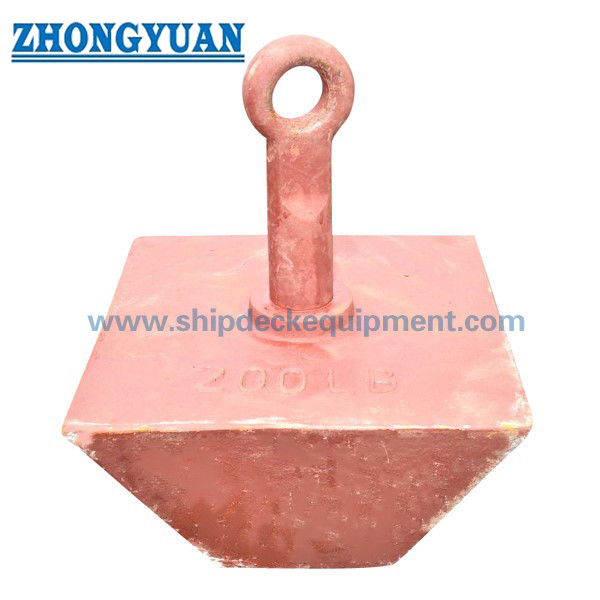

Литой стальной швартовочный якорь представляет собой компактный постоянный швартовочный якорь, используемый для швартовки буев, стоянок для малых судов, швартовочных мест для рабочих судов, плавучих доков, прибрежных морских сооружений и других якорных систем с цепью, где необходимо совместно подтвердить состояние дна, вес якоря, размер цепи, защиту от коррозии и объем инспекции. Форма концентрирует начальную контактную силу на нижнем краю и углах, помогая якорю врезаться в твердые, каменистые, песчаные или смешанные грунты при приложении нагрузки швартовочного каната в правильном направлении.

Эта страница подготовлена для якорей специальной формы, поставляемых из литой стали, чугуна или литой нержавеющей стали в соответствии с требованиями проекта. Короткий шток и большое ушко для крепления являются важными пунктами при покупке, поскольку они помогают уменьшить наматывание цепи на якорь на мелководье или в приливных зонах и позволяют подобрать к якорю соответствующий шакл и цепь. Несущая способность, вес якоря, размер ушка, испытание на прочность и объем сертификата не фиксируются предоставленными данными и должны быть подтверждены перед составлением коммерческого предложения.

Краткие характеристики

• Тип продукта: швартовочный якорь → компактный постоянный швартовочный якорь для якорных систем с цепью. Типичное состояние дна: твердое / каменистое / песчаное / смешанное дно → окончательная пригодность зависит от обследования дна, веса якоря, длины цепи и нагрузки швартовки.
• Варианты материалов: литая сталь, чугун или литая нержавеющая сталь → выбираются в зависимости от требуемого веса, коррозионной среды и объема сертификации.
• Конструктивная особенность: корпус с коротким штоком и верхним ушком → поддерживает крепление цепи и помогает уменьшить наматывание цепи на якорь на мелководье или в приливных водах.
• Обработка поверхности: горячее цинкование, черная битумная краска, антикоррозийная краска или индивидуальная отделка → выбирается в зависимости от морской среды и требуемого срока службы.
• Точка крепления: ушко большого диаметра, подлежит подтверждению → размер шакла, диаметр цепи и запас на износ должны быть проверены перед производством.
• Примечание о поставке: якорь может поставляться отдельно или вместе с цепью / шаклом по спецификации → полный интерфейс швартовочной системы должен быть подтвержден.
• Данные о нагрузке и испытаниях: подлежат подтверждению → ни SWL, ни удерживающая сила, ни испытательная нагрузка не должны быть заявлены без расчета проекта или требования к испытаниям.

Основные технические параметры

Руководство по выбору и запросу

Шаг 1: Подтвердите тип якоря: швартовочный якорь из литой стали / чугуна / литой нержавеющей стали.

Шаг 2: Подтвердите состояние дна: твердая порода, смешанная порода и песок, песок, ил, гравий, приливная зона или другое состояние дна по результатам обследования объекта.

Шаг 3: Подтвердите требуемый вес якоря, общие размеры, диаметр ушка, диаметр цепи, размер шакла и то, является ли якорь частью полной швартовочной системы.

Шаг 4: Подтвердите конфигурацию швартовки: буй / плавучий док / маломерное судно / рабочее судно / прибрежное сооружение, глубина воды, течение, ветер, волны и длина цепи, если доступны.

Шаг 5: Подтвердите марку материала, обработку поверхности, запас на коррозию, систему цинкования или покраски и ожидаемую среду эксплуатации.

Шаг 6: Подтвердите требования к инспекции и сертификации: сертификат на материал, сертификат производителя, испытание на прочность, инспекция класса или другой документ, специфичный для проекта.

Шаг 7: Укажите количество, место доставки, требуемое время доставки, чертеж или фото, если доступны, а также любые местные требования к установке или извлечению.

Структура

литой корпус | Компактные нижние края и углы | Короткий шток / верхняя шейка | Большое ушко для крепления цепи | Гладкая обработанная область ушка | Вариант материала из литой стали / чугуна / нержавеющей стали | Горячее цинкование, битумная покраска, антикоррозийная покраска или указанная отделка

Преимущества швартовки и инженерные преимущества

• Форма представляет собой концентрированный режущий край, обращенный ко дну, что помогает якорю начать заглубление при приложении швартовочной нагрузки в правильном направлении.
• По мере заглубления якоря в подходящий материал дна широкие поверхности могут увеличить сопротивление грунта и эффект всасывания; фактическая удерживающая способность по-прежнему зависит от состояния дна, веса якоря, длины цепи и направления нагрузки.
• Плотный литой металлический корпус обеспечивает эффективный подводный вес и компактную геометрию для постоянных швартовочных применений, где бетонные блоки или простые мертвые веса могут быть менее эффективны при том же объеме палубных работ.
• Короткий шток помогает уменьшить наматывание цепи по сравнению с якорями с более длинным штоком, что полезно на мелководье, в приливных зонах или в местах, где необходимо ограничить движение цепи вокруг якоря.
• Большое ушко позволяет подобрать шакл и цепь соответствующего размера. Диаметр ушка, радиус кромки, запас на износ и защита от коррозии должны быть подтверждены перед производством.
• Материал из литой стали, чугуна или литой нержавеющей стали может быть выбран в соответствии с требованиями проекта; марка материала и уровень сертификации не должны предполагаться без подтверждения заказа.
• Горячее цинкование, черная битумная краска, антикоррозийная краска или индивидуальное покрытие могут быть выбраны в зависимости от коррозионной среды, метода установки и предполагаемого плана технического обслуживания.

Пользовательские атрибуты

• Название продукта: Швартовочный якорь → используется для постоянной швартовки и якорных систем с цепью, а не как сертифицированный подъемный продукт.
• Материал: Литая сталь / чугун / литая нержавеющая сталь → окончательная марка материала, маршрут литья и объем сертификата должны быть подтверждены перед составлением коммерческого предложения.
• Состояние дна: Твердое / каменистое / песчаное / смешанное дно → фактическая пригодность должна быть проверена с помощью местного обследования дна и расчета швартовки.
• Крепление: Большое верхнее ушко → должно соответствовать цепи, шаклу, запасу на износ и практике установки.
• Обработка поверхности: Горячее цинкование / черная битумная краска / антикоррозийная краска / индивидуальная → выбирается по степени коррозионного воздействия и целевому сроку службы.
• Эффективность удержания: Подлежит подтверждению → не используйте сухой вес якоря в качестве гарантированной удерживающей силы.
• Испытания: Подлежат подтверждению → испытание на прочность, тяговое испытание, испытание на удержание или визуальный / размерный контроль должны быть согласованы до заказа.
• Требования к сертификации: Доступны в соответствии с объемом заказа → сертификат класса, сертификат на материал, сертификат производителя или отчет о свидетельских показаниях должны быть подтверждены до производства.

Как это работает

Якорь опускается с цепью и шаклом → пирамидальный край контактирует с дном → швартовочная нагрузка заставляет якорь врезаться и заглубляться → широкий литой корпус и сопротивление дна помогают удерживать швартовочную систему → износ цепи, шакла, ушка, покрытие и состояние дна проверяются в соответствии с планом технического обслуживания

Применение

Постоянные швартовочные буи | Швартовочные точки для рабочих судов | Швартовочные системы для малых судов | Швартовки для плавучих доков и марин | Прибрежные морские сооружения | Места швартовки на твердом / каменистом / песчаном дне | Проекты по поставке якорей и цепей

Сертификаты и преимущества

Сертификаты могут быть оформлены в соответствии с требованиями проекта, прослеживаемостью материалов, объемом инспекции, требованиями к испытаниям и процедурой утверждения классификационным обществом.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя.

Чертежи и фотографии

Часто задаваемые вопросы

В1: Подходит ли швартовочный якорь для твердых или каменистых грунтов?

О1: Он может быть рассмотрен для твердых, каменистых, песчаных или смешанных грунтов при проверке веса якоря, конфигурации цепи, глубины воды, местного течения и швартовочной нагрузки. Окончательный выбор должен быть подтвержден проектировщиком швартовки или инженером проекта в соответствии с условиями объекта.

В2: Можно ли рассчитать удерживающую силу только по весу якоря?

О2: Нет. Вес якоря важен, но эффективность удержания также зависит от типа дна, состояния заглубления или установки, длины цепи, направления нагрузки, течения, волн и качества установки. Гарантированная удерживающая сила не должна публиковаться, если не подтверждена основа для расчета или испытаний.

В3: Какая информация необходима перед составлением коммерческого предложения?

О3: Подтвердите вес якоря, общие размеры, диаметр ушка, марку материала, обработку поверхности, размер цепи и шакла, количество, состояние дна, требования к сертификации, место доставки и требуется ли испытание на прочность или инспекция класса.
