Гнездо сваривая штуцеры трубы высокого фланца квадрата давления гидравлического морские
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Материал: | Ковка легированной стали, ковка стали C-Mn, ковка нержавеющей стали 304L, 316L | Стандарт: | ДЖИС Ф 7806-1996 |
|---|---|---|---|
| Тип: | Тип сварки в раструб | Номинальные диаметры DN: | 15-80мм |
| Тип жидкости и среды: | Пар, пресная вода, балластная морская вода, мазут, дизельное топливо, смазочное масло, воздушная лин | Максимальное давление работы: | 28 МПа и 35 МПа |
| Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, одобрение типа и т. д. | ||
| Выделить: | Фланец квадрата морской,Гнездо сваривая гидравлический фланец,морской высокий фланец давления |
||
Характер продукции

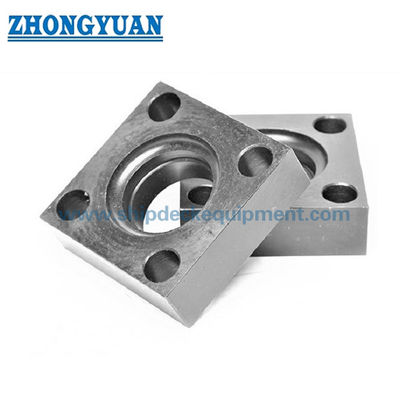

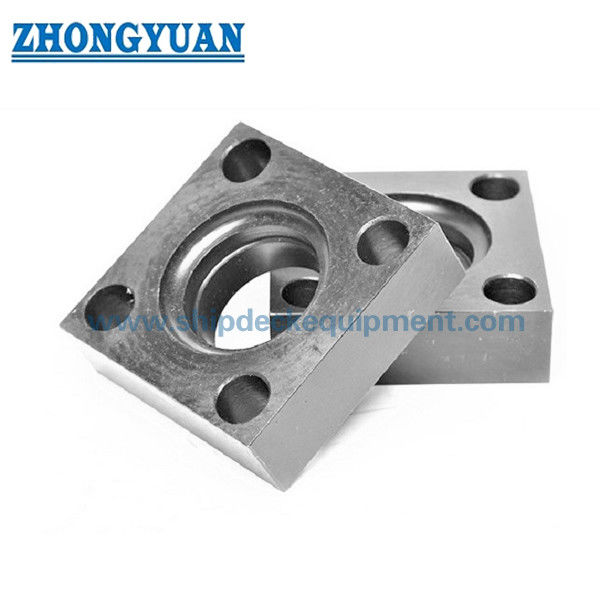

Гнездо сваривая фланец высокого квадрата давления гидравлический
Описание
Высокий тип гидравлический фланец квадрата давления главным образом использован на высоконапорной жидкостной системе. Нормально он использован на системе гидравлического масла корабля. Мы поставляем все виды морских фланцов, как высокий тип фланец, полный фланец, тип фланец гнезда, тип фланец etc шеи винта.
Главные технические данные:
- Материал: Куя легированная сталь, кующ C-Mn стальной, куя нержавеющая сталь 304L, 316L
- Стандарт: JIS F 7806-1996
- Тип: Тип гнезда сваривая
- Номинальные диаметры DN: 15-80mm
- Тип жидкостного и среднего: Пар, свежая вода, морская вода балласта, топливо, дизельное масло, масло смазки, авиалиния, выхлопной газ, воздух, etc.
- Максимальное давление работы: 28Mpa & 35Mpa
- Сертификаты классификации: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, тип - утверждение Etc.
Основные технические параметры:
|
Номинальный Диаметр |
A (Максимальный) |
B | C | d | d1 | d2 | e | d3 | d4 | f | r | Болт | Вес (kg) |
|
| 15 | 66 | 70 | 43 | 22 | 12,3 | 24 | 22,2 | 12 | 3 4 | 11 | 4 | 5 | M10 | 0,63 |
| 20 | 72 | 76 | 48 | 25 | 16,2 | 30 | 27,7 | 12 | 40 | 11 | 4,5 | 5 | M12 | 0,85 |
| 25 | 85 | 91 | 58 | 35 | 21,2 | 35 | 34,5 | 14 | 48 | 13,5 | 5 | 5 | M16 | 1,64 |
| 32 | 98 | 104 | 68 | 35 | 29,9 | 45 | 43,2 | 18 | 60 | 17.S | 6,5 | 5 | M16 | 2,03 |
| 40 | 105 | 112 | 74 | 40 | 34,4 | 50 | 49,1 | 20 | 66 | 17.S | 7,5 | 5 | M16 | 2,66 |
| 50 | 130 | 139 | 90 | 50 | 43,1 | 60 | 61,1 | 20 | 79 | 22 | 8 | 5 | M20 | 5,14 |
| 65 | 150 | 161 | 108 | 60 | 57,3 | 75 | 77,1 | 25 | 100 | 24 | 10 | 6 | M22 | 7,95 |
| 80 | 170 | 181 | 120 | 65 | 66,9 | 85 | 90 | 25 | 114 | 26 | 12 | 6 | M24 | 11 |
Высокий тип гидравлический фланец 350K квадрата давления
|
Номинальный Диаметр |
A (Максимальный) |
B | C | d | d1 | d2 | e | d3 | d4 | f | r | Болт | Вес (kg) |
|
| 15 | 68 | 73 | 45 | 28 | 12,3 | 24 | 22,2 | 12 | 37,5 | 11 | 4 | 5 | M10 | 0,88 |
| 20 | 82 | 87 | 55 | 30 | 16,2 | 30 | 27,7 | 12 | 43,5 | 13,5 | 5 | 5 | M12 | 1,34 |
| 25 | 95 | 101 | 65 | 35 | 21,2 | 35 | 34,5 | 14 | 53 | 17,5 | 5,5 | 6 | M16 | 2,02 |
| 32 | 100 | 106 | 70 | 35 | 23,3 | 40 | 43,2 | 18 | 63 | 17,5 | 7 | 6 | M16 | 2,16 |
| 40 | 105 | 112 | 75 | 42 | 28,2 | 45 | 49,1 | 20 | 70 | 17,5 | 8 | 6 | M16 | 2,84 |
| 50 | 132 | 140 | 92 | 50 | 38,3 | 55 | 61,1 | 25 | 84 | 22 | 9 | 6 | M20 | 5,30 |
| 65 | 160 | 170 | 112 | 60 | 48,3 | 65 | 77,1 | 30 | 105 | 26 | 12 | 7 | M24 | 9,92 |
| 80 | 190 | 202 | 130 | 68 | 58,7 | 75 | 90 | 30 | 120 | 33 | 13,5 | 7 | M30 | 14,8 |
Высокий тип гидравлический фланец 280K квадрата давления

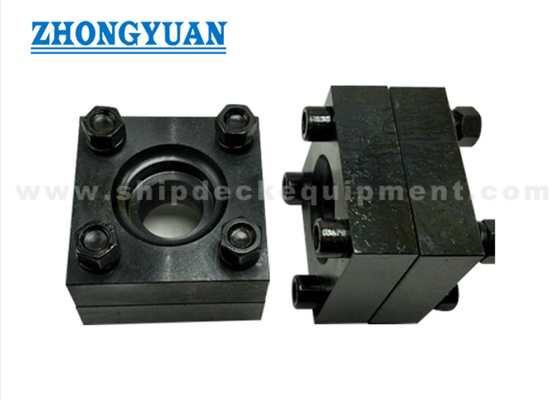

Чертеж высокого типа гидравлических штуцеров квадрата давления трубы фланца 280K морских
Чертеж высокого типа гидравлических штуцеров квадрата давления трубы фланца 350K морских
