Тип JIS f 3020-1985 круглый тип штуцеры трубы раструба всасывания морские
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Стандарт: | ДЖИС Ф 3020-1985 | Тип: | тип a |
|---|---|---|---|
| Номинальный размер: | Ду 50-150мм | Вес: | 1,3-16,4 кг |
| Материал: | Слабая сталь, нержавеющая сталь | Поверхностное покрытие: | пескоструйная обработка до S2,5 + один слой межоперационного эпоксидного грунта |
| Сертификаты классификации: | ККС, НК, БВ, АБС, ДНВ-ГЛ, ЛР, КР, ИРС, РС, етк | ||
| Выделить: | Всасывание морского пехотинца JIS f 3020-1985 bellmouth,Всасывание JIS f 3020 bellmouth,Штуцеры трубы JIS f 3020-1985 морские |
||
Характер продукции

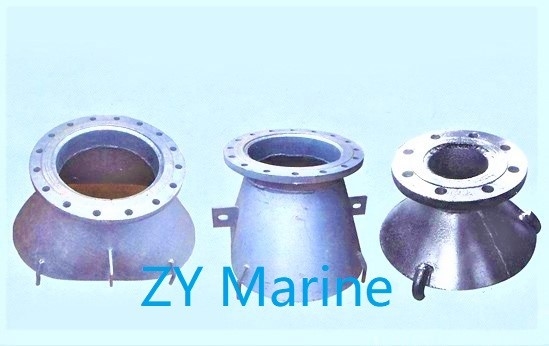

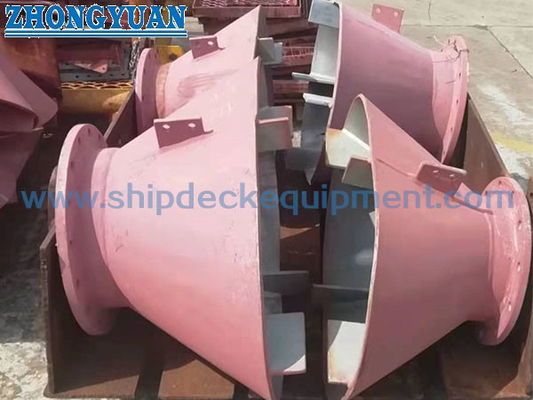

Тип JIS f 3020-1985 круглый тип раструб всасывания
Описание:
Всасывание Bellmouth обычно использовано в масляном баке, цистерне с водой и нечистотах хорошо всех видов кораблей, которые соответствующие для средства воды или масла.
Главные технические данные:
1. Стандарт: JIS F 3020-1985
2. Тип: Тип a
3. Номинальный размер: DN 50-150mm
4. Вес: 1.3-16.4kg
5. Материал: Слабая сталь, нержавеющая сталь;
6. Поверхностное покрытие: sandblasting к S2.5 + один слой праймера магазина эпоксидной смолы;
7. Сертификаты классификации: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Etc.
Основной технический параметр:
| Номинальный размер | Размеры структуры | ссылка | ||||||
| D1 | D2 | H1 | C | t | Вес kg | |||
| 50 | 60,5 | 63 | 110 | 28 | 13 | 4,5 | 2,28 | 1,3 |
| 65 | 76,3 | 79 | 160 | 48 | 15 | 4,5 | 2,27 | 2,0 |
| 80 | 89,1 | 92 | 220 | 76 | 15 | 6 | 2,06 | 3,9 |
| 90 | 101,6 | 103 | 255 | 91 | 17 | 6 | 2,1 | 5,0 |
| 100 | 114,3 | 117 | 275 | 94 | 20 | 6 | 2,2 | 5,5 |
| 125 | 139,8 | 142 | 400 | 154 | 20 | 6 | 2,04 | 10,4 |
| 150 | 165,2 | 168 | 450 | 158 | 25 | 8 | 2,0 | 16,4 |
Чертеж типа JIS f 3020-1985 круглый тип раструб всасывания
