Гальванизированные кораблем штуцеры трубы раструба всасывания морские
Подробная информация о продукте:
Место происхождения: | Китай |
Фирменное наименование: | Zhongyuan |
Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
Количество мин заказа: | 1 |
---|---|
Цена: | As per quotation |
Упаковывая детали: | Поддон или индивидуальный |
Время доставки: | Согласно предложению |
Условия оплаты: | TT, L/C, Etc. |
Поставка способности: | Удовлетворяйте потребности клиентов |
Подробная информация |
|||
Стандарт: | ДЖИС Ф 3020-1985 | Тип: | тип b |
---|---|---|---|
Номинальный размер: | Ду 50-200мм | Вес: | 3,3-38,6 кг |
Материал: | Casting Iron; Чугун; Casting Steel Литье стали | Поверхностное покрытие: | пескоструйная обработка до S2,5 + один слой межоперационного эпоксидного грунта |
Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Etc. | ||
Высокий свет: | Всасывание JIS f 3020-1985 Bellmouth,Морское всасывание Bellmouth JIS f 3020-1985,Штуцеры трубы корабля DN200 JIS f 3020-1985 |
Характер продукции

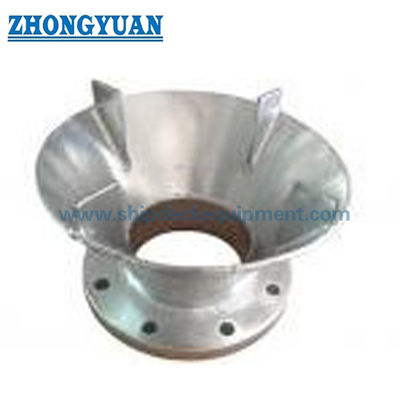

Гальванизированные кораблем штуцеры трубы раструба всасывания морские
Описание:
Galvnized кораблем раструб всасывания обычно использован в масляном баке, цистерне с водой и нечистотах хорошо всех видов кораблей, которые соответствующие для средства воды или масла.
Главные технические данные:
1. Стандарт: JIS F 3020-1985
2. Тип: Тип b
3. Номинальный размер: DN 50-200mm
4. Вес: 3.3-38.6kg
5. Материал: Чугун; Бросая сталь
6. Поверхностное покрытие: sandblasting к S2.5 + один слой праймера магазина эпоксидной смолы;
7. Сертификаты классификации: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, Etc.
Основные технические параметры:
Номинальный размер | Размеры структуры | Размер фланца | Ссылка | |||||||||
H | D1 | D4 | C | D3 | D2 | T | N | d1 | Вес kg | |||
50 | 90 | 50 | 105 | 13 | 155 | 120 | 20 | 4 | 19 | 40 | 2,03 | 3,3 |
65 | 120 | 70 | 170 | 15 | 175 | 140 | 22 | 4 | 19 | 50 | 1,99 | 6,3 |
80 | 140 | 80 | 220 | 15 | 185 | 150 | 22 | 8 | 19 | 55 | 1,99 | 8,6 |
90 | 145 | 90 | 235 | 17 | 195 | 160 | 22 | 8 | 19 | 60 | 1,91 | 9,6 |
100 | 150 | 100 | 250 | 20 | 210 | 175 | 24 | 8 | 19 | 60 | 1,92 | 11,2 |
125 | 230 | 130 | 400 | 20 | 250 | 210 | 24 | 8 | 23 | 65 | 1,85 | 22,5 |
150 | 270 | 160 | 475 | 25 | 280 | 240 | 26 | 8 | 23 | 80 | 1,82 | 30,1 |
200 | 300 | 200 | 525 | 35 | 330 | 290 | 26 | 12 | 23 | 100 | 1,80 | 38,6 |
Рисовать гальванизированных кораблем штуцеров трубы раструба всасывания морских
