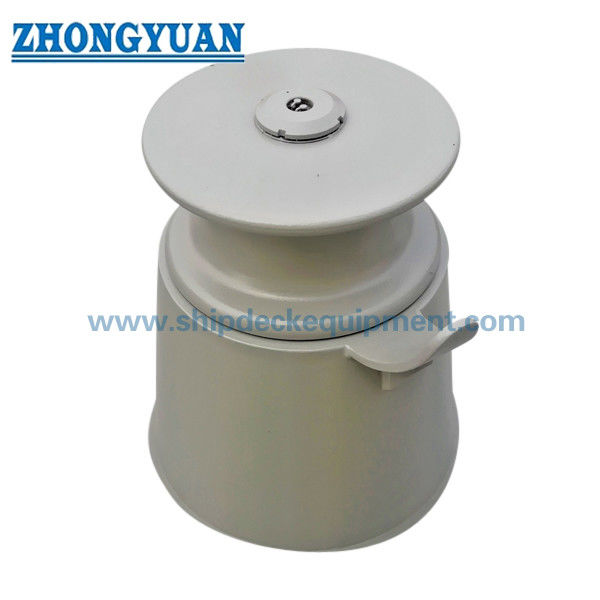

Конический пьедестальный роликовый фейрлид.

Конический пьедестальный роликовый фейрлид.

Обзор продукции

Пьедестальный ролик DIN 81907 Form B - это одно вертикальное роликовое устройство, установленное на коническом пьедестале палубы.помогая линии менять направление без непрерывного скользящего контакта с фиксированным краемПоворачивающийся ролик и гладкая поверхность для контакта с веревкой помогают уменьшить локализованное износ при сохранении линии от близлежащей конструкции палубы.

Форма B представляет собой коническую конфигурацию и отличается от цилиндрической формы А. На основе приведенной таблицы параметров Форма B доступна в номинальных номерах 8, 12, 20,и 32 с указанными значениями SWL от 80 до 320 кН и несколькими вариантами высоты постаментаПри выборе следует учитывать тип линии и диаметр, линию MBL, направление провода, высоту постамента, геометрию фундамента, арматуру палубы, детали сварки, материал ролика,расположение подшипника или куста, смазки, системы покрытия и требуемого класса осмотра.

Быстрые спецификации

• Тип изделия: Одноколесный пьедестал → направляет и перенаправляет линию крепления или изгиба на поднятом месте на палубе.
• Стандарт и форма: DIN 81907:1997-12 Форма B → коническая конфигурация пьедестала; DIN Media перечисляет это издание как текущий стандарт пьедестала ярмарки свинца.
• Ссылка на стандарт ролика: DIN 81906:1999-05 → текущая ссылка DIN для соответствующей серии роликовых изгибов / постаментов.
• Форма B номинальный диапазон: 8 / 12 / 20 / 32 → меньшие номинальные числа 1 / 2 / 3 / 5 в приведенной таблице относятся к Форме А, а не к этой странице.
• Диапазон SWL: от 80 до 320 кН → приспособление SWL от поставляемого стола; это не верёвка MBL и не является подъемным уровнем.
• Варианты высоты пьедестала: от 800 до 1400 мм в зависимости от номинального числа → позволяет центральной линии ролика соответствовать устройству палубы судна и веревки.
• Выбор материала: стальной пьедестал с роликовым материалом в соответствии с заказом → требуется подтверждение точной литой стали, узлового железа, нержавеющей стали, оси, куста и материалов подшипников.
• Обработка поверхности: Sa 2.5 взрыв + одно эпоксидное покрытие в качестве ссылки → окончательное покрытие, оцинковка или полированная нержавеющая отделка соответствует утвержденной спецификации проекта.

Основные технические параметры

Основная форма B для выбора размеров конического подставного ролика DIN 81907 Размеры в мм, если не указано иное. Символы d4, d5,и f следуют приведенной таблице параметров и должны быть проверены по утвержденному чертежу до производства.

Руководство по выбору и расследованию

Шаг 1: Подтвердите форму DIN 81907 B и выберите номинальный номер 8, 12, 20 или 32 в соответствии с требуемой установкой SWL и расположением причалов судна.

Шаг 2: Подтвердите высоту пьедестала h и требуемую высоту центральной линии линии, чтобы ролик выровнялся с входящим и исходящим канатом.

Шаг 3: Укажите тип веревки, диаметр веревки, размер веревки MBL, ожидаемые углы сгиба и предполагаемое назначение привязки/сгибания; использование буксировки должно быть отдельно подтверждено утвержденным устройством судна.

Шаг 4: подтвердить требования к ролику, пьедесталу, оси, кусту или подшипнику, смазке и материалам, включая, где это применимо, нержавеющий или низкотемпературный материал.

Шаг 5: подтвердить размеры фундамента, усиление палубы, деталь сварки, направление нагрузки, систему покрытия, метод проверки и требования классификационного общества.

Шаг 6: Укажите количество, место доставки, требуемое время доставки, тип судна, чертеж установки и справочные фотографии, если они доступны.

Структура

DIN 81906 vertical roller | Roller axle and bush / bearing arrangement | Conical Form B pedestal | Welded deck foundation interface | Smooth rope-contact surface | Lubrication and maintenance points | Shop primer or specified surface treatment

Преимущества роллера, фундамента и инженерии

• The conical Form B pedestal provides a widened lower support area for elevated roller positions and is selected when the vessel arrangement requires a tapered pedestal rather than the cylindrical Form A structure.
• Повышенный вертикальный ролик меняет горизонтальное направление линии, помогая держать веревку подальше от краев палубы, конструкции оплота и близлежащих фитингов.
• Свободно вращающийся ролик уменьшает скользящее трение на контактной поверхности; привязка оси, приспособление бака или подшипника, смазка и доступ к техническому обслуживанию должны контролироваться во время производства и обслуживания.
• Многочисленные комбинации высоты пьедестала позволяют координировать центральную линию ролика с фактической планировкой палубы,но высота должна быть выбрана вместе с углами линии и окружающей расположением стоянки.
• Основа пьедестала переносит реакцию фэрлида в структуру корабля; фундамент палубы, арматура, деталь сварки,и допустимое направление нагрузки должны быть пересмотрены верфью или конструкторским офисом.
• Обзор FEA, испытания нагрузки, NDT, прослеживаемость материалов и свидетельство в классе могут быть организованы, если это указано в плане инспекции проекта и согласованном объеме заказа.

Атрибуты настройки

• Стандарт: DIN 81907:1997-12 → текущее издание DIN для подвесных ярмарок.
• Форма: Форма B конический пьедестал → отличается от цилиндрической конфигурации Формы А.
• Номинальный номер: 8 / 12 / 20 / 32 → Диапазон формы B, указанный в таблице размеров.
• SWL: 80 / 120 / 200 / 320 kN → используется для выбора регулировщика; не заменить веревку MBL или грузоподъемность.
• Стандарты для роликов: DIN 81906:1999-05 → точные размеры роликов и материал должны быть подтверждены номинальным номером и утвержденным чертежом.
• Установка: Сварные фундаменты на палубе → сиденья на пьедестале, усиление палубы, подготовка сварки и направление нагрузки требуют пересмотра чертежей.
• Материал: Подтверждается компонентом → Пьедестал, ролик, ось, куст / подшипник и требования низкой температуры могут использовать различные спецификации материала.
• Поверхностная обработка: Sa 2.5 взрыв + эпоксидный магазинный праймер в качестве ссылки → окончательное покрытие, оцинковка или нержавеющая отделка следуют требованиям проекта.
• Требования к сертификату: доступны в зависимости от объема заказа → сертификат класса, сертификат производителя, сертификат материала, НДТ или испытания свидетелей должны быть согласованы до предложения.

Как это работает

Mooring or warping line approaches the pedestal fairlead → Line contacts the vertical roller → Roller rotates and redirects the line at the required deck elevation → Reaction is transferred through the conical pedestal to the reinforced deck foundation → Roller, осна, смазка, сварки и покрытие проверяются во время эксплуатации

Заявления

Sea-going vessels | Inland vessels | Tugboats | Workboats | Cargo vessels | Mooring and warping stations | Raised deck line-routing positions | Newbuilding and replacement projects | Approved towing-line guidance positions when specified by vessel design

Сертификации и преимущества

Сертификаты и инспекционные документы могут быть организованы в соответствии с требованиями проекта, согласованной прослеживаемостью материалов, объемом испытаний и процедурой одобрения классификационным обществом.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

Рисунок и фотографии

Частые вопросы

Вопрос 1: В чем разница между формой A и формой B по стандарту DIN 81907?

A1: Форма A использует цилиндрический пьедестал и охватывает более широкий номинальный диапазон, показанный в приведенной таблице. Форма B использует конический пьедестал и для этой страницы ограничена номинальными номерами 8, 12, 20,и 32 с более высокими комбинациями высоты пьедестала.

Вопрос 2: Могут ли значения SWL от 80 до 320 кН использоваться в качестве верёвки MBL или грузоподъемности?

О2: Нет. Значения соответствуют показателям SWL из приведенной таблицы DIN 81907. МБЛ веревки, рабочая нагрузка, угол свинца, факторы безопасности, фундамент палубы и одобрение проекта должны быть проверены отдельно.Фейрлид - это не продукт для подъема.

Q3: Какая информация требуется перед предложением?

A3: Подтвердите номинальный номер формы B, SWL, высоту постамента, тип и диаметр веревки, MBL веревки, направление линии, тип сосуда, материал для каждого компонента, требования к корпусу или подшипнику, смазка,обработка поверхности, чертеж фундамента палубы, объем сертификата, количество, место назначения и требуемое время доставки.

                                                                             Рисунок стандарта DIN 81907 Форма B "Оливковое роликовое основание"
