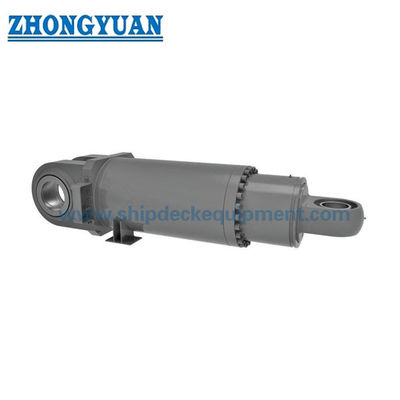

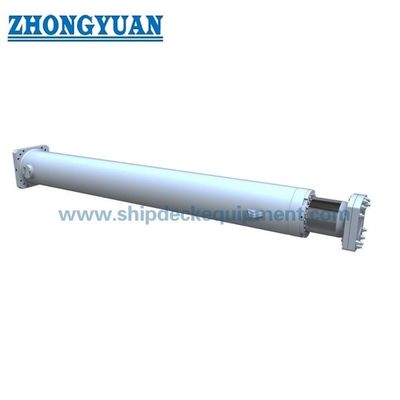

Цилиндр Watertight двери корабля гидравлический
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | TT, L/C, Etc. |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Высокий свет: | цилиндр тянущей штанга гидравлический,цилиндр штанги 14Mpa гидравлический,пушпульный гидравлический цилиндр |
||
|---|---|---|---|
Характер продукции
Цилиндр Watertight двери корабля гидравлический
Описание
Цилиндр watertight двери корабля гидравлический использует безшовную трубку, выбирает различную толщину трубки согласно давлению работы, цилиндр имеет особенность высокой точности размера скважины, облегченной, простой структуры, различного метода соединения, постоянн низкоскоростной и стабилизированной снабжая подкладкой функции, нормального давления 7~ 14Mpa работы, широко используемого для машины, ткань легкой промышленности, пластиковая машина земледелия впрыски.
Основные части гидравлического цилиндра
- Сменная гильза цилиндра
Основная функция тела цилиндра держать давление цилиндра. Сменная гильза цилиндра главным образом сделана из безшовной трубки. Сменная гильза цилиндра смолота и хонингована внутренне с типичным поверхностным финишем 4 до 16 микродюймов. Поршень reciprocates в цилиндре.
- Головка цилиндра
Основная функция головы заключить камеру давления от другого конца. Голова содержит интегрированное расположение запечатывания штанги или вариант для принятия железы уплотнения. Голова соединена с телом посредством продевать нитку, болтов, или растягиваемого элемента. Статическое уплотнение использовано между головой и бочонком.
- Лапа цилиндра или крышка
Основная функция крышки заключить камеру давления на один конец. Крышка соединена с телом посредством сваривать, продевать нитку, болтов, или растягиваемого элемента. Крышки также выполняют как компоненты установки цилиндра. Размер крышки определен основанный на напряжении на изгиб. Статическое уплотнение использовано между крышкой и бочонком (за исключением сварной конструкции).
- Поршень
Основная функция поршеня отделить зоны давления внутри бочонка. Поршень подвергается механической обработке с пазами для приспособления уплотнений эластомерных или металла и элементы носить. Эти уплотнения могут быть одиночный действующий или двойной действовать. Разница в давлении между 2 сторонами причин поршеня цилиндр удлинить и вытянуть. Поршень прикреплен с плунжерным штоком посредством потоков, болтов, или гаек для возвращения линейного движения.
Параметры гидравлического цилиндра:
| Скважина | Rod/d | KK | BB | DD | E | EE | FP | ГЕКТОЛИТР | PJ | PL | TG | W | ZJ | ||
| 1 | 2 | ||||||||||||||
| 40 | 22 | M20*1.5 | 30 | 11 | M10x1.25 | 65 | G3/8 | M14X1.5 | 38 | 141 | 90 | 13 | 46 | 30 | 171 |
| 50 | 28 | M24*1.5 | 35 | 11 | M10x1.25 | 76 | G1/2 | M18x1.5 | 42 | 155 | 98 | 15 | 54 | 30 | 185 |
| 63 | 35 | M30x1.5 | 45 | 13 | M20x1.25 | 90 | G1/2 | M18x1.5 | 45 | 163 | 102 | 15 | 65 | 35 | 198 |
| 80 | 45 | M39x1.5 | 60 | 16 | M16x1.5 | 110 | G3/4 | M22x1.5 | 56 | 184 | 110 | 18 | 81 | 35 | 219 |
| 100 | 55 | M48x1.5 | 75 | 18 | M18x1.5 | 135 | G3/4 | M27x2 | 58 | 192 | 116 | 18 | 102 | 40 | 232 |
| 125 | 70 | M64x2 | 95 | 21 | M22x1.5 | 165 | G1 | M27x2 | 67 | 220 | 130 | 23 | 122 | 45 | 265 |
| 140 | 80 | M72x2 | 110 | 22 | M24x1.5 | 185 | G1 | M27x2 | 69 | 230 | 138 | 23 | 138 | 50 | 280 |
| 150 | 85 | M76x2 | 115 | 25 | M27x2 | 196 | G1 | M33x2 | 71 | 240 | 146 | 23 | 150 | 50 | 290 |
| 160 | 90 | M80x2 | 120 | 25 | M27x2 | 210 | G1 | M33x2 | 74 | 253 | 156 | 23 | 160 | 55 | 308 |
| 180 | 100 | M95x2 | 140 | 27 | M30x2 | 235 | G1.1/4 | M42x2 | 75 | 275 | 172 | 28 | 182 | 55 | 330 |
| 200 | 112 | M100x2 | 150 | 29 | M33x2 | 262 | G1.1/2 | M42x2 | 85 | 301 | 184 | 32 | 200 | 55 | 356 |
| 220 | 125 | M120x2 | 180 | 34 | M39x2 | 292 | G1.1/2 | M42x2 | 89 | 305 | 184 | 32 | 225 | 60 | 365 |
| 250 | 140 | M130x2 | 195 | 37 | M42x2 | 325 | G2 | M42x2 | 106 | 346 | 200 | 40 | 250 | 65 | 411 |
Рисовать цилиндра Watertight двери корабля гидравлического
