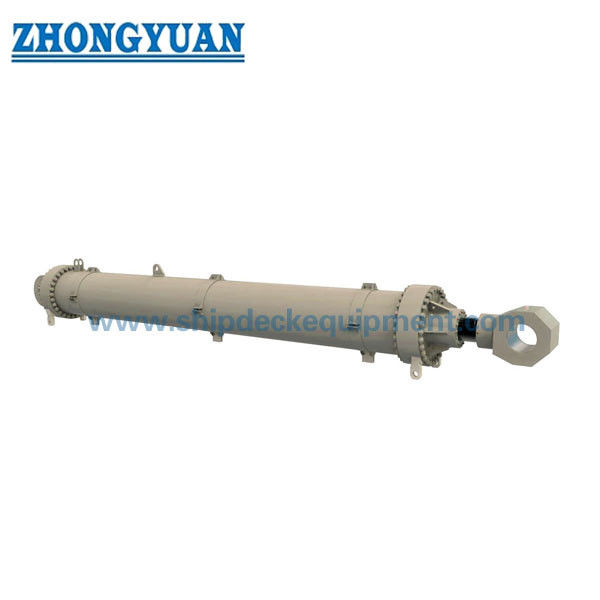

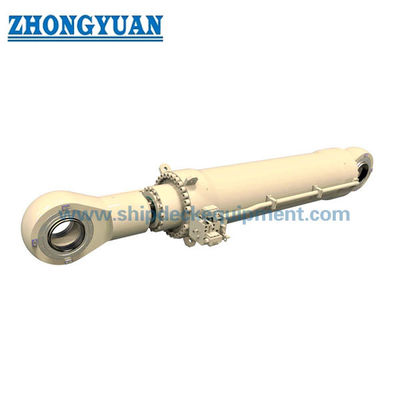

Цилиндр подъема гидравлический для баржи кучи управляя
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | TT, L/C, Etc. |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Выделить: | цилиндр гидравлического подъема 28MPa,Морской цилиндр гидравлического подъема 28MPa,Цилиндр ISO 28MPa гидравлический поднимаясь |
||
|---|---|---|---|
Характер продукции
Цилиндр подъема гидравлический для баржи кучи управляя
Описание
Цилиндр подъема гидравлический механический привод который использован для того чтобы дать силу для того чтобы поднять вес. Мы поставляем все виды гидравлических цилиндров и совмещенный с гидравлическим источником питания и другими аксессуарами для того чтобы сделать сложную гидравлическую систему для проектировать корабль, корабль исследования, корабль земснаряда, разделенную баржу etc. морской гидравлический цилиндр конструирован для окружающей среды моря, давления работы 25MPa или 28MPa, он широко использован в морском оборудовании для люкового закрытия, крана, шестерни управления рулем штурвала, двери воды плотной, гидравлической системы шлюпки жизни.
Основные части гидравлического цилиндра
- Сменная гильза цилиндра
Основная функция тела цилиндра держать давление цилиндра. Сменная гильза цилиндра главным образом сделана из безшовной трубки. Сменная гильза цилиндра смолота и хонингована внутренне с типичным поверхностным финишем 4 до 16 микродюймов. Поршень reciprocates в цилиндре.
- Головка цилиндра
Основная функция головы заключить камеру давления от другого конца. Голова содержит интегрированное расположение запечатывания штанги или вариант для принятия железы уплотнения. Голова соединена с телом посредством продевать нитку, болтов, или растягиваемого элемента. Статическое уплотнение использовано между головой и бочонком.
- Лапа цилиндра или крышка
Основная функция крышки заключить камеру давления на один конец. Крышка соединена с телом посредством сваривать, продевать нитку, болтов, или растягиваемого элемента. Крышки также выполняют как компоненты установки цилиндра. Размер крышки определен основанный на напряжении на изгиб. Статическое уплотнение использовано между крышкой и бочонком (за исключением сварной конструкции).
- Поршень
Основная функция поршеня отделить зоны давления внутри бочонка. Поршень подвергается механической обработке с пазами для приспособления уплотнений эластомерных или металла и элементы носить. Эти уплотнения могут быть одиночный действующий или двойной действовать. Разница в давлении между 2 сторонами причин поршеня цилиндр удлинить и вытянуть. Поршень прикреплен с плунжерным штоком посредством потоков, болтов, или гаек для возвращения линейного движения.
Параметры гидравлического цилиндра:
| Скважина D1 |
Штанга D2 |
OD D |
D3 | L 1 | L2 | L3 | L4 | LS | L6 | L7 | 18 | LO | R | M | Примечание |
| 95 | 85 | 125 | 82 | 20 | 70 | 55 | 51 | 35 | 20 | 160 | 37 | 225 | 37 .5 | G1/2» (G3/8») | Слот |
| 105 | 100 | 138 | 97 | 20 | 70 | 55 | 51 | 35 | 20 | 173 | 40 | 225 | 37,5 | G1/2» (G3/8») | |
| 105 | 95 | 138 | 92 | 20 | 70 | 55 | 51 | 35 | 20 | 173 | 40 | 225 | 37,5 | G1/2» (G3/8») | |
| 105 | 90 | 138 | 87 | 20 | 70 | 55 | 51 | 35 | 20 | 173 | 40 | 225 | 37,5 | G1/2» (G3/8») | |
| 150 | 140 | 190 | 135 | 25 | 80 | 65 | 52 | 45 | 25 | 225 | 65 | 285 | 45 | G1/2» (G3/8») | |
| 106 | 100 | 138 | 97 | Я | 70 | 60 | Я | 40 | 20 | Я | Я | 225 | 40 | G1/2» (G3/8») | Квартира дно |
| 115 | 110 | 148 | 107 | Я | 70 | 55 | Я | 37,5 | 20 | Я | Я | 225 | 40 | G1/2» (G3/8») | |
| 130 | 120 | 160 | 117 | Я | 70 | 60 | Я | 40 | 20 | Я | Я | 225 | 40 | G 1/2» (G3/8») | |
| 160 | 150 | 200 | 147 | Я | 80 | 65 | Я | 47,5 | 25 | Я | Я | 270 | 45 | G1/2» (G3/8») | |
| 210 | 200 | 260 | 197 | Я | 90 | 80 | Я | 55 | 30 | Я | Я | 320 | 60 | G1/2» (G3/8») |
Рисовать цилиндра подъема гидравлического для баржи кучи управляя
