Подвесный шлагбаум с крепкой опорой JIS F 2007 Type A
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| тип: | Тип а | Материалы: | Литье C-Mn стали, Литье нержавеющей стали, также можем поставлять специальную сталь для ледокола. |
|---|---|---|---|
| Технический стандарт: | ДЖИС Ф 2007-1976 | Масса: | от 15,1 до 115 кг |
| Обработка поверхности: | пескоструйка до S2,5 + один слой эпоксидной фабрики праймера, оцинкованный, полированный, доступная | Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытаний производителей. |
| Выделить: | Привязка типа А,Привязка типа В,Оборудование для причаливания судов |
||
Характер продукции
Подвесный шлагбаум с крепкой опорой JIS F 2007 Type A
Обзор продукции
Мостовой козырь JIS F 2007 типа A представляет собой литой стальной проводник с овальным отверстием.Он сварный к сосуду опора, чтобы направить канатные тросы через конструкцию опора и уменьшить резкий местный контакт во время причаления, перемещение и привязка в гавани.
Тип А охватывает номинальные размеры от 150 до 500. Он подходит, когда устройство судна требует более длинного овального отверстия веревки, большей терпимости к входу и четкого выравнивания веревки на причале.Стандартное название может быть "привязка трубы", в то время как международные покупатели часто ищут опорный или овальный креп.
Быстрые спецификации
• Тип: JIS F 2007 Тип А овальное отверстие → длинный проход по веревке для установки на батуте.
• Номинальный диапазон размеров: от 150 до 500 → более широкий охват размеров, чем тип B.
• Стандарт: JIS F 2007-1976 → ссылка на размеры, обозначение типа и стандартную основу материала.
• Стандартный материал: SC42 литая сталь в соответствии с JIS G 5101 → C-Mn литая сталь, нержавеющая сталь или специальная сталь.
• Расчетная масса: от 15,1 до 115 кг → полезна для обработки, упаковки, установки и оценки груза.
• Обработка поверхности: Sa2.5 взрыв + эпоксидный магазинный праймер для литой стали → контактные поверхности из нержавеющей стали могут быть полированы при необходимости.
• Основное направление изготовления: гладкая поверхность контакта веревки, контролируемое качество литья, подготовка зоны сварки и измерение.
Основные технические параметры
Основные размеры веб-страницы для крепления крепления типа А JIS F 2007 Размеры в мм, если не указано иное.
|
Номинальный размер |
Л |
L1 |
L2 |
H |
H1 |
Н2 |
В. |
T |
Число ребер |
Нога сварки |
Расчетная масса (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 300 | 270 | 110 | 260 | 202 | 129 | 12 | 4 | 5 | 15.1 |
| 200 | 200 | 368 | 334 | 150 | 318 | 250 | 143 | 12 | 4 | 5 | 20.5 |
| 250 | 250 | 430 | 394 | 200 | 380 | 308 | 155 | 12 | 4 | 5 | 26.9 |
| 300 | 300 | 500 | 460 | 250 | 450 | 372 | 169 | 15 | 4 | 6 | 42.7 |
| 350 | 350 | 560 | 518 | 250 | 460 | 378 | 179 | 15 | 6 | 6 | 50.8 |
| 400 | 400 | 632 | 586 | 250 | 482 | 394 | 195 | 18 | 6 | 7 | 76.3 |
| 450 | 450 | 700 | 650 | 250 | 500 | 406 | 209 | 20 | 6 | 8 | 102 |
| 500 | 500 | 760 | 708 | 250 | 510 | 412 | 219 | 20 | 6 | 8 | 115 |
Диаметр эталонной веревки должен быть проверен с учетом устройства причалов судна и спецификации проекта.
|
Номинальный размер |
Применимый диаметр Манильской веревки (мм, ссылка) |
Применимый диаметр проволоки (мм, ссылка) |
|---|---|---|
| 150 | 40 | 16 (6х12) |
| 200 | 45 | 18 (6х12) |
| 250 | 50 | 20 (6х12) |
| 300 | 60 | 22.4 (6х12) |
| 350 | 70 | 24 (6х24) |
| 400 | 80 | 26 (6х24) |
| 450 | 85 | 30 (6х24) |
| 500 | 90 | 35.5 (6х24) |
Руководство по выбору и расследованию
Шаг 1: Подтвердить JIS F 2007 Тип А овальное отверстие и номинальный размер 150-500 в соответствии с диаметром веревки и рисунком сосуда.
Шаг 2: Подтвердить открытие балкона, усиление, длину сварки и доступное место для установки перед производством.
Шаг 3: Подтвердите требования к материалу: SC42 литая сталь, C-Mn литая сталь, нержавеющая сталь или специальная сталь.
Шаг 4: Подтвердить обработку поверхности: начальную обработку, требование окончательного покрытия или полированную контактную поверхность из нержавеющей стали.
Шаг 5: Подтвердите объем сертификата до предложения: сертификат производителя, сертификат материала, сертификат класса или проверка свидетелей.
Шаг 6: Укажите количество, место назначения, требуемое время доставки, чертеж установки и справочные фотографии, если они доступны.
Структура
Овальное отверстие веревки │ корпус из литой стали │ сварная конструкция, установленная на балконе │ гладкий радиус соприкосновения веревки │ зона сварки │ ребра в соответствии с номинальным размером │ отделка из шоп-праймера или нержавеющей стали
Преимущества дизайна и качества
• Овальное отверстие обеспечивает более длинный проход веревки, чем круглый тип B, что облегчает вход веревки, где изменяется угол линий стоянки вдоль блока.
• После литья контактные поверхности веревки облицовываются и сглаживаются, чтобы уменьшить острую локальную контактную поверхность и помочь защитить веревку или проволоку.
• Показания литья контролируются в рамках принятых критериев литья для морских судов.
• Площадь отливного корпуса в пределах 50 мм от зоны сварки корабельной конструкции специально контролируется для уменьшения вредных признаков, влияющих на качество сварки.
• Для номинальных размеров от 150 до 300 особое внимание уделяется более тонкой стенке и прилегающим к сварочным участкам, чтобы уменьшить риск трещин во время сварочной работы на верфи.
• В случае необходимости проекта можно использовать анализ на основе FEA для проверки распределения напряжения вокруг края открытия, ребер и сварных переходов.
Атрибуты настройки
- Стандарт: JIS F 2007-1976 → используется, когда спецификация проекта требует размеров прокладки трубы / прокладки.
- Тип: овальное отверстие типа А → подходит для более длинного прохождения веревки через ограждение.
- Номинальный размер: 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → выбирайте по диаметру веревки, расположению корпуса и требованиям к чертежу.
- Материал: SC42 литая сталь в качестве стандартного отсчета → можно обсудить альтернативную литую сталь или нержавеющую сталь.
- Поверхностная обработка: Sa2.5 взрыв + эпоксидный магазинный праймер → окончательное покрытие следует спецификации покраски сосуда после установки.
- Контроль зоны сварки: 50 мм вокруг интерфейса сварки → контролируется для уменьшения вредных признаков вблизи зоны сварки верфи.
Требование к сертификату:Сертификат производителя или сертификат класса в соответствии с порядком → объемом проверки класса должен быть подтвержден до предложения.
Как это работает
Bulwark opening alignment → Rope passes through oval chock → Smooth contact surface guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
Заявления
Маленькие сервисные суда. Буксиры. Баржи. Рабочие суда. Грузовые суда. Танкеры.
Сертификации и преимущества
Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классового общества.
Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

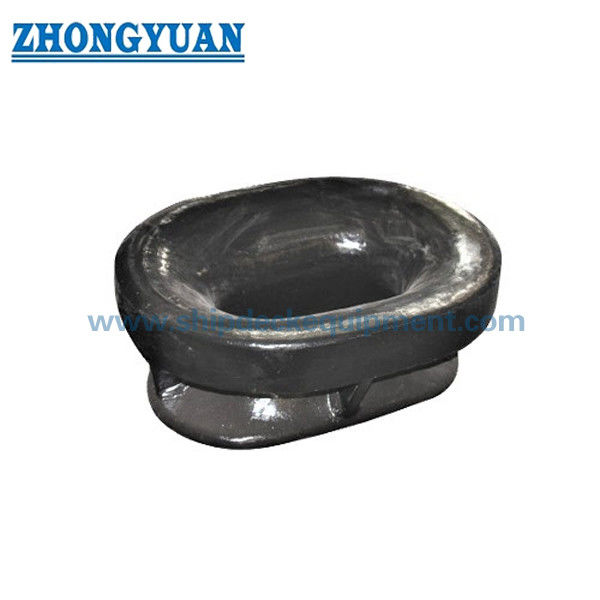

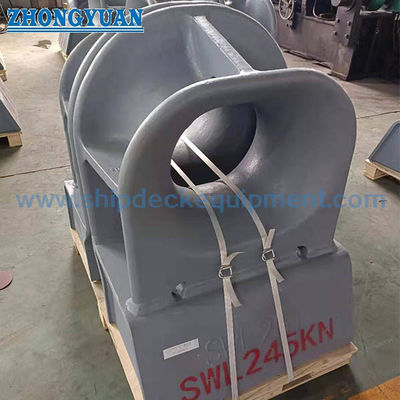

Рисунок и фотографии
Частые вопросы
Вопрос 1: Как выбрать правильный размер насадки типа А?
Ответ 1: Выберите номинальный размер в соответствии с диаметром веревки, овальными размерами отверстия, расположением опорного блока и чертежом конструкции сосуда.
Вопрос 2: Почему вы выбрали тип А вместо типа Б?
A2: Тип A использует более длинное овальное отверстие и охватывает размеры до 500, поэтому он более подходит, когда путь веревки требует большей длины входа, а судно имеет более крупное устройство опоры.
Вопрос 3: Какие пункты качества должны проверяться для отливных стальных штифтов типа А?
A3: Ключевые моменты включают измерения контроля, гладкой конфигурации контактной веревки, управления указанием литья, подготовки 50 мм зоны сварки и охвата сертификата в соответствии с требованиями проекта.
