Корабельный ролик DIN 81906 - это компонент с одним роликом, используемый на морских и внутренних судах для руководства канатами при причале, перемещении и причале.Он обеспечивает округлую вращающуюся контактную поверхность, так что веревка может менять направление с меньшим количеством местного трения против палубы или судовых конструкций.

Этот продукт выбран по номинальному размеру DIN 81906, ссылке на силу натяжения веревки, диаметру ролика, расположению установки, требованиям к материалу, обработке поверхности и объему сертификата.Поставленное наименование продукции относится к литой стали с подвижной валкой.; однако, конечный материал и то, следует ли ролик от литой стали, узлового чугуна, нержавеющей стали,или другой проектный материал должен быть подтвержден до предложения и производства.

Быстрые спецификации

• Стандарт: DIN 81906-1999 → ссылка на обозначение свертывающего ролика, структуру сборки, основные габариты и выбор номинального размера.

• Тип изделия: Одноконечный ролик → используется в качестве вращающегося проводника веревки, а не в качестве продукта для подъема, тяги, буксировки или лебедки.

• Номинальный диапазон размеров: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → выбран в соответствии со стандартным номинальным номером и расположением причалов судна.

• Ссылка на силу натяжения веревки: от 10 до 320 кН → используется в качестве основы отбора и не должна быть непосредственно преобразована в SWL, MBL, испытательную нагрузку или нагрузку на разрыв без одобрения проекта.

• Диаметр ролика d1: 160-560 мм → влияет на радиус контакта веревки, расположение веревки и доступное место для установки.

• Приблизительная масса ролика: от 12 до 580 кг → полезна для упаковки, обработки, планирования установки и оценки груза.

• Обработка поверхности: Sa 2.5 взрыв + эпоксидный магазинный праймер, оцинкованный, отполированный или индивидуальный конец → окончательное покрытие должно соответствовать спецификации сосуда.

• Настройка: Материал, обработка поверхности, объем сертификата и соответствующее расположение пьедестала могут быть обсуждены в соответствии с требованиями проекта.

Основные технические параметры

Основные параметры веб-страницы DIN 81906 для свертывающего ролика для свертывания. Размеры указаны в мм, если не указано иное. Колонка нагрузки ниже рассматривается как сила тяги веревки / стандартная ссылка на выбор,не как автоматически декларируемый продукт SWL.

Руководство по выбору и расследованию

Шаг 1: Подтвердить номинальный номер DIN 81906 1, 2, 3, 5, 8, 12, 20 или 32 в соответствии с устройством ремёсла и верёвки.

Шаг 2: Подтвердите ссылку на силу натяжения веревки, тип веревки, диаметр веревки, угол натяжения, положение установки и используется ли ролик в качестве запасной части или нового изделия.

Шаг 3: Подтвердить соответствие: только однокатушка, установка на боковой стороне судна / на палубе, или использование вместе с коническим пьедесталом, таким как DIN 81907, если это указано на чертеже проекта.

Шаг 4: Подтвердить требования к материалу: мягкая сталь, сталь C-Mn, нержавеющая сталь, литая сталь, узловое литовое железо или класс материала, указанный в проекте.

Шаг 5: Подтвердить обработку поверхности: Sa 2.5 взрыв + эпоксидный праймер, оцинковка, полированная нержавеющая отделка, окончательная система покраски или другие требования по покрытию.

Шаг 6: Подтвердите объем сертификата до предложения: сертификат производителя, сертификат материала, сертификат класса, проверка свидетелей или одобрение в соответствии с требованиями проекта.

Шаг 7: Укажите количество, место доставки, требуемое время доставки, чертеж установки и справочную фотографию, если они доступны.

Структура

Casting roller body | Rope-contact groove / rounded contact surface | Central shaft / pedestal connection area | Bush / sleeve arrangement | Grease nipple and maintenance point | Fasteners and washers | Surface protection

Дизайн, литье и инженерные преимущества

• Один вращающийся ролик помогает направить направление верёвки и уменьшить прямую трение верёвки против фиксированных конструкций судна во время работы на верёвке.

• После литья или обработки поверхность контакта с веревкой должна быть обтянута и сглажена, чтобы уменьшить местный острый контакт и помочь защитить верёвки.

• Более широкий диаметр ролика позволяет выбирать в соответствии с маршрутом веревки, ограничением пространства и стандартным номинальным номером, а не использовать одну слишком упрощенную модель для всех судов.

• Ротация, состояние куста, доступ к смазке и состояние крепления являются важными точками проверки, потому что продукт работает как проводник веревки при повторном контакте.

• Структура установки, поддержка края палубы или пьедестал должны быть проверены верфью или конструкторским бюро в соответствии с направлением провода веревки и местной структурой корпуса.

• Объем материалов и сертификатов может быть определен в соответствии с требованиями заказа, но точный класс материалов должен быть подтвержден до окончательного листа данных или выпуска в производство.

Атрибуты настройки

• Стандарт: DIN 81906-1999 → использовать, когда верфь или спецификация владельца требует размера деформационных роликов DIN.

• Номинальный No: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → выбирать в соответствии со стандартным столом, расположением веревки и доступным местом для установки.

• Номер ролика: один ролик → подходит для одной вращающейся точки контакта веревки на пути привязки.

• Ссылка на силу натяжения веревки: от 10 до 320 кН → только ссылка на выбор; окончательная SWL или утвержденная нагрузка должны быть подтверждены расчетом проекта или требованиями класса.

• Материал: мягкая сталь, сталь C-Mn, нержавеющая сталь, литая сталь, узловая литая железа → конечный класс и соответствие стандарту должны быть подтверждены до предложения.

• Поверхностная обработка: Sa 2.5 взрыв + эпоксидный магазинный праймер / оцинкованный / полированный / индивидуальный → выбирайте в соответствии со спецификацией покрытия сосуда и средой коррозии.

• Соответствующий пьедестал: конический пьедестал по стандарту DIN 81907 может быть рассмотрен, когда указан → интерфейс пьедестала и чертеж установки должны быть подтверждены.

• Требования к сертификату: доступны в зависимости от объема проекта → сертификат класса, сертификат производителя или сертификат материала должны быть согласованы до заказа.

Как это работает

Mooring rope approaches the roller → Rope contacts the rounded rotating surface → Roller turns with rope movement → Local rubbing is reduced → Load path is transferred through the roller support / pedestal to the vessel structure → Inspection and lubrication are carried out during service

Заявления

Sea-going vessels | Inland vessels | Mooring stations | Shipside fairlead arrangements | Deck edge rope guidance | Harbor mooring | Vessel shifting operations | Replacement of DIN 81906 warping rollers

Сертификации и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, объемом инспекции, отслеживаемостью материалов и процедурой одобрения классового общества.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

Рисунок и фотографии

Частые вопросы

Вопрос 1: Одно и то же, что сила тяги на веревке по стандарту DIN 81906 и сила тяги на веревке по продукту SWL?

Ответ 1: Нет. В приведенной таблице приведена сила тяги веревки / ссылка на выбор. Она не должна быть прямо написана как SWL, MBL, переломная нагрузка или испытательная нагрузка без расчета проекта,пересмотр устройства судна, и требование одобрения.

Вопрос 2: Может ли этот ролик использоваться вместе с коническим пьедесталом DIN 81907?

A2: Это может быть рассмотрено, когда чертеж сосуда или проектная спецификация требует соответствующего конического расположения пьедестала.и местное укрепление должно быть подтверждено рисунком.

Вопрос 3: Что следует подтвердить до предложения?

A3: Подтвердите номинальный номер DIN 81906, расположение веревки, положение установки, уровень материала, обработка поверхности, объем сертификата, количество, место назначения поставки и требуемое время доставки.Рисунок судна или его фотография помогают избежать неправильного выбора.

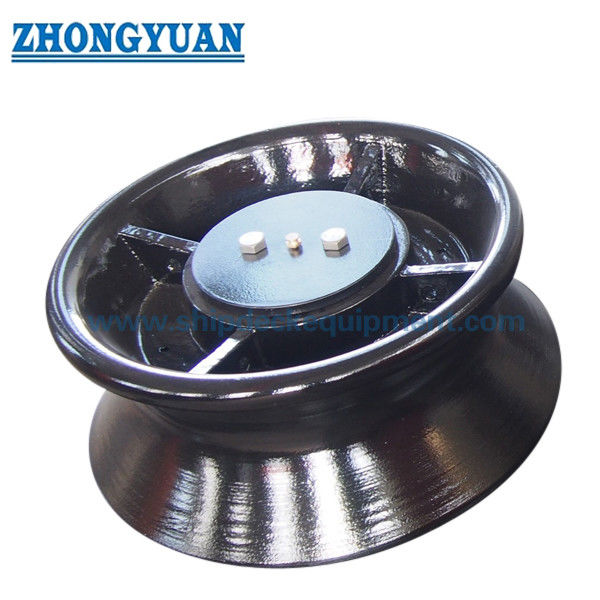

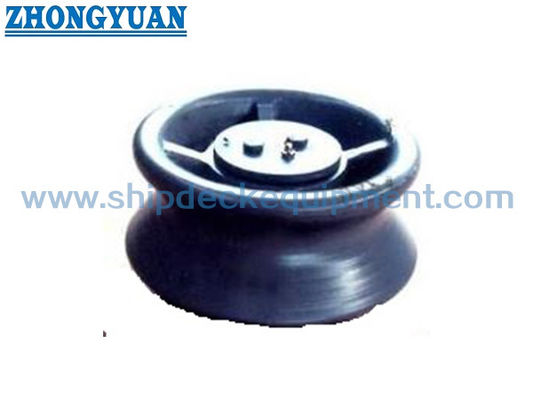

Рисунок DIN81906 для литой стали с косыми роликами
