Гидравлический крановый кран грузоподъемностью 2,5–16 т | Резиновая шлюпбалка крыла для палубного оборудования корабля
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Фендер Крейн, Фендер Дэвид |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Упаковывая детали: | Настраиваемый |
| Время доставки: | Согласно предложению |
| Условия оплаты: | TT, L/C, и т.д. |
| Поставка способности: | 1,000pc/год |
|
Подробная информация |
|||
| Материал: | Квадратная трубка | Общая структура: | Фундамент, главный прибор, поддержка, установка |
|---|---|---|---|
| Гидравлическое люффирование: | Да | Поднимать: | Электрические, гидравлические |
| Применимый фендер: | Ø1500x3000 мм до Ø4500x9000 мм | Пульт дистанционного управления: | Да |
| Сертификат: | BV, DNV, ABS, LR, RMRS, CCS, RINA, и т.д. | Температура: | -40°C до 45°C |
| Источник питания: | 380-690 В, 50-60 Гц, 3Ph | ||
| Выделить: | Гидравлический пневматический резиновый фендер Davit,Давит для пневматического резинового фендера,Гидравлический кран Davit |
||
Характер продукции
2,5–16T Гидравлический кран для крыльев | Шлюпбалка для резиновых крыльев для судового палубного оборудования
Обзор продукта
Гидравлический кран для крыльев — это специализированная морская подъемная система, предназначенная для безопасного развертывания, подъема и хранения пневматических резиновых крыльев во время операций от судна к судну.
Система использует электрогидравлический привод, обеспечивающий высокий крутящий момент, плавное управление движением и надежную работу в динамичных морских условиях.
Широко применяется на FSRU, FLNG, FSO, нефтяных танкерах и морских платформах, где критически важна контролируемая обработка крыльев.
Краткие характеристики
- Безопасная рабочая нагрузка: 2,5–16 тонн → Определяет грузоподъемность для обработки крыльев
- Вылет: 1,5–5 м → Определяет рабочий диапазон от борта судна
- Пролет: 3–9 м → Определяет площадь покрытия на палубе
- Скорость подъема: 5–12 м/мин → Влияет на эффективность и контроль подъема
- Высота опускания: до 50 м → Определяет возможности вертикальной обработки
- Диапазон мощности: 11–90 кВт → Определяется БРН, вылетом и условиями эксплуатации
- Тип привода: Электрогидравлический → Обеспечивает высокий крутящий момент и стабильную работу
- Система управления: Локальный блок управления / Дистанционное управление → Обеспечивает безопасную эксплуатацию
- Размер крыла: Ø1500×3000 до Ø4500×9000 мм → Определяет совместимость применения
- Рабочая температура: -40°C до +45°C → Подходит для суровых морских условий
Основные технические параметры
| БРН (т) | Вылет (м) | Пролет (м) | Скорость подъема (м/мин) | Высота опускания (м) | Диапазон мощности (кВт) |
| 2,5 | 1,5–3 | 3–5 | 5–12 | 50 | 11–18 |
| 5 | 2–4 | 4–6 | 5–12 | 50 | 18–30 |
| 10 | 3–5 | 5–8 | 5–12 | 50 | 30–55 |
| 16 | 3–5 | 6–9 | 5–12 | 50 | 55–90 |
Инженерное примечание
Гидравлическая мощность рассчитывается на основе БРН, вылета, скорости подъема и фактических условий эксплуатации. Окончательная конфигурация будет подтверждена в ходе технической оценки.
Руководство по выбору
Шаг 1 – Выберите БРН → Определяет грузоподъемность
Шаг 2 – Подтвердите размер крыла → Определяет конфигурацию крана
Шаг 3 – Подтвердите вылет → Определяет рабочий диапазон
Шаг 4 – Подтвердите высоту подъема → Определяет радиус подъема
Шаг 5 – Выберите тип управления → Локальное или дистанционное управление
Шаг 6 – Подтвердите схему установки → На основе палубного пространства и конструкции
Конструкция и компоненты
Стрелы крана | Гидравлические цилиндры | Гидравлическая силовая установка (ГСУ) | Лебедочная система | Пульт управления | Поворотное основание | Устройство безопасной блокировки
Пользовательские атрибуты
- БРН: 2,5–16 тонн → Определяет грузоподъемность
- Вылет: 1,5–5 м → Определяет рабочий диапазон
- Пролет: 3–9 м → Определяет покрытие палубы
- Скорость подъема: 5–12 м/мин → Определяет эффективность
- Диапазон мощности: 11–90 кВт → Зависит от конфигурации
- Тип привода: Электрогидравлический → Обеспечивает стабильную работу
- Тип управления: Локальное / Дистанционное → Обеспечивает гибкость эксплуатации
- Размер крыла: Ø1500–Ø4500 мм → Определяет совместимость
- Сертификация: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS → Соответствует морским стандартам
Руководство по индивидуальной конфигурации и запросу
Пожалуйста, укажите размер крыла, БРН, вылет, высоту подъема, источник питания и требования к управлению.
Мы предоставим выбор модели, общее расположение, чертеж и коммерческое предложение.
Как это работает
Кран развертывает и поднимает крылья с помощью гидравлической лебедки и системы цилиндров. Поворот, подъем и опускание управляются гидравлическими клапанами, обеспечивая плавную и безопасную работу.
Применение
Перевалка от судна к судну | FSRU / FLNG / FSO | Нефтяные танкеры | Морские платформы | Портовые операции
Сертификаты и преимущества
Сертификаты: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Безопасная обработка крыльев, высокая эффективность развертывания, сокращение численности персонала, стабильное гидравлическое управление, надежная работа в суровых морских условиях.
Чертежи и фотографии
Общий вид | Конструктивный чертеж | Схема установки | Фотографии продукта
Информация о заказе
Минимальный объем заказа: 1 единица | Срок поставки: В зависимости от проекта | Оплата: T/T, L/C | Индивидуализация: Доступна
Часто задаваемые вопросы
В1: Как выбрать правильный кран для крыльев?
О: На основе размера крыла, БРН, вылета и условий эксплуатации.
В2: Может ли он работать в суровых погодных условиях?
О: Да, разработан для морских и экстремальных условий.

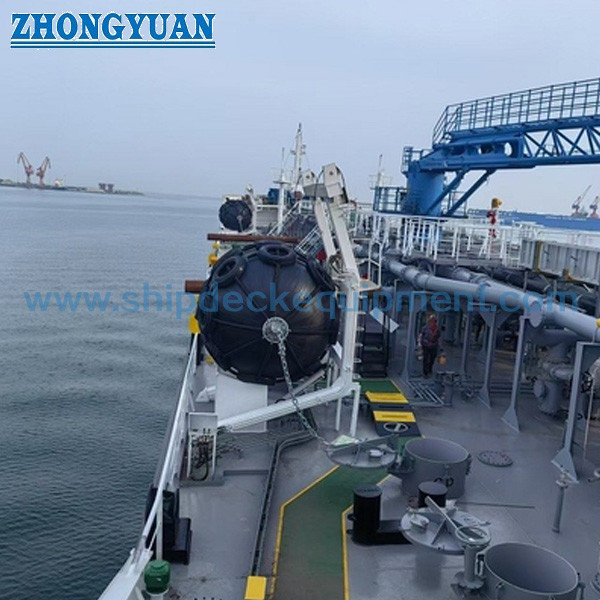

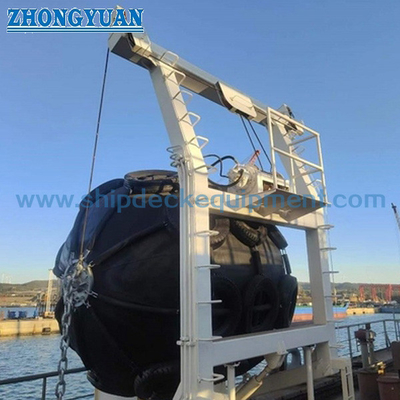

Чертеж шлюпбалки для пневматического резинового крыла, гидравлического крана для крыльев,
