Суперклеточный резиновый фендер для портов и морских терминалов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Подходит для: | Клеммы, требующие низкой силы реакции и высокого поглощения энергии | Используется в: | Крупномасштабные терминалы, такие как нефтяные терминалы и контейнерные терминалы, а также зарубежны |
|---|---|---|---|
| Сертификация: | CCS, BV, ABS and SGS | ||
| Выделить: | Резиновый защитник с суперклетками,ПЭ-пад резиновый фендер,Передний резиновый штурвал PE Pad |
||
Характер продукции

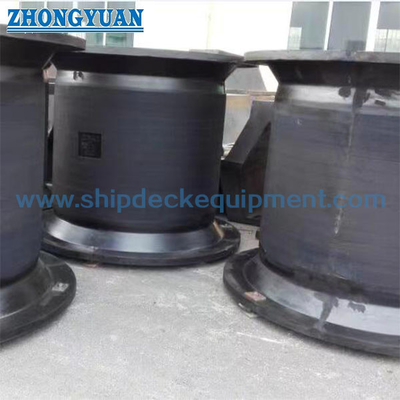

Супер-ячеистый резиновый кран-балка для портов и морских терминалов
Обзор продукта
Супер-ячеистый резиновый кран-балка для портов и морских терминалов представляет собой фиксированный кран-балка с осевым сжатием, имеющий полый цилиндрический резиновый корпус и встроенные монтажные фланцы. Поставляемая серия охватывает номинальные высоты от 400 до 3000 мм, с каталожной производительностью при осевом прогибе 52,5%. Геометрия обеспечивает широкую монтажную площадь для передачи нагрузки на конструкцию причала и хорошо подходит для систем с использованием стальной фронтальной панели.
Полная система ячеистых кран-балок может сочетать один или несколько резиновых элементов с изготовленной стальной фронтальной панелью закрытого ящичного типа, болтовыми накладками из СВМПЭ, анкерами и оцинкованными горячим способом цепями поддержки/ограничения. Окончательный сорт кран-балки, площадь панели и схема расположения цепей выбираются исходя из энергии швартовки, допустимой силы реакции, пределов давления на корпус судна, монтажного зазора и специфических условий эксплуатации проекта.
Краткие характеристики
- Тип продукта: Фиксированный морской резиновый кран-балка ячеистого типа
- Поставляемый диапазон номинальной высоты: 400–3000 мм
- Каталожный осевой прогиб: 52,5%
- Справочное сжатие по кривой производительности: до 55%
- Опубликованные группы производительности: Верхне-высокая | Высокая | Стандартная | Низкая
- Типовая схема системы: Резиновый элемент | стальная фронтальная панель закрытого ящичного типа | накладки из СВМПЭ | анкеры | оцинкованные горячим способом цепи
- Типичные области применения: Терминалы для контейнерных, навалочных, нефтегазовых, генеральных грузов, паромов/RoRo и круизных судов
Контроль резинового материала: предел прочности при растяжении ≥16 МПа, удлинение при разрыве ≥400%, твердость ≤78 по Шору А и остаточная деформация при сжатии ≤30%, с дополнительными испытаниями свойств резины, выбранными в соответствии со спецификацией проекта.
Конструкция и конфигурация системы кран-балок
Резиновый ячеистый элемент | изготовленная стальная фронтальная панель закрытого ящичного типа | механически прикрепленные накладки из СВМПЭ | анкеры/закладные детали | цепи для веса, натяжения и/или сдвига по требованию конструкции системы.
Фронтальная панель изготавливается из стали Q355B по GB/T 1591-2018 или одобренного эквивалента, если не требуется другая марка стали проекта. Конструкция закрытого ящика подвергается проверке на герметичность/утечку для снижения риска проникновения воды. Внешние стальные поверхности подготовлены до степени Sa 2½ и защищены системой морских покрытий, определенной проектом и соответствующей ISO 12944; для цепных узлов используется горячее цинкование, если это указано. Накладки представляют собой первичный черный УФ-стабилизированный СВМПЭ, обычно толщиной 50–80 мм, окончательная толщина определяется контактным давлением, допустимым износом и условиями эксплуатации.
Основные технические параметры
|
Элемент |
Опубликованный / Поставляемый диапазон |
Примечание к выбору |
|---|---|---|
| Диапазон номинальной высоты | H400–H3000 | 14 указанных размеров, включая H1250 |
| Номинальное условие сжатия | Осевой прогиб 52,5% | Справочная точка производительности по каталогу |
| Группы производительности | 4 группы | Верхне-высокая / Высокая / Стандартная / Низкая |
| Конфигурация панели | Стальная панель закрытого ящичного типа | С болтовыми накладками из СВМПЭ |
| Установка | Одиночная / парная / множественная | Зависит от зазора и расчетов системы |
| Основная база выбора | Энергия + реакция + давление на корпус | Не только номинальная высота |
|
Номинальный размер |
H |
h |
D1 |
D2 |
Монтажные отверстия |
MD |
h1 |
L |
|---|---|---|---|---|---|---|---|---|
| H400 | 400 | 25 | 550 | 650 | 4 × Ø30 | 22 | 10 | 270 |
| H500 | 500 | 25 | 550 | 650 | 4 × Ø32 | 24 | 12 | 300 |
| H630 | 630 | 30 | 700 | 840 | 4 × Ø39 | 30 | 14 | 330 |
| H800 | 800 | 30 | 900 | 1050 | 6 × Ø40 | 32 | 14 | 360 |
| H1000 | 1000 | 35 | 1100 | 1300 | 6 × Ø47 | 39 | 18 | 430 |
| H1150 | 1150 | 40 | 1300 | 1500 | 6 × Ø50 | 42 | 22 | 500 |
| H1250 | 1250 | 45 | 1450 | 1650 | 6 × Ø53 | 45 | 22 | 500 |
| H1450 | 1450 | 47 | 1650 | 1850 | 6 × Ø61 | 52 | 26 | 570 |
| H1600 | 1600 | 50 | 1800 | 2000 | 8 × Ø61 | 52 | 28 | 570 |
| H1700 | 1700 | 55 | 1900 | 2100 | 8 × Ø66 | 56 | 30 | 620 |
| H2000 | 2000 | 55 | 2000 | 2200 | 8 × Ø74 | 64 | 32 | 700 |
| H2250 | 2250 | 60 | 2300 | 2550 | 10 × Ø74 | 64 | 36 | 700 |
| H2500 | 2500 | 70 | 2700 | 2950 | 10 × Ø74 | 64 | 38 | 700 |
| H3000 | 3000 | 75 | 3150 | 3350 | 12 × Ø90 | 76 | 40 | 800 |
|
Размер |
Верхне-высокая реакция (кН) |
Верхне-высокая энергия (кДж) |
Высокая реакция (кН) |
Высокая энергия (кДж) |
|---|---|---|---|---|
| H400 | 96 | 16.7 | 83.4 | 14.4 |
| H500 | 162 | 35.6 | 140 | 30.1 |
| H630 | 258 | 71.6 | 224 | 61.7 |
| H800 | 412 | 145.2 | 355 | 124.6 |
|
Размер |
Стандартная реакция (кН) |
Стандартная энергия (кДж) |
Низкая реакция (кН) |
Низкая энергия (кДж) |
|---|---|---|---|---|
| H400 | 63.7 | 11.1 | 51.0 | 8.8 |
| H500 | 108 | 23.4 | 86.3 | 17.8 |
| H630 | 172 | 47.1 | 137.3 | 38.2 |
| H800 | 275 | 96.1 | 211 | 74.5 |
Руководство по выбору и запросу
Шаг 1 – Определите требование к швартовке: Укажите тип и диапазон размеров судна, схему расположения причала, расчетную энергию швартовки, допустимую реакцию кран-балки и предел давления на корпус.
Шаг 2 – Выберите высоту и группу производительности: Сопоставьте требуемый диапазон энергии/реакции при указанном рабочем условии; не выбирайте только по номинальной высоте кран-балки.
Шаг 3 – Определите фронтальную систему: Подтвердите размеры панели, площадь/толщину накладок из СВМПЭ, доступный монтажный зазор, интерфейс анкера и требуемые цепи для веса/натяжения/сдвига.
Шаг 4 – Подтвердите условия проекта и проверку: Укажите диапазон температур, предположения о угле/скорости швартовки, применимую основу для проектирования/испытаний, требования к документации и любое свидетельство третьей стороны.
Ключевые инженерные преимущества
- Номинальное осевое сжатие 52,5% обеспечивает практический диапазон выбора энергии/реакции для стационарных систем кран-балок на причале.
- Круглая монтажная площадь распределяет нагрузки от кран-балки на большую опорную поверхность и эффективно интегрируется с большими фронтальными панелями.
- Геометрия ячейки стабильна при нормальных сдвиговых компонентах; цепи системы могут быть добавлены там, где вес панели, растягивающая нагрузка или сдвиговое ограничение требуют этого.
- Серия размеров H400–H3000 поддерживает широкий спектр планировок причалов без создания отдельных тонких страниц для каждого размера.
Установка и интерфейс системы
Резиновая ячейка устанавливается между конструкцией причала и фронтальной панелью. Должен быть обеспечен достаточный радиальный и краевой зазор для расширения и прогиба резинового корпуса без помех. Для многоэлементных установок расстояние также должно предотвращать помехи между соседними кран-балками или конструкцией панели на протяжении всего цикла сжатия.
Для новых железобетонных причалов закладные анкеры могут быть установлены с использованием шаблона. Для существующих конструкций могут использоваться подходящие анкеры пост-монтажа только после проверки конструкции. Окончательное заглубление, армирование, краевые расстояния, геометрия панели, кронштейны цепей и длина цепей определяются утвержденным общим планом проекта и схемой расположения анкеров.
Инспекция и документация
Базовая проверка качества включает визуальный и размерный контроль, испытания физических свойств резины и проверку силы реакции и поглощения энергии при полном сжатии в согласованном условии испытаний. Где поставляется стальная фронтальная панель, производственная документация может включать проверку сварки/неразрушающий контроль по спецификации, проверку герметичности закрытого ящика или проверку на утечку воздуха, проверку покрытия и записи о толщине сухого слоя. Оцинкованные цепные узлы и материалы накладок из СВМПЭ проверяются в соответствии со спецификацией проекта.
Руководство PIANC по кран-балкам 2024 (MarCom WG211) является текущим международным руководством по проектированию, производству и испытаниям систем кран-балок. Любое заявление о соответствии проекту, типовом одобрении, сертификации продукта или свидетельствовании испытаний должно быть связано с фактическим контрактным объемом работ и подтверждающими записями.
Применение
Терминалы для контейнерных и навалочных грузов | нефтегазовые терминалы | причалы для генеральных грузов | паромные терминалы и терминалы RoRo | круизные терминалы | военно-морские и многоцелевые причалы, где подходит система кран-балок ячеистого типа.
Чертежи и фотографии
Часто задаваемые вопросы
Как выбрать правильный супер-ячеистый резиновый кран-балка? – Выбирайте по требуемой энергии швартовки и допустимой реакции, затем проверьте давление на корпус, высоту, размер панели, зазор и условия испытаний проекта.
Может ли ячеистый кран-балка поставляться с фронтальной панелью и накладками из СВМПЭ? – Да. Он может быть интегрирован со стальной панелью закрытого ящичного типа, болтовыми накладками из СВМПЭ, анкерами и цепями, спроектированными для проекта.
Что проверяется перед поставкой? – Согласованный ITP может охватывать размеры, свойства резины, характеристики реакции/энергии, изготовление/герметичность панели, системы защиты и записи о материалах/документах.
