Резиновые фендеры для портов и морских терминалов
Обзор продукции

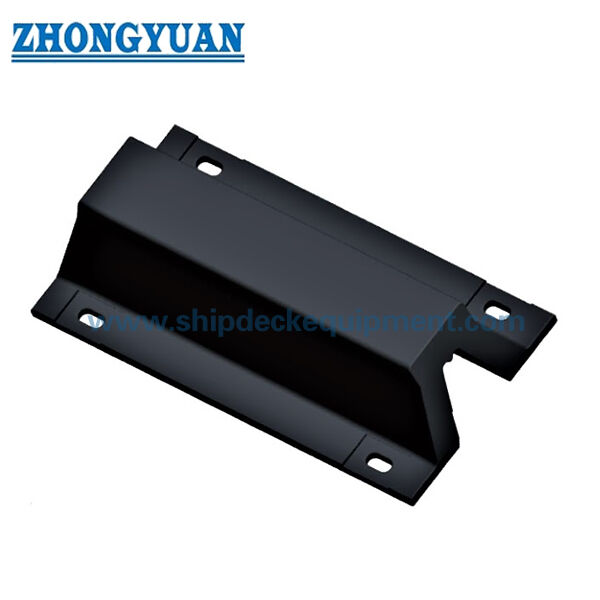

Super Arch Rubber Fender для портов и морских терминалов - это одночленный фиксированный морской резиновый фендер, предназначенный для прямой установки на причалах, доках и причалах.Его арочный корпус сжимается под нагрузкой на причале, чтобы поглотить энергию судна, передавая соответствующую реакционную силу в поддерживающую структуру.
Поставляемая серия охватывает номинальные высоты крыльев от 250 до 800 мм и выбранные длины единиц от 1000 до 2000 мм. Доступны две опубликованные группы производительности:HR (высокая реакция) и SR (стандартная реакция)Каталог обеспечивает реакционную силу и поглощение энергии при 52,5% и 55% сжатия, что позволяет размеры фендера,группа длины и производительности, которая должна соответствовать требованиям к энергии присадки и допустимым требованиям к реакции.
Быстрые спецификации
- Тип продукции: фиксированный морской резиновый фендер из одной части в форме арки
- Предоставляемый диапазон номинальной высоты: 250-800 мм
- Доставляемые длины единиц: 1 000-2 000 мм в зависимости от высоты фендера
- Опубликованные группы производительности: HR Высокая реакция.
- Первичная опубликованная точка сжатия: 52,5%; дополнительная характеристика производительности: 55%
- Толерантность производительности каталога: ±10%
- Форма установки: прямая болтовая установка на конструкцию причала с проектно-специфической конструкцией якоря и арматуры.
Резиновый материал контролируется в соответствии с подтвержденной спецификацией физических свойств твердого отталкивателя, включая прочность на растяжение ≥ 16 МПа, удлинение при разрыве ≥ 400%,твердость ≤ 78 Shore A и компрессионный набор ≤ 30%, с применяемыми методами испытаний ISO.
Структура и конфигурация системы фендера
One-piece moulded and vulcanized rubber arch body | broad mounting feet | direct rubber contact face | elongated fixing openings / bolt positions according to the supplied geometry | anchor and head-bolt interface to the berth structure.
Геометрия арки обеспечивает компактную прямую установку без необходимости передней панели для стандартной резиновой конфигурации.расстояние между краями и поддерживающее укрепление определяются на основе выбранной производительности фендера и специфической для проекта структуры причала;.
Основные технические характеристики:
| Типы SAHX L | H | Л | Я... | В. | Бл | В2 | в | d | e | f | h | П | с | n |
| SA250X1000 | 250 | 1000 | 1000 | 164 | 500 | 410 | 70 | 32 | 90 | ) 25 | 27.5 | 620 | 160 | 2 |
| SA300X1000 | 300 | 1000 | 1150 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 870 | 195 | 1 |
| SA300XI500 | 300 | 1500 | 1650 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 685 | J95 | 2 |
| SA300X2000 | 300 | 2000 | 2150 | 225 | 600 | 490 | 137.5 | 35 | 105 | 140 | 33 | 625 | 195 | 3 |
| SA400X1000 | 400 | 1000 | 1200 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 900 | 260 | 1 |
| SA400X1500 | 400 | 1500 | 1700 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 700 | 260 | 2 |
| SA400 X 2000 | 400 | 2000 | 2200 | 300 | 800 | 670 | 147.5 | 41 | 120 | 165 | 40 | 635 | 260 | 3 |
| SA500X 1000 | 500 | 1000 | 1250 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 930 | 325 | 1 |
| SA500X1500 | 500 | 1500 | 1750 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 715 | 325 | 2 |
| SA500X2000 | 500 | 2000 | 2250 | 375 | 1000 | 840 | 157.5 | 47 | 140 | 180 | 45 | 645 | 325 | 3 |
| SA600X1000 | 600 | 1000 | 1300 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 960 | 390 | 1 |
| SA600X1500 | 600 | 1500 | 1800 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 730 | 390 | 2 |
| SA600 X 2000 | 600 | 2000 | 2300 | 450 | 1200 | 1010 | 167.5 | 50 | 160 | 195 | 54 | 655 | 390 | 3 |
| SA800X1000 | 800 | 1000 | 1400 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 1040 | 520 | 1 |
| SA800X1500 | 800 | 1500 | 1900 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 770 | 520 | 2 |
|
Типы AHXL |
Силы высокого реагирования | SR Стандартная реакционная сила | Толерантность % |
||||||
| 520,50% | 55% | 520,50% | 55% | ||||||
|
Реакция Сила |
Энергетика Поглощение |
Реакция Сила |
Энергетика Поглощение |
Реакция Сила (KN) |
Энергетика Поглощение (КД) |
Реакция Сила (KN) |
Энергетика Поглощение (КД) |
||
| SA250X 1000 | 203.3 | 18.2 | 282.8 | 19.1 | 168.1 | 15.7 | 233.3 | 17.1 | ± 10 |
| SA300X 1000 | 244 | 30.4 | 339.1 | 32.3 | 201.9 | 25.5 | 280.3 | 27.4 | |
| SA300X 1500 | 366.5 | 45.6 | 508.6 | 49 | 320.8 | 38.2 | 420.4 | 41.2 | |
| SA300X2000 | 488 | 60.8 | 678.2 | 64.7 | 403.8 | 51 | 560.6 | 54.9 | |
| SA400X 1000 | 325.4 | 54.9 | 451.8 | 58.8 | 269.5 | 45.1 | 374.3 | 48 | |
| SA400X 1500 | 488 | 82.3 | 678 | 88.2 | 404 | 67.6 | 561.5 | 72 | |
| SA400X2000 | 650.8 | 109.8 | 903.6 | 117.6 | 539 | 90.2 | 748.6 | 96 | |
| SA500X 1000 | 406.7 | 85.3 | 564.5 | 91.1 | 337.1 | 70.6 | 468.4 | 75.5 | |
| SA500X 1500 | 610 | 128 | 846.7 | 137 | 505.7 | 105.9 | 702.5 | 113.3 | |
| SA500X2000 | 813.4 | 170.5 | 1129 | 182.3 | 647.3 | 141.1 | 936.8 | ) 51.0 | |
| SA600X 1000 | 488 | 123.5 | 678.2 | 132.2 | 403.8 | 101.9 | 560.6 | 108.8 | |
| SA600X 1500 | 732 | 185.2 | 1017.3 | 198.5 | 605.6 | 152.9 | 840.8 | 163.2 | |
| SA600X2000 | 976.1 | 247 | 1356.3 | 264.6 | 807.5 | 203.8 | 1121.1 | 217.6 | |
| SA800X 1000 | 650.7 | 218.5 | 903.6 | 234.2 | 539 | 181.3 | 748.7 | 194 | |
| SA800X 1500 | 976.1 | 328.3 | 1355.4 | 351.3 | 808.5 | 272 | 1123.1 | 291 | |
Руководство по выбору и расследованию
Шаг 1 Определение требований к причалу и судна: Укажите тип судна и диапазон размеров, расположение причала, проектную энергию причала и допустимую реакционную силу.
Шаг 2: Выберите группу высоты, длины и производительности крыльца: сопоставьте требуемую энергетическую/реакционную диапазону с использованием опубликованных 52,5% данных и доступной группы HR или SR.
Шаг 3: Подтвердить конструктивный интерфейс: Укажите чертеж набережной/дока, состояние бетонной или стальной опоры, доступное место для установки и требуемое расположение якоря.
Шаг 4 Подтвердить условия эксплуатации и проверки: состояние проектной температуры, предположения о угле/скорости причаления, требуемая ITP, полномасштабная проверка производительности и объем документации.
Шаг 5 ️ Подтвердить количество, место доставки, требуемую дату доставки и любые требования к замене/обмену.
Ключевые инженерные преимущества
- Одночасовая геометрия арки обеспечивает компактное расположение прямых подвесных крыльев с относительно небольшим количеством системных компонентов.
- Несколько поставляемых длин для одной и той же номинальной высоты позволяют соответствовать энерго-реакционной мощности требованиям к причалу без создания отдельных тонких страниц продукта для каждой длины.
- Группы производительности HR и SR обеспечивают два практических варианта реакции/энергии в рамках одной и той же семьи измерений.
- Профиль арки подходит для фиксированных причалов, где компоненты сдвига и наклонный контакт сосуда должны рассматриваться вместе с нормальной нагрузкой на сжатие.
Установка и интерфейс системы
Фендер Super Arch прикреплен непосредственно к конструкции опоры причала через ножки.Освобождение от установки должно позволять резиновому корпусу сжиматься и восстанавливаться без помех соседних стальных изделий., бетонные выступы или соседние ограждения.
Для конструкций из железобетона могут использоваться отливные или подходящие послемонтированные якори при условии проверки конструкции.расстояние от края, расстояние между болтами и местное укрепление определяются на основе выбранной производительности крыльца, условия поддержки и утвержденного проекта GA / расположения якоря.Не следует применять единый универсальный размер якоря для каждого класса или места присаживания..
Проверка и документация
Исходный контроль качества включает визуальную проверку, проверку размеров и испытание физических свойств резины.Полномасштабная проверка сжатия/производительности может быть включена в ITP проекта для подтверждения согласованных требований к реакционной силе и поглощению энергии в определенных условиях испытаний.
Руководящие принципы PIANC Fender Guidelines 2024 (MarCom WG211) используются в качестве текущей инженерной ориентировки для принципов проектирования, производства и испытаний систем фендеров.Типовое одобрение, свидетельство третьей стороны или сертификация класса указывается только тогда, когда соответствующий объем был согласован и документирован.
Заявления
Ро-ро причалы. Общие грузовые причалы. Порты для рабочих лодок.
Рисунок и фотографии
Частые вопросы
Вопрос 1: Как следует выбирать защитные щиты HR и SR Super Arch? Выберите группу, которая удовлетворяет требуемому поглощению энергии, сохраняя реакционную силу в пределах места для причалов и судна;Затем проверить эксплуатационные коррекции и структурные нагрузки для проекта.
Вопрос 2: Почему одна и та же высота защитника поставляется в разных длинах? ?? Длина изменяет общий объем резины и, следовательно, опубликованную реакционную/энергетическую емкость.Выберите длину из требуемой производительности и доступного расположения причалов, а не только по высоте.
Вопрос 3: Какие документы на проверку можно указать? документация производителя и свидетельство третьих лиц, если это требуется;.
