Ключевой / Омега-тип резинового крыла для судов и доков
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | Ω | Применимый: | Форштевень корабля, борт корабля, корма корабля, сухой док, плавучий док, борт причала |
|---|---|---|---|
| Сертификация: | CCS, BV, ABS and SGS | ||
| Выделить: | обвайзер плавучего дока морской резиновый,обвайзер shipside морской резиновый,Бамперы CCS резиновые для доков шлюпки |
||
Характер продукции
Ключевое отверстие / резиновый фендер типа Омега для судов и доков
Обзор продукции
Keyhole / Omega Type Rubber Fender for Ships and Docks представляет собой профиль из твердой резины для защиты ствола, боковой и кормовой части судна, а также суходока, плавучей доки и причалных установок.В поставленном рисунке серии Ω используется центральная геометрия открытия и монтажа в стиле ключевого отверстия, так что страница сочетает в себе поставленное обозначение Омега с международно признанным поисковым термином ключевой дыры.
Поставляемая серия содержит два номинальных поперечных сечения: 250 × 250 мм и 300 × 300 мм. Источник предоставляет размерные данные, но нет проверенной численной таблицы реакционной силы / поглощения энергии;Таким образом, показатели производительности не были изобретены или скопированы из зарубежных модельных моделей ключевых отверстий..
Быстрые спецификации
- Тип продукции: фендер с профойлом из твердой резины типа "ключевая дыра" / "Омега"
- Предлагаемые номинальные размеры: 250 × 250 мм. 300 × 300 мм.
- Предложенные размеры B1: 150 мм.
- Диаметры фиксирующих отверстий d: 25 мм 30 мм
- Предлагаемые габариты: 50 мм. 60 мм.
- Применение: ствол, боковая и кормовая части судна; суходок; плавучий док; сторона причала
- Статус публикации характеристик: подтверждены размерные серии; таблица численной реакции/энергии не представлена
Структура и конфигурация
Одночастичное твердое резиновое ключевое отверстие / Омега-профиль. Центральное открытие / слот в стиле ключевого отверстия. Две зоны крепления у основания.
Международные каталоги буксировщиков используют общий термин "ключевой буксир" для близкого семейства профилей носа и кормы. Это международное наименование используется только для целей поиска;иностранные коды моделей, фиксирующие размеры и значения производительности не принимаются в качестве данных о продукции Zhongyuan.
Основные технические характеристики:
| Тип | Размеры (мм) | ||||
| В. | В1 | H | d | h | |
| Ω250 | 250 | 150 | 250 | 25 | 50 |
| Ω300 | 300 | 184 | 300 | 30 | 60 |
Руководство по выбору и расследованию
Шаг 1 ️ Подтвердить место установки: нос/стол судна, боковая часть, корму, сухую доку, плавучую доку или пристань.
Шаг 2 Выберите номинальный профиль 250 или 300 мм из имеющегося места для установки и существующей геометрии замены.
Шаг 3 ️ Подтвердить общую длину, расстояние между отверстиями крепления, расположение булав / болтов, структуру опоры и необходимость налицости канав или гладкой контактной поверхности.
Шаг 4 Если требуется количественная производительность, укажите проектную основу контактной нагрузки/энергии и уточните требуемый расчет или проверку испытаний.
Шаг 5 - подтвердить количество, объем проверки/документации и место назначения поставки.
Ключевые инженерные преимущества
- Центральная геометрия в стиле ключевых отверстий обеспечивает компактный профиль, установленный на судне / на доке с определенными зонами крепления.
- Две поставляемые номинальные секции поддерживают устройства замены и нового строительства с ограниченной глубиной установки.
- Профиль может использоваться в защитных устройствах на носу, боках или корме, где требуется длинная непрерывная резиновая контактная лента.
- Международная терминология ключевых отверстий улучшает ясность поиска без копирования модели системы другого поставщика.
Установка и интерфейс системы
Фендер устанавливается через зоны крепления профиля к сосуду или конструкции поддержки дока.минимальный радиус изгиба и конструкция опоры должны быть установлены для фактической установки, а не скопированы из серии ключевых отверстий другого поставщика.
Проверка и документация
Исходный контроль качества включает визуальную проверку, проверку размеров и испытание физических свойств резины.Никакое числовое заявление о силе реакции/поглощении энергии не добавляется, если поставляемый материал продукта не обеспечивает надежной табличной основы производительности..
Текущие инженерные рекомендации по системе ограждения используются для проектирования проекта и логики тестирования, в то время как одобрение типа, сертификация продукта,свидетельство третьих лиц и документация класса указываются только тогда, когда соответствующий объем был согласован и документирован.
Заявления
Ствол судна. Боковая сторона судна. Задняя часть судна. Защита буксировщика.

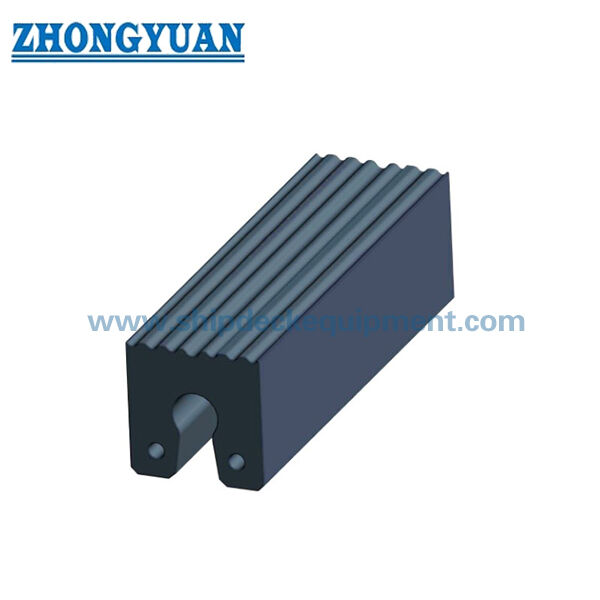

Рисунок и фотографии
Частые вопросы
Вопрос 1: Омега тип такой же, как и все международные ключевые отверстия фендера?но размеры и детали крепления различаются в зависимости от производителя и проекта.
Вопрос 2: Почему не добавлены внешние габариты ключевых отверстий? На странице публикуются только поставленные габариты Ω250/Ω300.не скопированы как данные о продукции Zhongyuan.
Вопрос 3: Может ли профиль быть изогнут вокруг лука?должна быть проверена промежуточная поддержка и устройство крепления для выбранного сечения и длины;.
