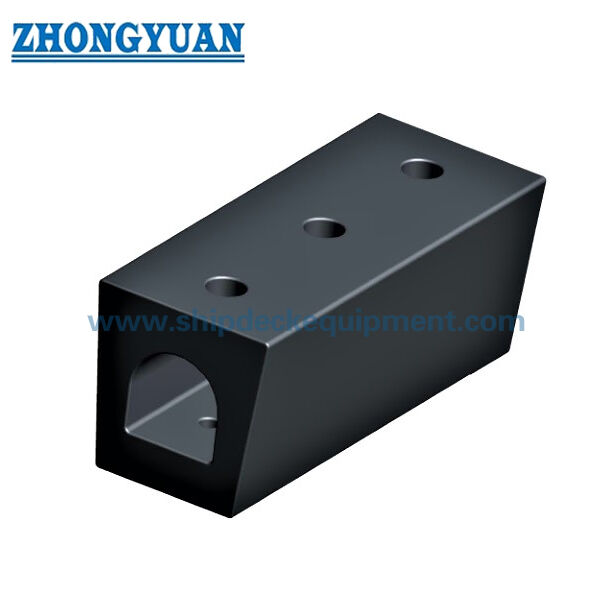

Трапециевидное резиновое крыло для судов и причалов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | Форма трапеция | Применимый: | борт корабля и причал |
|---|---|---|---|
| Сертификация: | CCS, BV, ABS and SGS | ||
| Выделить: | Обвайзер Trapezium морской резиновый,Обвайзер CCS морской резиновый,Бампер Trapezium резиновый для шлюпок |
||
Характер продукции
Трапециевидная резиновая крышка для судов и сторон доков
Обзор продукции
Trapezoidal Rubber Fender for Ships and Dock Sides - это профиль из твердой резины с коническим поперечным сечением для защиты корабля и дока.Поставляемая серия включает шесть вариантов поперечного сечения, четыре с детальными размерами крепления и два более крупных 500 мм профиля с указанной длиной единицы 1500 мм.
На данной странице используется международный описательный термин "трапециумный резиновый фендер"; "трапециумный резиновый фендер" сохранен в качестве вторичного поискового выражения, поскольку он появляется в поставленном источнике.
Быстрые спецификации
- Тип изделия: трапециевидная / трапециевая крышка с профилем из твердой резины
- Поставляемый номинальный диапазон B: 300-500 мм
- Поставляемый номинальный диапазон H: 250 ∼ 500 мм
- Подробные размеры крепления, предоставленные для четырех меньших профилей
- Перечисленная длина единицы для двух профилей 500 мм: 1500 мм
- Применение: на стороне судна и на стороне дока
- Статус публикации характеристик: измерения представлены; не представлена полная таблица численной реакции/энергии
Структура и конфигурация
Конусообразное / трапецистообразное поперечное сечение из твердой резины. Центральная внутренняя геометрия открытия / крепления на детальных профилях. Продольный профиль тела.
Форма профиля дает более узкую поверхность крепления относительно внешней ширины контакта на выбранных размерах.Окончательная длина и геометрия крепления должны соответствовать чертежу одобренного продукта для выбранной секции.
Основные технические характеристики:
| Тип | Размеры (мм) | |||||
| В. | Бл | H | D | d | h | |
| 300х250х250 | 300 | 250 | 250 | 65 | 30 | 75 |
| 400х320х400 | 400 | 320 | 400 | 80 | 40 | 100 |
| 470х405х405 | 470 | 405 | 405 | 80 | 40 | 120 |
| 422х187х330 | 422 | 187 | 330 | 38 | 64 | 70 |
| 500х400х500 | 500 | 400 | 500 | L=1500 | ||
| 500х260х500 | 500 | 260 | 500 | L=1500 | ||
Руководство по выбору и расследованию
Шаг 1 ️ Подтвердить требуемое поперечное сечение от существующей установки или доступного монтажного покрытия.
Шаг 2 подтвердить общую длину, геометрию крепления и наличие установки на стороне корабля или на стороне дока.
Шаг 3 Предоставьте материалы для поддерживающей конструкции, расположение болта/поддержки и ожидаемое направление контакта.
Шаг 4 Если требуется количественная производительность, укажите целевую базу реакции/энергии и требования к расчету или полномасштабной проверке.
Шаг 5 подтвердить требования к количеству, документации, инспекции и доставке.
Ключевые инженерные преимущества
- Конический профиль обеспечивает альтернативную контактную геометрию, когда простой квадратный или D-профиль не соответствует доступному пространству для установки.
- Шесть поставляемых поперечных сечений имеют номинальную высоту 250-500 мм и множественные отношения ширины основания.
- Конструкция прямого твердого каучука позволяет легко заменить его в приложениях на стороне корабля и причала.
- Большие 500 мм профили поставляются с указанной длиной единицы 1500 мм для планирования проекта.
Установка и интерфейс системы
Трапециоидный фендер крепится к сосуду или конструкции поддержки дока с использованием одобренных профильных отверстий и расположения поддержки.Местное укрепление и пропускная способность установки определяются по выбранному участку, поддерживающий материал и проектная нагрузка.
Проверка и документация
Исходный контроль качества включает визуальную проверку, проверку размеров и испытание физических свойств резины.Никакое числовое заявление о силе реакции/поглощении энергии не добавляется, если поставляемый материал продукта не обеспечивает надежной табличной основы производительности..
Текущие инженерные рекомендации по системе ограждения используются для проектирования проекта и логики тестирования, в то время как одобрение типа, сертификация продукта,свидетельство третьих лиц и документация класса указываются только тогда, когда соответствующий объем был согласован и документирован.
Заявления
Боки судна. Боки дока. Защита суходока.
Рисунок и фотографии
Частые вопросы
Вопрос 1: Одно и то же намерение с поисковым запросом? Да. В поставленном источнике используется трапеций, в то время как трапециевидный резиновый фендер является более ясным описательным названием страницы.
Вопрос 2: Почему D, d и h пусты для двух 500 мм профилей? В приведенной таблице указаны только B, B1, H и L = 1500 для этих рядов; отсутствующие размеры крепления не догадываются.
Вопрос 3: Публикуются ли значения реакции и энергии?
