Резиновое кранцевое устройство типа W для защиты носа и кормы

Резиновый кранцевый брус типа W для защиты носа и кормы буксира

Обзор продукта

Резиновый кранцевый брус типа W для защиты носа и кормы буксира представляет собой формованный цельнорезиновый профиль, предназначенный для буксиров, толкачей и рабочих судов, которые подвергаются многократным контактам при толкании, сопровождении и помощи судам. W-образный профиль имеет две крепежные ножки и широкую контактную поверхность с канавками, подходящую для носовых, форштевневых и кормовых конструкций судна.

Поставляемая серия размеров охватывает семь W-профилей от W320 × 200 до W600 × 400, с указанной максимальной длиной до 3000 мм в зависимости от размера профиля. Источник также включает кривую производительности, но полная читаемая таблица числовых значений реактивной силы / поглощения энергии не предоставляется; поэтому неподтвержденные числовые значения производительности не публикуются на этой странице.

Краткие характеристики

• Тип продукта: цельнорезиновый кранцевый брус типа W для буксиров
• Поставляемый диапазон профилей: от W320 × 200 до W600 × 400
• Максимальная указанная длина единицы: 2000–3000 мм в зависимости от профиля
• Основная зона установки: нос, форштевень и корма буксира / рабочего судна
• Конструкция: формованный и вулканизированный цельнорезиновый профиль
• Контактная поверхность: широкая поверхность резины с канавками / ребрами
• Основа выбора: геометрия профиля, компоновка судна, контактная нагрузка, износ от истирания и проверенная производительность, специфичная для проекта

Структура и конфигурация

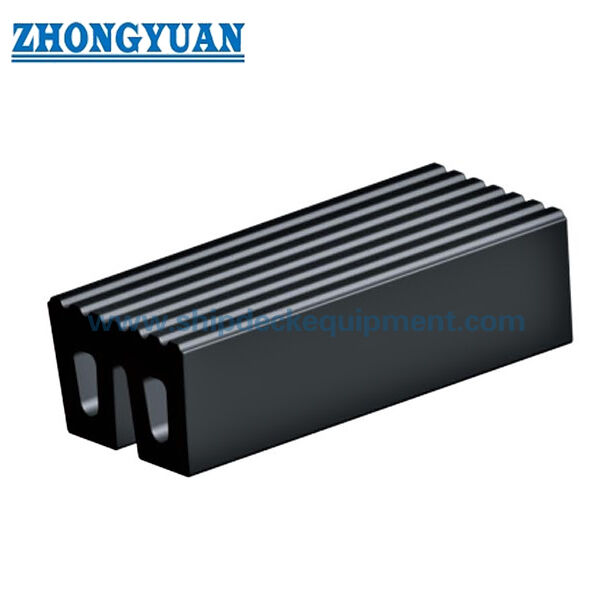

Цельнорезиновый корпус W-образной формы | две крепежные ножки | широкая контактная корона | продольные контактные канавки / ребра | удлиненные крепежные прорези | крепежные болты и опорная конструкция, специфичные для проекта.

W-образные кранцевые брусья используются в качестве бортовых кранцевых брусьев буксиров и могут комбинироваться с цилиндрическими или D-образными кранцевыми брусьями для полной защиты носа/борта. Страница не рассматривает W-профиль как подъемное устройство для причальной стенки или как буксирный компонент.

Основные технические характеристики:

Руководство по выбору и запросу

Шаг 1 – Предоставьте компоновку носа, форштевня или кормы буксира / рабочего судна и требуемую защищенную зону контакта.

Шаг 2 – Выберите размер W-профиля и длину единицы, исходя из доступного пространства корпуса, геометрии контакта и существующих размеров для замены.

Шаг 3 – Подтвердите расположение крепежных прорезей, опорную конструкцию, расположение болтов и антикоррозийную защиту для установки на судно.

Шаг 4 – Укажите требуемую расчетную контактную нагрузку / энергетическую базу и сообщите, должна ли проверка производительности или расчет быть включены в объем поставки.

Шаг 5 – Подтвердите количество, компоновку на борту судна, чертежи, объем инспекции/документации и место доставки.

Ключевые инженерные преимущества

• Широкая контактная поверхность с канавками подходит для многократных контактов при толкании на носах/кормах буксиров и рабочих судов.
• Профиль с двумя ножками обеспечивает надежное крепление на борту судна, позволяя резиновой короне деформироваться при контакте.
• Множество вариантов геометрии и длины секций поддерживают новые установки и замены без создания отдельной веб-страницы для каждого размера.
• W-образные кранцевые брусья могут быть интегрированы с цилиндрическими и D-образными бортовыми/носовыми кранцевыми брусьями в полной схеме защиты буксира.

Установка и интерфейс системы

Кранцевый брус крепится болтами к усиленной опоре на борту судна. Окончательный размер болтов, геометрия прорезей, опорная пластина, вставка в корпус / усилитель и антикоррозийная защита определяются чертежом судна и рассчитанными местными нагрузками. Установленный профиль должен иметь достаточный зазор для деформации без жесткого контакта с прилегающими стальными конструкциями.

Инспекция и документация

Базовый контроль качества включает визуальный осмотр, проверку размеров и испытания физических свойств резины. Там, где таблица с количественными значениями реактивной силы / поглощения энергии является частью согласованной спецификации продукта, полномасштабные испытания на сжатие могут быть включены в план проверки проекта (ITP) для подтверждения гарантированной производительности в определенных условиях испытаний.

Руководящие принципы PIANC по кранцевым брусьям 2024 (MarCom WG211) используются в качестве текущего инженерного справочника для принципов проектирования, изготовления и испытаний кранцевых систем. Типовое одобрение, сертификация продукта, присутствие третьей стороны и документация класса указываются только при условии согласования и документирования соответствующего объема работ.

Применение

Портовые буксиры | эскортные буксиры | толкачи | рабочие суда | защита носа судна | кранцевые брусья форштевня и кормы | новое строительство и замена буксиров

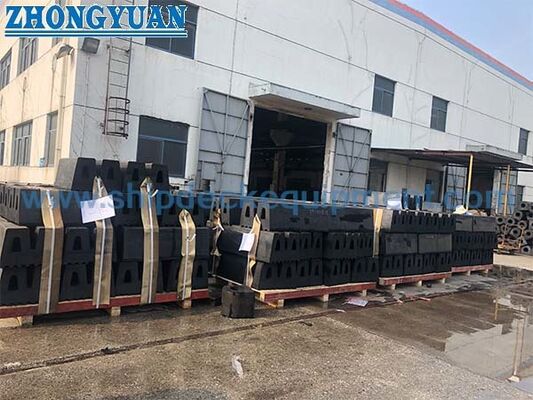

Чертежи и фотографии

FAQ

В1: Является ли тип W в основном кранцевым брусом для буксира? — Да. Информация о продукте позиционирует его для защиты форштевня / кормы судна, и текущая международная практика использования кранцевых брусьев для буксиров также использует W-профили в носовых и кормовых установках.

В2: Можно ли использовать таблицу размеров в качестве таблицы реактивной силы/энергии? — Нет. Размеры и проверенная производительность являются отдельными инженерными наборами данных; числовые значения производительности должны поступать из утвержденной таблицы производительности или испытаний.

В3: Можно ли комбинировать W-образные кранцевые брусья с цилиндрическими кранцевыми брусьями? — Да, система защиты буксира может использовать различные профили в носовой, кормовой и бортовой частях в соответствии с компоновкой судна.
