Вода CB 3146 смазать управление рулем более низкого подшипника штурвала морское гидравлическое
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan |
| Сертификация: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Номер модели: | Стандартный и подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | As per quotation |
| Упаковывая детали: | Поддон или индивидуальный |
| Время доставки: | Согласно предложению |
| Условия оплаты: | TT, L/C, Etc. |
| Поставка способности: | Удовлетворяйте потребности клиентов |
|
Подробная информация |
|||
| Материал: | Литье C-Mn Сталь, Мягкая сталь, Поковка C-Mn Сталь | Стандарт: | КБ*3146 |
|---|---|---|---|
| ТИП: | A не водонепроницаемый, B водонепроницаемый | Применимый диаметр запаса руля: | ø 60-200 мм (тип A), ø 60-320 мм (тип B) |
| Осмотр: | NDE (ультразвуковой и магнитный контроль квалифицированными операторами), проверка размеров | Сертификаты классификации: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Высокий свет: | CB 3146 понизить подшипник штурвала,CB 3146 CCS понизить подшипник штурвала,CB 3146 CCS понижают несущую штурвала |
||
Характер продукции

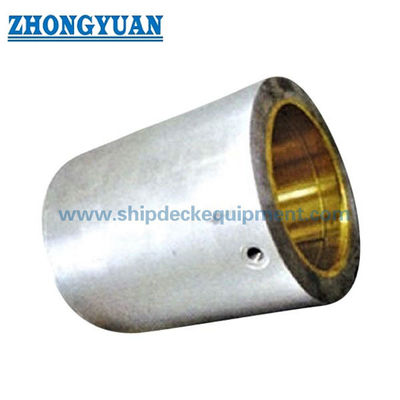

Вода CB 3146 смазать более низкий подшипник штурвала
Описание
Вода CB3146 смазала более низкий подшипник штурвала прибор зафиксированный к корпусу для того чтобы поддержать штурвал. Более низкий подшипник штурвала, который набор на этап куда запас штурвала прорезывает наружную плиту корпуса, вообще носит только радиальную силу.
Главные технические данные
- Материал; C-Mn стальной, чугун отливки, слабая сталь, медь, бронза
- Стандарт: CB*3146
- Тип: Никакое watertight, b watertight
- Применимый диаметр запаса штурвала: ø 60-200mm (тип), ø 60-320mm a (тип b)
- Осмотр: NDE (ультразвуковой тест и магнитное рассмотрение квалифицированными операторами), проверка размера
- Сертификаты классификации: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Etc.
Основные технические параметры:
Тип a
| Dia запаса штурвала. | d1 | d2 | D | H | t1 | t | Зажимные болты n x d0 |
Вес (kg) |
|
| 60 | 76 | 122 | 102 | 112 | 6 | 5 | 6 | M6 | 8 |
| 70 | 86 | 132 | 112 | 127 | 6 | 5 | 6 | M6 | 10,1 |
| 80 | 96 | 142 | 122 | l42 | 6 | 5 | 6 | M6 | 14,3 |
| 90 | 106 | 160 | 138 | 157 | 6 | 5 | 6 | M6 | 17,4 |
| 100 | 120 | 180 | 156 | 170 | 6 | 5 | 6 | M6 | 22,8 |
| 110 | 130 | 190 | 164 | 185 | 8 | 6 | 6 | M8 | 28,5 |
| 120 | 140 | 200 | 174 | 200 | 8 | 6 | 6 | M8 | 34,9 |
| 130 | 154 | 224 | 198 | 213 | 8 | 6 | 6 | M8 | 41,7 |
| 140 | 164 | 234 | 204 | 228 | 8 | 6 | 6 | M8 | 48,4 |
| 150 | 174 | 244 | 214 | 243 | 8 | 8 | 6 | M10 | 55,8 |
| 160 | 184 | 254 | 224 | 258 | 10 | 8 | 6 | M10 | 63,3 |
| 180 | 204 | 274 | 244 | 288 | 10 | 8 | 6 | M10 | 78 |
| 200 | 228 | 308 | 268 | 316 | 10 | 8 | 6 | M10 | 95,4 |
Чертеж более низкого типа a подшипника штурвала
Тип b
| Dia запаса штурвала. | d1 | d2 | D | H | h | t1 | t2 | Зажимные болты n x d0 |
Вес (kg) |
|
| 60 | 76 | 122 | IJ2 | 120 | 24 | 8 | II | 6 | M8 | 8,8 |
| 70 | 86 | 132 | 112 | 135 | 24 | 8 | 11 | 6 | M8 | 10,5 |
| 80 | 96 | 142 | 122 | 150 | 24 | 8 | 11 | 6 | M8 | 14,8 |
| 90 | 106 | 160 | 138 | 165 | 24 | 8 | 11 | 6 | M8 | 19,5 |
| 100 | 120 | 180 | 156 | 180 | 32 | 10 | 13 | 6 | M8 | 24,9 |
| 110 | 130 | 190 | 164 | 195 | 32 | 10 | 13 | 6 | M8 | 28,9 |
| 120 | 140 | 200 | 174 | 210 | 32 | 10 | 13 | 6 | M8 | 35,4 |
| 130 | 154 | 224 | 198 | 225 | 32 | 10 | l3 | 6 | M8 | 42,1 |
| 140 | 164 | 234 | 204 | 240 | 32 | 12 | 16 | 6 | M8 | 49,4 |
| 150 | 174 | 244 | 214 | 255 | 12 | J2 | 16 | 6 | M10 | 57,3 |
| 160 | 184 | 254 | 224 | 270 | 32 | 12 | 16 | 6 | M10 | 65,8 |
| 180 | 204 | 274 | 244 | 300 | 36 | 12 | 16 | 6 | M10 | 87,2 |
| 200 | 228 | 308 | 268 | 330 | 36 | 12 | 16 | 6 | M10 | 112,6 |
| 220 | 248 | 328 | 292 | 360 | 36 | 14 | 20 | 6 | M12 | 137,2 |
| 240 | 268 | 348 | 312 | 390 | 36 | 14 | 20 | 6 | M12 | 165,5 |
| 260 | 288 | 368 | 332 | 420 | 40 | 14 | 20 | 6 | M12 | 187,7 |
| 280 | 312 | 402 | 362 | 450 | 40 | 14 | 20 | 6 | M12 | 233,7 |
| 300 | 332 | 422 | 378 | 480 | 40 | 14 | 20 | 6 | M12 | 264 |
| 320 | 352 | 442 | 401 | 510 | 40 | 14 | 20 | 6 | M12 | 300,5 |
Чертеж более низкого типа b подшипника штурвала
