GD / Крыловидное резиновое причальное устройство для рамных доков и морских терминалов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | ГД | Применимый: | кадровый терминал |
|---|---|---|---|
| Сертификация: | CCS, BV, ABS and SGS | ||
| Выделить: | Тип резиновый обвайзер CCS GD,Тип резиновый обвайзер GD,Обвайзеры GD резиновые для доков |
||
Характер продукции
Резиновый кранцевый профиль GD / крылового типа для рамных причалов и морских терминалов
Обзор продукта
Резиновый кранцевый профиль GD / крылового типа для рамных причалов и морских терминалов представляет собой цельнорезиновый профиль, поставляемый в двух номинальных высотах сечения, 280 и 300 мм, с каталожной длиной от 1000 до 2500 мм. Профиль предназначен для установки на рамных причалах и причальных стенках, где требуется относительно широкая опорная поверхность и повторяемая схема прямого крепления.
Приведенная таблица характеристик показывает силу реакции и поглощение энергии при 50% расчетного сжатия. Для каждой высоты сечения сила реакции и энергия пропорционально увеличиваются с каталожной длиной, что обеспечивает простую основу для сопоставления доступного пространства причала с требуемой грузоподъемностью кранца.
Краткие характеристики
- Тип продукта: цельнорезиновый кранцевый профиль GD / крылового типа
- Номинальные высоты сечения: 280 мм | 300 мм
- Каталожные длины единиц: 1000 | 1500 | 2000 | 2500 мм
- Опубликованная точка производительности: 50% расчетного сжатия
- Диапазон реакции: 371–1102,5 кН по всей поставляемой серии
- Диапазон поглощения энергии: 14–44 кДж по всей поставляемой серии
- Допуск каталожной производительности: ±10%
Структура и конфигурация
Резиновый корпус крылового профиля | широкая задняя поверхность | несколько точек крепления по длине | прямой монтаж к опорной конструкции рамного причала / причальной стенки | поставляется в семействах сечений H280 и H300.
Основные технические параметры
Поставляемая серия – Основные размеры
|
Тип |
H |
B |
b |
L |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
Опубликованные характеристики при 50% сжатия
|
Тип |
Расчетное сжатие (%) |
Сила реакции (кН) |
Поглощение энергии (кДж) |
Допуск |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10% |
| GD280 × 1500 | 50 | 557 | 21 | ±10% |
| GD280 × 2000 | 50 | 742 | 28 | ±10% |
| GD280 × 2500 | 50 | 927,5 | 35 | ±10% |
| GD300 × 1000 | 50 | 441 | 17,6 | ±10% |
| GD300 × 1500 | 50 | 661,5 | 26,4 | ±10% |
| GD300 × 2000 | 50 | 882 | 35,2 | ±10% |
| GD300 × 2500 | 50 | 1102,5 | 44 | ±10% |
Руководство по выбору и запросу
Шаг 1 – Подтвердите требуемое семейство сечений: GD280 или GD300 в соответствии с существующим чертежом, доступной глубиной и целевой производительностью.
Шаг 2 – Выберите длину единицы от 1000 до 2500 мм, используя опубликованные значения реакции/энергии при 50%.
Шаг 3 – Подтвердите точный вариант размеров, где в исходной таблице указаны альтернативные значения в скобках для ранних размеров GD280.
Шаг 4 – Предоставьте чертеж рамного причала / опорной конструкции причальной стенки, схему крепежных отверстий, опорную конструкцию и среду коррозии для выбора фурнитуры.
Шаг 5 – Подтвердите количество, требования к инспекции/испытаниям, документацию и место доставки.
Ключевые инженерные преимущества
- Две стандартизированные высоты сечения с четырьмя каталожными длинами обеспечивают компактную матрицу выбора.
- Опубликованные значения реакции и энергии при 50% последовательно масштабируются с длиной кранца в каждом семействе сечений.
- Широкий профиль крыла обеспечивает стабильный интерфейс прямого монтажа для рамных причалов и причальных стенок.
- Простая цельнорезиновая конструкция уменьшает количество компонентов системы по сравнению с системами кранцев с передней панелью.
Установка и интерфейс системы
Кранцы GD / крылового типа крепятся непосредственно к опорной раме, причалу или конструкции причальной стенки. Окончательные болты, шайбы, опорные пластины, расстояния до края и детали локальной поддержки выбираются из проектных нагрузок и опорного материала. Альтернативные размерные значения, показанные в исходных данных GD280, должны быть связаны с утвержденным чертежом перед публикацией фиксированного графика фурнитуры.
Инспекция и документация
Базовый контроль качества включает визуальный осмотр, проверку размеров и испытания физических свойств резины. Там, где таблица количественной силы реакции / поглощения энергии является частью согласованной спецификации продукта, полномасштабные испытания на сжатие могут быть включены в проект ITP для проверки гарантированной производительности в определенных условиях испытаний.
Руководящие принципы PIANC по кранцам 2024 (MarCom WG211) используются в качестве текущей инженерной ссылки для принципов проектирования, производства и испытаний кранцевых систем. Типовое одобрение, сертификация продукта, свидетельствование третьей стороной и документация класса указываются только тогда, когда соответствующий объем работ был согласован и задокументирован.
Применение
Рамные причалы | морские терминалы | защита причальных стенок | защита бортов судов | плавучие доки | установка сменных профильных кранцев

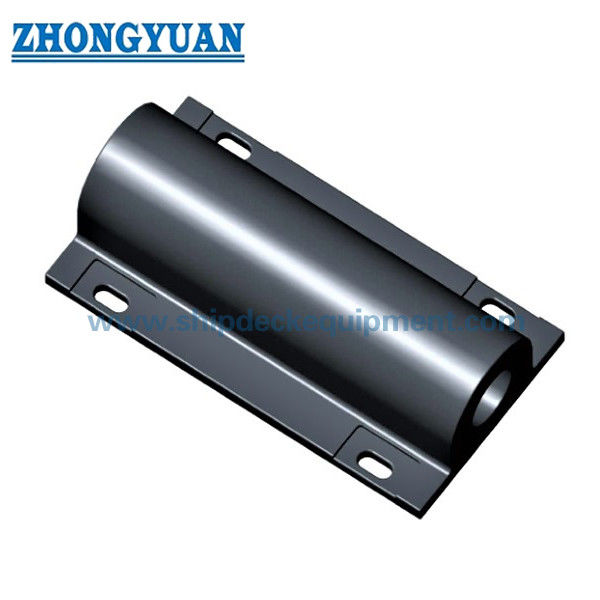

Чертежи и фотографии
Часто задаваемые вопросы
В1: Что означает значение 50%? — Это заданная точка расчетного сжатия, при которой указаны каталожные значения силы реакции и поглощения энергии.
В2: Как следует сравнивать GD280 и GD300? — Сравните доступную глубину установки, выбранную длину единицы, требуемое поглощение энергии и допустимую силу реакции, используя предоставленную таблицу характеристик.
В3: Являются ли размеры GD280 в скобках вторым стандартным классом? — Источник показывает альтернативные размерные значения, но не определяет их точное соответствие вариантам; используйте утвержденный чертеж перед публикацией фиксированной конфигурации.
