Трапециевидное резиновое крыло для судов и причалов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | Форма трапеция | Применимый: | борт корабля и причал |
|---|---|---|---|
| Сертификация: | CCS, BV, ABS and SGS | ||
| Выделить: | Обвайзер Trapezium морской резиновый,Обвайзер CCS морской резиновый,Бампер Trapezium резиновый для шлюпок |
||
Характер продукции

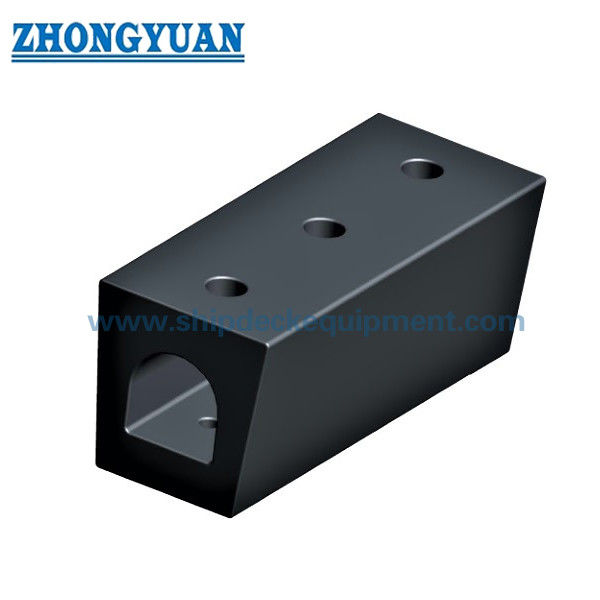

Трапециевидное резиновое крыло для судов и причалов
Обзор продукта
Трапециевидное резиновое крыло для судов и причалов представляет собой цельнорезиновый профиль с коническим поперечным сечением для защиты бортов судов и причалов. Поставляемая серия включает шесть вариантов поперечного сечения, четыре с подробными установочными размерами и два более крупных профиля размером 500 мм с заявленной длиной единицы 1500 мм.
На этой странице используется международный описательный термин «трапециевидное резиновое крыло»; «трапециевидное резиновое крыло» сохраняется как вторичное поисковое выражение, поскольку оно встречается в предоставленном источнике.
Краткие характеристики
- Тип продукта: Трапециевидный / трапециевидный цельнорезиновый профильный отбойник
- Поставляемый номинальный диапазон B: 300–500 мм
- Поставляемый номинальный диапазон H: 250–500 мм
- Подробные установочные размеры для четырех меньших профилей
- Заявленная длина единицы для двух профилей 500 мм: 1500 мм
- Применение: борт судна и борт причала
- Статус публикации производительности: размеры предоставлены; полная таблица реакций/энергии не предоставлена
Структура и конфигурация
Коническое / трапециевидное цельнорезиновое поперечное сечение | центральное внутреннее отверстие / крепежная геометрия на подробных профилях | продольный профиль корпуса | проектное крепление к опоре судна или причала.
Форма профиля обеспечивает более узкую монтажную поверхность по сравнению с внешней контактной шириной для выбранных размеров. Окончательная длина и геометрия крепления должны соответствовать утвержденному чертежу продукта для выбранного сечения.
Основные технические параметры
|
Номинальный размер |
B |
B1 |
H |
D |
d |
h |
L (мм) |
|---|---|---|---|---|---|---|---|
| 300 × 250 × 250 | 300 | 250 | 250 | 65 | 30 | 75 | Не указано |
| 400 × 320 × 400 | 400 | 320 | 400 | 80 | 40 | 100 | Не указано |
| 470 × 405 × 405 | 470 | 405 | 405 | 80 | 40 | 120 | Не указано |
| 422 × 187 × 330 | 422 | 187 | 330 | 38 | 64 | 70 | Не указано |
| 500 × 400 × 500 | 500 | 400 | 500 | — | — | — | 1500 |
| 500 × 260 × 500 | 500 | 260 | 500 | — | — | — | 1500 |
Руководство по выбору и запросу
Шаг 1 – Подтвердите требуемое поперечное сечение из существующей установки или доступного монтажного пространства.
Шаг 2 – Подтвердите общую длину, геометрию крепления и то, является ли установка бортовой или причальной.
Шаг 3 – Укажите материал опорной конструкции, расположение болтов/подкладок и ожидаемое направление контакта.
Шаг 4 – Если требуется количественная оценка производительности, предоставьте целевую реакцию/энергетическую основу и укажите требования к расчету или полномасштабной проверке.
Шаг 5 – Подтвердите количество, документацию, инспекцию и требования к доставке.
Ключевые инженерные преимущества
- Конический профиль обеспечивает альтернативную контактную геометрию, когда простой квадратный или D-образный профиль не соответствует доступному установочному пространству.
- Шесть поставляемых поперечных сечений охватывают номинальную высоту от 250 до 500 мм и различные соотношения ширины основания.
- Прямая цельнорезиновая конструкция обеспечивает простую замену в бортовых и причальных установках.
- Крупные профили размером 500 мм поставляются с заявленной длиной единицы 1500 мм для планирования проекта.
Установка и интерфейс системы
Трапециевидное крыло крепится к опоре судна или причала с использованием утвержденных профильных отверстий и подкладок. Окончательный размер болтов, шаг, локальное усиление и монтажный зазор определяются на основе выбранного сечения, материала опоры и расчетной нагрузки проекта.
Инспекция и документация
Базовый контроль качества включает визуальный осмотр, проверку размеров и испытания физических свойств резины. Заявление о числовой силе реакции/поглощении энергии не добавляется, если предоставленный материал продукта не обеспечивает надежную основу для табличных данных производительности.
Текущее руководство по проектированию систем крыльев используется для проектирования проекта и логики тестирования, в то время как типовое одобрение, сертификация продукта, свидетельствование третьей стороной и документация класса указываются только при согласовании и документировании соответствующего объема работ.
Применение
Борта судов | причалы | защита сухого дока | края плавучих доков | защита причалов | сменные трапециевидные профильные крылья
Чертежи и фотографии
Часто задаваемые вопросы
В1: Имеет ли «трапециевидное резиновое крыло» тот же поисковый запрос? — Да. В предоставленном источнике используется термин «трапециевидное», в то время как «трапециевидное резиновое крыло» является более четким названием страницы.
В2: Почему D, d и h пусты для двух профилей 500 мм? — В предоставленной таблице для этих строк указаны только B, B1, H и L = 1500; недостающие установочные размеры не угадываются.
В3: Публикуются ли значения реакций и энергии? — Надежная таблица числовых характеристик производительности не была предоставлена. Количественная оценка производительности должна основываться на утвержденном расчете продукта или результатах испытаний.
