Угловые резиновые фендеры для судов и морских терминалов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | SD | Применимый: | борт корабля, сухой док, плавучий док, борт причала |
|---|---|---|---|
| Сертификация: | CCS, BV, ABS and SGS | ||
| Выделить: | предохранители бампера дока резиновой шлюпки,Предохранители бампера дока резиновой шлюпки SD,Обвайзер дока SGS резиновый |
||
Характер продукции
Прямоугольные резиновые кранцы для судов и морских терминалов
Обзор продукта
Квадратные и прямоугольные резиновые кранцы для судов и морских терминалов объединены в одной странице, чтобы избежать дублирования тонкого контента. Поставляемая серия квадратных кранцев использует исходный код SC, а серия прямоугольных кранцев использует SD. Оба предназначены для защиты бортов судов, сухих доков, плавучих доков и причалов.
Поставляемая эталонная серия длиной 1000 мм охватывает номинальные сечения 150, 200, 250, 300 и 400 мм. Исходные документы включают общие кривые производительности, но не предоставляют полную таблицу числовых значений реактивной силы / поглощения энергии, поэтому выбор на этой странице основан на размерах и проверке производительности для конкретного проекта.
Краткие характеристики
- Тип продукта: Квадратный / прямоугольный полнотелый резиновый профильный кранц
- Поставляемые серии: Квадратный профиль SC | Прямоугольный профиль SD
- Номинальные размеры сечения: 150–400 мм
- Длина эталонного каталога: 1000 мм
- Типичное количество отверстий в поставляемой таблице: 3 отверстия на единицу длиной 1000 мм
- Применение: борт судна, сухой док, плавучий док и причал
- Данные о производительности: доступны исходные кривые; полная надежная числовая таблица не поставляется
Структура и конфигурация
Полнотелый квадратный / прямоугольный резиновый корпус | центральная или встроенная геометрия крепления в соответствии с чертежом поставляемого профиля | повторяющиеся положения болтов вдоль длины 1000 мм | расширение для конкретного проекта до других длин / сечений при необходимости.
Исходные коды SC и SD сохраняются только как ссылки на серии. Общедоступное название страницы использует описательные международные названия профилей, чтобы избежать путаницы с отдельным семейством продуктов Super Cell, которое также использует SC в качестве аббревиатуры в некоторых устаревших документах.
Основные технические параметры
Прямоугольный профиль – Поставляемая серия SD
|
Номинальный размер |
В |
Ш |
Д |
Отверстия |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
Руководство по выбору и запросу
Шаг 1 – Подтвердите, требуется ли для чертежа замены / нового строительства квадратный или прямоугольный профиль.
Шаг 2 – Подтвердите размеры сечения, длину, расположение крепежных отверстий и требуемый местный зазор.
Шаг 3 – Предоставьте опорную конструкцию, расположение болтов / опор и ожидаемое направление контакта.
Шаг 4 – Если требуется количественная оценка производительности, предоставьте целевой показатель реакции / энергии проекта и укажите требуемую основу для расчета или полномасштабной проверки.
Шаг 5 – Подтвердите количество, объем инспекции / документации и место доставки.
Ключевые инженерные преимущества
- Простая полнотелая резиновая геометрия подходит для ремонтных работ и простого прямого монтажа.
- Стандартный диапазон сечений 150–400 мм поддерживает различные конфигурации защиты судов, доков и причалов.
- Квадратные и прямоугольные варианты могут обрабатываться на одной странице выбора, не создавая дублирующих страниц с ключевыми словами.
- Крепление и длина могут быть согласованы с существующей опорной конструкцией при условии инженерной проверки.
Установка и системный интерфейс
Квадратные и прямоугольные профили напрямую крепятся к конструкциям судна или причала с использованием поставляемого шаблона отверстий или утвержденного проекта варианта. Окончательные болты, опорные пластины, расстояния до края и армирование зависят от материала опоры и расчетных нагрузок.
Инспекция и документация
Базовый контроль качества включает визуальный осмотр, проверку размеров и тестирование физических свойств резины. Заявление о числовой реактивной силе / поглощении энергии не добавляется, если поставляемый материал продукта не обеспечивает надежную основу для табличных данных производительности.
Текущее руководство по проектированию кранцевых систем используется для проектирования и логики тестирования проекта, в то время как одобрение типа, сертификация продукта, свидетельствование третьей стороной и документация класса указываются только при условии согласования и документирования соответствующего объема работ.
Применение
Борта судов | сухие доки | плавучие доки | причальные стенки | причалы для рабочих катеров | установки сменных профильных кранцев

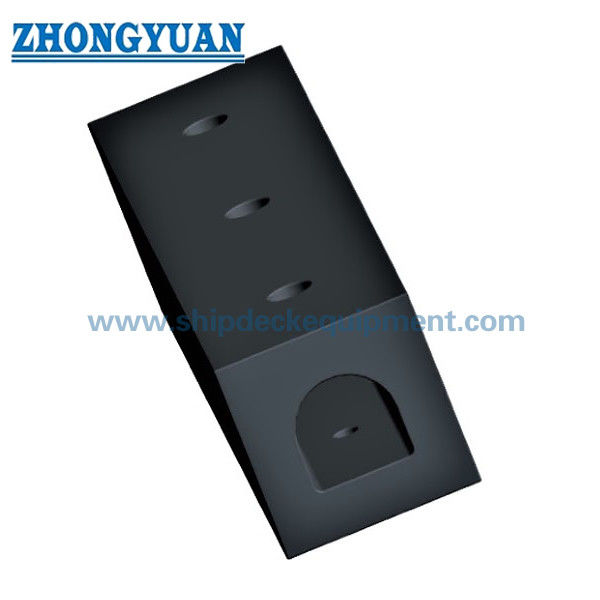

Чертежи и фотографии
Часто задаваемые вопросы
В1: Почему квадратные и прямоугольные кранцы находятся на одной странице? — Их поставляемые диапазоны и поисковые запросы сильно пересекаются; объединение их позволяет избежать дублирующих тонких страниц, сохраняя при этом таблицы серий SC/SD.
В2: Является ли исходный код SC тем же, что и Super Cell? — Нет. Здесь SC является устаревшим исходным кодом для квадратного профиля. Общедоступный URL и заголовок страницы не используют SC в качестве основного идентификатора.
В3: Доступны ли значения реактивной силы и энергии? — Поставляемые документы включают кривые производительности, но не полную числовую таблицу; количественная оценка производительности должна добавляться только на основе утвержденного расчета продукта или тестовой базы.
