Резиновое причальное устройство типа D для судов и морских терминалов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Тип: | ДД, округ Колумбия | Применимо к: | Каркасный док и монтаж корпуса судна |
|---|---|---|---|
| Сертификация: | CCS, BV, ABS and SGS | ||
| Выделить: | черный тип резиновый обвайзер d,тип резиновый обвайзер дока d,обвайзер корабля резиновый d |
||
Характер продукции
D Тип резинового фендера для судов и морских терминалов
Обзор продукции
Резиновый фендер типа D для судов и морских терминалов - это компактный профильный резиновый фендер для защиты боков судов, рамовых доков и причалов.конфигурация DD использует внешний профиль в форме D с внутренним отверстием в форме D, в то время как конфигурация постоянного тока использует внешний профиль в форме D с круглой центральной отверстием.
Поставляемый диапазон размеров охватывает номинальные сечения от 125 до 500 мм, с каталоговыми справочными длинами 1000 мм и более длинными длинами, специфическими для проекта, доступными по согласованию.Поставляемая серия производительности постоянного тока обеспечивает реакционную силу и поглощение энергии при 40% проектной сжатии для DC150 до DC500.
Быстрые спецификации
- Семейство изделий: Д-профильный защитный щит из твердой резины
- Основные конфигурации: DD Тип.
- Каталочный диапазон высоты/ширины: примерно 125-500 мм для профилей DD/DC
- Обнародованная точка производительности постоянного тока: 40% проектное сжатие
- Обнародованный диапазон реакций постоянного тока: 82273 кН на 1 000 мм базовой длины
- Обнародованный диапазон энергии постоянного тока: 1,9-21,5 кДж на 1 000 мм эталонной длины
- Толерантность производительности каталога: ±10%
Структура и конфигурация

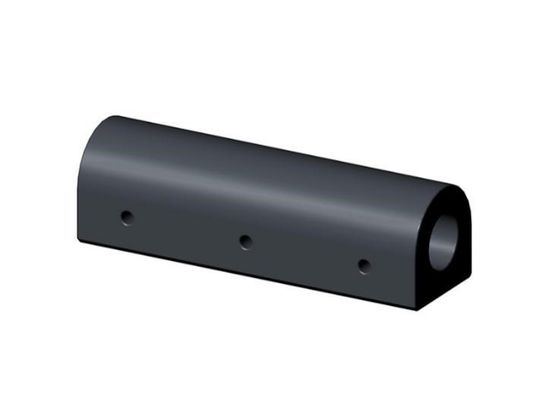

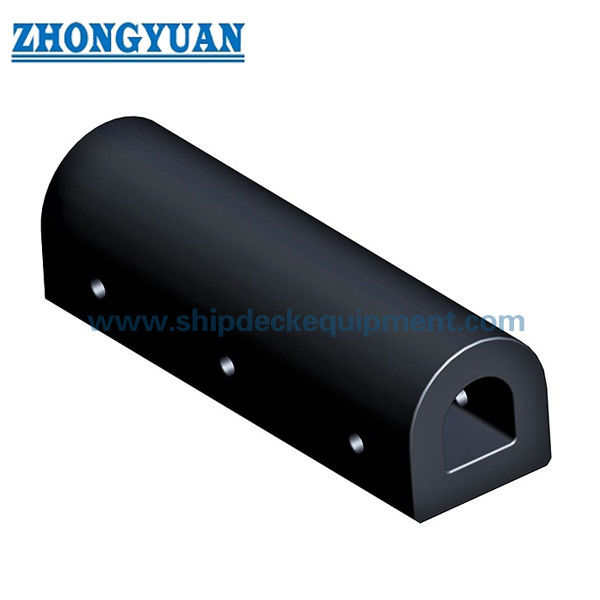

ДД: Внешний профиль в форме D с внутренним отверстием в форме D. ДК: Внешний профиль в форме D с круглой центральной отверстием. ДО-Б:специальный открытый / арочный профиль, поставляемый как отдельный размерный вариант в рамках более широкого семейства D-профилей.
Д и постоянный кристаллы рассматриваются как формованные и вулканизированные изделия из твердой резины.
Основные технические параметры
Профиль DD / D Предоставленные ориентировочные размеры
|
Тип |
H |
В. |
Л |
Дырки |
Q. |
В |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| D125 × 125 × 1000 | 125 | 125 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 32.5 | 45 | 20 |
| D150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 37.5 | 60 | 25 |
| D200 × 150 × 1000 | 150 | 200 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 38 | 60 | 25 |
| D200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 50 | 60 | 30 |
| D200 × 250 × 1000 | 250 | 200 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 50 | 60 | 30 |
| D250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 62.5 | 65 | 32 |
| D300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 75 | 65 | 35 |
| D350 × 350 × 1000 | 350 | 300 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 87.5 | 80 | 38 |
| D380 × 380 × 1000 | 380 | 380 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 95 | 80 | 40 |
| D400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 100 | 80 | 40 |
| D500 × 500 × 1000 | 500 | 500 | 1000 | 3 | 300 ‰ 400 | 100 ¢ 150 | 125 | 90 | 45 |
Тип DD Принятая производительность при 40% сжатии
Нижеприведенные значения производительности DD приняты в качестве ссылок на каталог сайта Zhongyuan после перекрестной проверки инженерных материалов из нескольких источников и одобрения пользователя.Окончательное принятие заказа осуществляется в соответствии с согласованной спецификацией испытаний / инспекций проекта..
|
Тип |
Конструкционное сжатие (%) |
Сила реакции (kN/m) |
Поглощение энергии (kJ/m) |
|---|---|---|---|
| DD150 × 1000 | 40 | 83.2 | 3.50 |
| DD200 × 1000 | 40 | 105.7 | 4.61 |
| DD250 × 1000 | 40 | 132.2 | 6.40 |
| DD300 × 1000 | 40 | 158.4 | 9.50 |
| DD350 × 1000 | 40 | 184.8 | 11.2 |
| DD400 × 1000 | 40 | 211.2 | 16.1 |
| DD500 × 1000 | 40 | 316.8 | 36.0 |
Тип постоянного тока Объявленная производительность при 40% сжатии
|
Тип |
Конструкционное сжатие (%) |
Сила реакции (kN) |
Поглощение энергии (kJ) |
Толерантность |
|---|---|---|---|---|
| DC150 × 1000 | 40 | 82 | 1.9 | ± 10% |
| DC200 × 1000 | 40 | 109 | 3.4 | ± 10% |
| DC250 × 1000 | 40 | 136 | 5.4 | ± 10% |
| DC300 × 1000 | 40 | 165 | 7.7 | ± 10% |
| DC350 × 1000 | 40 | 189 | 10.5 | ± 10% |
| DC400 × 1000 | 40 | 218 | 14.0 | ± 10% |
| DC500 × 1000 | 40 | 273 | 21.5 | ± 10% |
Специальный вариант DO-B
|
Тип |
В. |
В1 |
H |
d |
h |
В |
Q. |
Макс. |
|---|---|---|---|---|---|---|---|---|
| DO-B 360 × 720 | 720 | 600 | 360 | 32 | 80 | 80 | 205 | ≤ 2600 |
Руководство по выбору и расследованию
Шаг 1 ️ Подтвердить требуемый профиль: DD, DC или DO-B в соответствии с геометрией судна/дока и требованиями к замене.
Шаг 2 - подтвердить размер и общую длину сечения. Для выбора на основе производительности используйте таблицу DC 40% только в тех случаях, когда выбранный профиль и длина соответствуют опубликованной серии.
Шаг 3 Укажите чертеж установки, расположение отверстия для крепления, материалы опоры и доступное расстояние между краями.
Шаг 4 Укажите направление действия контакта, состояние абразии, ожидаемое движение сосуда и любые требования к замене.
Шаг 5 - подтверждение количества, документации, объема инспекции и места доставки.
Ключевые инженерные преимущества
- Компактная геометрия D-профиля подходит для ограниченной глубины установки и устройства боковой / рамовой доки судна.
- Выбор DD и DC с центральным открытием позволяет соответствовать одной и той же концепции внешнего профиля различным требованиям к жесткости и установке.
- Поставленная серия постоянного тока предоставляет непосредственно табличные данные 40% реакционной силы и поглощения энергии, а не опирается только на описательные утверждения.
- Продолжительность профиля и устройство крепления могут быть адаптированы к фактической конструкции опоры с технической проверкой.
Установка и интерфейс системы
Д-профильные защитные щиты обычно крепятся к стальным или бетонным конструкциям с помощью болтовых или проектно-специфических устройств установки.расстояние между краями и местное укрепление должны соответствовать выбранному профилю, рабочая нагрузка и вспомогательный материал.
Проверка и документация
Исходный контроль качества включает визуальную проверку, проверку размеров и испытание физических свойств резины.Если таблица количественной силы реакции/поглощения энергии является частью согласованной спецификации продукта, полномасштабное испытание сжатия может быть включено в проект ITP для проверки гарантированной производительности в определенных условиях испытаний.
Руководящие принципы PIANC Fender Guidelines 2024 (MarCom WG211) используются в качестве текущих инженерных ссылок на принципы проектирования, производства и испытаний систем фендеров.свидетельство третьих лиц и документация класса указываются только тогда, когда соответствующий объем был согласован и документирован.
Заявления
Боки судна. Защита боков буксировщика и рабочего катера. Рамковые доки. Плавучие доки.
Рисунок и фотографии
Частые вопросы
Вопрос 1: В чем разница между защитными щитами DD и DC? Оба используют внешний профиль в форме D. DD использует внутреннее отверстие в форме D, в то время как DC использует круговое центральное отверстие.
Вопрос 2: Можно ли применить указанную производительность в 40% постоянного тока к каждому варианту D-профиля? No. Используйте опубликованные значения только для соответствующей серии постоянного тока, если не предоставлена отдельная проверка производительности.
Вопрос 3: Могут ли быть поставлены индивидуальные длины? Длина и устройство крепления могут быть обсуждены для проекта, но производительность и конструкционное крепление должны быть проверены для окончательной конфигурации.
