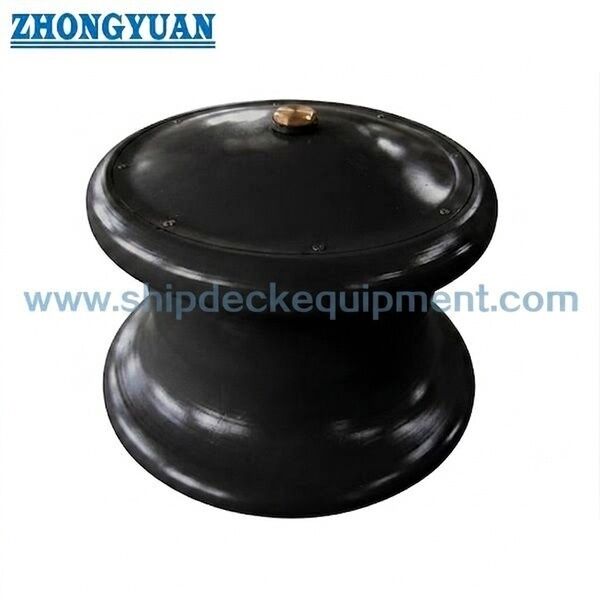

150 ‰ 500 мм стальной пластины с штурвалом для замыкания с пылевым покрытием, соответствующий стандарту ISO 13755:2020 типа C

150 ≈ 500 мм стальной пластины с пылевым покрытием.

Обзор продукции

Стальной ролик ISO 13755:2020 типа C представляет собой изготовленный ролик для стоянки из стальной пластины, с роликом, изготовленным из стальной трубы или формованной пластины и оборудованным защитой от пыли.Он используется в судовых роликах и пьедестальных устройствах для руководства линией причалов через контролируемое изменение направления при снижении скольжения на веревке.

Тип C является изготовленной альтернативой в семействе стальных роликов ISO 13755.Тип C использует стальную пластину / трубчатую конструкцию и собственное размерное устройствоСтандартные эталонные корпуса SWL по-прежнему основаны на применимом угле отклонения веревки, в то время как изготовленная конструкция имеет более низкую расчетную массу, чем соответствующие размеры типа B.Поэтому при выборе следует учитывать номинальный размер., диаметр веревки и соотношение D/d, геометрия установки, качество изготовления, проверка сварки, проект фундамента и требования к утверждению проекта.

Быстрые спецификации

• Тип: ISO 13755:2020 Тип C, конструкция стальной плиты с пылевым покрытием → изготовленная альтернатива стальным литейным роликам типа A / B.

• Номинальный размер: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 мм → Dn - стандартное обозначение наружного диаметра ролика.

• Референтная SWL: 265 ≈ 1,942 кН при θ = 90° и 186 ≈ 1,373 кН при θ = 0° → фактическая SWL на борту зависит от утвержденного фундамента и подпольной арматуры.

• Расчетная масса: 21 253 кг/комплект → меньшая стандартная эталонная масса, чем у типа B при тех же перечисленных номинальных размерах; окончательная конструкция установки остается нагрузочно-двигаемой.

• Материальная основа ролика: стальная плита с точкой прочности не менее 235 Н/мм2 → ролик типа С изготовлен из стальной трубы или формованной пластины.

• Основа оси/буша: свариваемый стальной материал оси с точкой прочности не менее 350 Н/мм2 или эквивалентной; латунь, бронза или эквивалентный буш.

• Проверка изготовления: сварные и сформированные поверхности должны быть свободны от видимых дефектов; поверхности для контакта с веревкой должны быть гладкими и свободными от вредных нарушений.

• Основы технического обслуживания: наружная антикоррозионная отделка и смазанные вращающиеся части → пылевое покрытие, состояние сварки, износ куста и свободное вращение остаются пунктами проверки.

Основные технические параметры

Выбранные размеры типа С и эталонные нагрузки ISO 13755:2020.

Руководство по выбору и расследованию

• Шаг 1: подтвердите ISO 13755:2020 Тип C и выберите номинальный размер Dn 150 500 в соответствии с расположением причалов судна и необходимым наружным диаметром ролика.

• Шаг 2: подтвердить диаметр, конструкцию и допустимое отношение D/d, а также направление провода веревки и угол работы через ролик.

• Шаг 3: Подтвердить применимый случай θ нагрузки, требуемый на борту SWL, расположение борта судна или пьедестала, геометрию фундамента и подпольную арматуру.

• Шаг 4: Подтвердить требования к материалу стальной плиты типа С, материала оси и куста, объем производства / сварки, расположение пыли и прослеживаемость материала.

• Шаг 5: Подтвердить систему покрытия, измерения, визуальную / NDT требование сварки, если указано, смазку, маркировку и участие классификационного общества.

• Шаг 6: Укажите количество, тип сосуда, место установки, чертеж или справочную фотографию, место доставки и требуемое время доставки.

Структура

Steel tube / formed plate roller | Fabricated steel-plate components | Axle | Brass / bronze bush | Dust cover | Grease path / lubrication point | Foundation or pedestal interface | Welded connection to ship structure

Преимущества изготовления, контакта с веревкой и установки

• Тип C использует конструкцию стальной трубы или формованной пластины, что дает путь изготовления, который структурно отличается от устройств типа А / В из литой стали.

• стандартная минимальная база производительности для стальной плиты типа С выше, чем минимальная база производительности литой валы;но это не должно использоваться для заявления более высокой СВЛ, потому что эталонная таблица СВЛ ISO регулирует применимые случаи нагрузки.

• Для перечисленных номинальных размеров эталонная рассчитанная масса меньше, чем у типа В, что может уменьшить грузоподъемность; конструкция фундамента все равно должна основываться на утвержденной рабочей нагрузке.

• Качество сварки и контроль размеров особенно важны для типа C, потому что ролик изготавливается, а не производится как один корпус ролика из литой стали.

• Контактные поверхности веревки должны оставаться гладкими и свободными от пятен сварки, острых местных краев или нерегулярностей, которые могут изнашивать линию крепления.

• Соотношение D/d должно быть пересмотрено с учетом фактического диаметра линий крепления и руководства производителя веревки для смягчения снижения прочности, связанного с изгибом.

• Фундамент и сварные соединения должны переносить нагрузку ролика в корпус без пластической деформации или трещин;поэтому изготовленный ролик не может быть выбран независимо от несущей конструкции.

Атрибуты настройки

• Стандарт: ISO 13755:2020 → текущий стандарт ISO для стальных роликов для судовых причалов и буксировочных приспособлений.

• Тип: Тип C с пылевым покрытием → изготовленная стальная плита / трубчатая роликовая конструкция.

• Номинальный размер: Dn 150 ≈ 500 мм → выберите размер веревки, отношение D/d, путь линии и место установки.

• Справочная SWL: два стандартных случая нагрузки под углом θ → фактическая бортовая маркировка остается в зависимости от утвержденного фундамента и подпольной арматуры.

• Основа материала ролика: стальная плитка, точка прочности ≥235 Н/мм2 → ролик, изготовленный из стальной трубы или формованной плиты в соответствии с устройством типа С.

• Ось / Буш: Сварный стальной материал оси ≥350 Н/мм2 или эквивалент.

• Качество изготовления: Видимые дефекты сварки / поверхности не допускаются → отделка поверхности с контактами веревки и контроль размеров являются ключевыми точками принятия.

• Защита поверхности: наружная антикоррозионная отделка + смазка вращающихся деталей → конечное покрытие соответствует спецификации судна / верфи.

• Требования к сертификату: доступны в зависимости от объема заказа → производителя, материала, сварки / инспекции и документации класса, которые должны быть подтверждены до заказа.

Как это работает

Mooring line approaches the fabricated roller → Rope bears on the smooth steel contact surface → Roller rotates around the axle and bush → Line direction changes with reduced sliding contact → Load transfers through the fabricated body and foundation / pedestal into the hull structure → Dust cover and lubrication support protection and free rotation

Заявления

Shipside roller fairlead arrangements | Pedestal fairleads | Ship deck mooring stations | Mooring-line direction changes | Towing and mooring fitting systems | Fabricated-steel deck equipment projects | Newbuilding and replacement projects

Сертификации и преимущества

Сертификаты могут быть организованы в соответствии с требованиями проекта, прослеживаемостью материала, объемом сварки / инспекции и процедурой одобрения классификационного общества.Доступность зависит от объема заказа и принятия класса.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, сертификат испытания производителей.

Рисунок и фотографии

Частые вопросы

Вопрос 1: В чем основное различие между ISO 13755 типа C и типа B?

A1: тип B использует стальной литой ролик с верхней пылевой оболочкой. тип C использует стальную конструкцию с пылевой оболочкой, а ролик построен из стальной трубы или формованной пластины.Тип C также имеет свое собственное детальное измерение.

Вопрос 2: означает ли более легкая эталонная масса типа C, что у нее более низкая SWL?

Ответ 2: Нет. Справочная масса и SWL - это разные параметры. В таблице ISO приведены применимые случаи нагрузки SWL по номинальному размеру и углу отклонения веревки.Фундамент и подпольная арматура по-прежнему определяют фактический борт SWL.

Вопрос 3: Какую информацию о изготовлении следует подтвердить для запроса типа С?

A3: Подтвердить номинальный размер, основу материала стальной плиты, чертеж изготовления, требования к сварке/инспекции, материалы оси и куста, размер веревки и соотношение D/d, расположение фундамента или пьедестала,покрытие, объем сертификата и требование о поставке.
