150–300 мм шпигаты для швартовки с круглым отверстием на фальшборте из литой стали | JIS F 2007-1976 Тип B

Обзор продукта

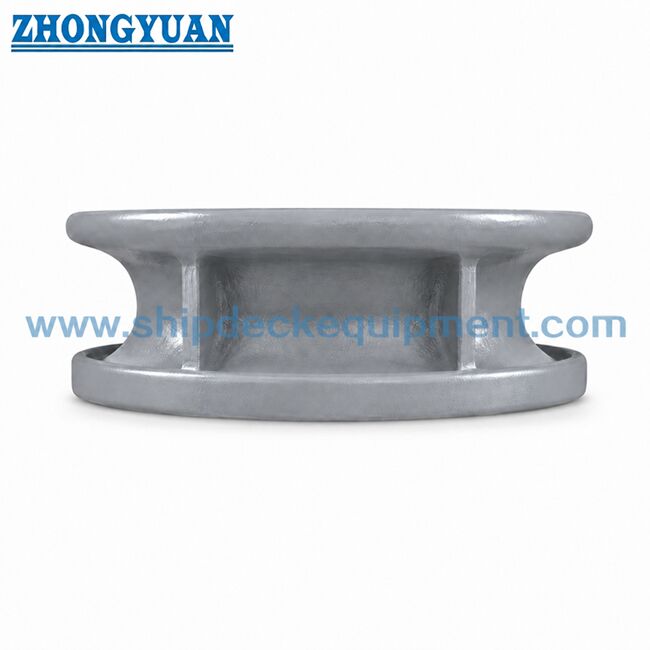

Шпигат для швартовки JIS F 2007 Тип B, устанавливаемый на фальшборте, представляет собой направляющую для каната из литой стали с круглым отверстием. Он устанавливается на фальшборте судна для направления швартовочных канатов через компактное круглое отверстие и обеспечения гладкого радиуса контакта для контроля направления каната.

По сравнению с Типом A, Тип B имеет меньший диапазон размеров от 150 до 300 и более компактный круглый проход для каната. Он подходит для небольших и средних швартовочных позиций на фальшборте, где чертежи судна требуют круглого отверстия, а не длинного овального.

Краткие характеристики

• Тип: JIS F 2007 Тип B с круглым отверстием → компактная круглая направляющая для каната для швартовочных позиций на фальшборте.

• Номинальный диапазон размеров: от 150 до 300 → ориентирован на небольшие и средние швартовочные устройства.

• Стандарт: JIS F 2007-1976 → ссылка на размеры и обозначение Типа B.

• Стандартный материал: литая сталь SC42 по JIS G 5101 → могут быть обсуждены углеродисто-марганцевая литая сталь, нержавеющая сталь или специальная сталь.

• Расчетная масса: от 17,5 до 45,5 кг → полезна для оценки погрузки, упаковки, монтажа и фрахта.

• Обработка поверхности: дробеструйная обработка Sa2.5 + эпоксидный заводской грунт для литой стали → полировка обычно ограничивается контактными поверхностями из нержавеющей стали.

• Фокус производства: радиус контакта круглого отверстия, качество литья, контроль зоны сварки и снижение риска трещин в тонкостенных деталях.

Основные технические параметры

Основные размеры для шпигата для швартовки JIS F 2007 Тип B. Размеры указаны в мм, если не указано иное.

Номинальный диаметр каната следует проверять в соответствии со схемой швартовки судна и спецификацией проекта.

Руководство по выбору и запросу

Шаг 1: Подтвердите тип JIS F 2007 Тип B с круглым отверстием и номинальный размер от 150 до 300 в соответствии с диаметром каната и чертежом судна.

Шаг 2: Убедитесь, что расположение фальшборта требует компактного круглого отверстия вместо более длинного овального отверстия Типа A.

Шаг 3: Проверьте конструкцию фальшборта, состояние сварки и окружающее усиление, особенно для тонкостенных зон и зон, прилегающих к сварке.

Шаг 4: Подтвердите требование к материалу: литая сталь SC42, углеродисто-марганцевая литая сталь, нержавеющая сталь или специальная сталь.

Шаг 5: Подтвердите обработку поверхности, требование к полировке, объем сертификации, присутствие при инспекции, количество, пункт назначения и срок поставки.

Шаг 6: Предоставьте монтажный чертеж, чертеж конструкции фальшборта или справочные фотографии, если они доступны.

Конструкция

Круглое отверстие для каната | Корпус из литой стали | Сварное соединение на фальшборте | Гладкий радиус контакта с канатом | Зона сварного соединения | Ребра согласно стандарту | Заводской грунт или отделка из нержавеющей стали

Преимущества конструкции и качества

• Круглое отверстие обеспечивает компактный проход для каната там, где расположение фальшборта требует круглой направляющей вместо более длинного отверстия Типа A.

• Контактные зоны с канатом скругляются, обрабатываются и шлифуются после литья для уменьшения локального острого контакта и защиты каната.

• Качество литья контролируется в соответствии с принятыми критериями морского литья, с акцентом на производительность, качество сварки и приемку при инспекции.

• Зона шириной 50 мм, прилегающая к сварке, на литом корпусе контролируется и обрабатывается по мере необходимости для уменьшения вредных индикаций вблизи сварного шва.

• Поскольку Тип B поставляется только в размерах от 150 до 300, контроль толщины стенки и сварного соединения особенно важен во время производства и монтажа.

• При необходимости может быть использован анализ методом конечных элементов (FEA) для проверки концентрации напряжений вокруг круглого отверстия, ребер и зоны сварного усиления.

Пользовательские атрибуты

• Стандарт: JIS F 2007-1976 → использовать, когда верфь или техническая спецификация требуют размеров шпигата / швартовочного шпигата по стандарту JIS.
• Тип: Тип B с круглым отверстием → подходит для компактного круглого прохода каната через фальшборт.
• Номинальный размер: 150 / 200 / 250 / 300 → выбирается по диаметру каната, доступному пространству на фальшборте и чертежу судна.
• Материал: литая сталь SC42 в качестве стандартной ссылки → могут быть обсуждены углеродисто-марганцевая литая сталь, нержавеющая сталь или специальная сталь.
• Обработка поверхности: дробеструйная обработка Sa2.5 + эпоксидный заводской грунт → полированная отделка в основном применяется к контактным поверхностям из нержавеющей стали, если это указано.
• Контроль зоны сварки: 50 мм вокруг сварного соединения → контролируется для уменьшения вредных индикаций, влияющих на качество сварки.
• Требование к сертификату: сертификат производителя или сертификат класса в соответствии с заказом → инспекция класса должна быть подтверждена до выставления счета.

Как это работает

Выравнивание отверстия фальшборта → Канат проходит через круглый шпигат → Гладкий радиус контакта направляет направление каната → Корпус из литой стали передает локальную контактную силу на сварную конструкцию фальшборта → Инспекция и покрытие после установки

Применение

Малые суда | Рабочие катера | Буксиры | Баржи | Сервисные суда | Отверстия для канатов на фальшборте | Портовые швартовочные позиции | Замена шпигатов JIS F 2007 Тип B

Сертификаты и преимущества

Сертификаты могут быть оформлены в соответствии с требованиями проекта, объемом инспекции, прослеживаемостью материалов и процедурой утверждения классификационным обществом.

Сертификация: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Сертификат испытаний производителя.

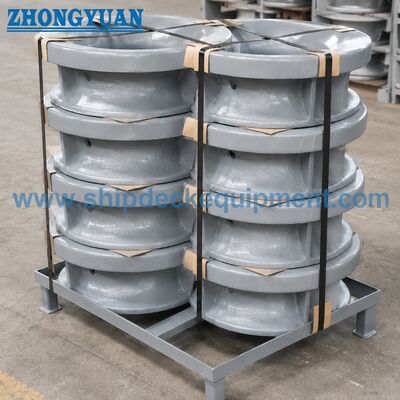

Чертежи и фотографии

Часто задаваемые вопросы

В1: В чем основное отличие JIS F 2007 Тип A от Типа B?

О1: Тип A имеет овальное отверстие и охватывает размеры от 150 до 500. Тип B имеет круглое отверстие и охватывает размеры от 150 до 300. Выбор зависит от пути каната, расположения отверстия фальшборта и чертежа конструкции судна.

В2: Почему контроль зоны сварки важен для Типа B размеров 150-300?

О2: Размеры Типа B относительно компактны и могут иметь более тонкие стенки вблизи сварного соединения. Контролируемое литье, обработка и подготовка зоны сварки помогают снизить риск трещин во время сварки на верфи.

В3: Какая информация необходима перед выставлением счета для Типа B?

О3: Подтвердите тип, номинальный размер, материал, обработку поверхности, количество, требование к сертификату, монтажный чертеж, пункт назначения и срок поставки. Объем инспекции класса должен быть подтвержден до выставления счета.
