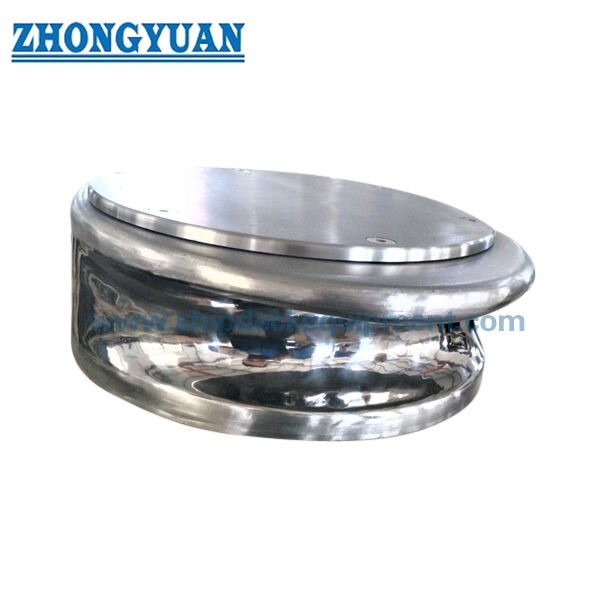

14 дюймовый кнопочный козырь из нержавеющей стали.

14-дюймовый кнехт-кнопка из нержавеющей стали | Полированный направляющий ролик для швартовки яхт и рабочих катеров

Обзор продукта

Полированный кнехт-кнопка из нержавеющей стали представляет собой компактное направляющее устройство для швартовки судов, которым требуется гладкая поверхность контакта с веревкой, коррозионностойкий нержавеющий материал и чистый полированный внешний вид. Он подходит для озерных судов, речных судов, яхт, служебных катеров, рабочих катеров, патрульных катеров и катеров береговой охраны, особенно для проектов в Америке, где часто требуются палубные фитинги из нержавеющей стали и полированное швартовное оборудование.

Кнехт может поставляться из литья из нержавеющей стали SUS304 или SUS316 с полированной, усиленной полировкой или зеркальной полировкой поверхности. Радиусы контакта с веревкой и зоны изменения сечения должны быть гладко обработаны и не иметь заусенцев, чтобы уменьшить перетирание веревки, локальную абразию и концентрацию напряжений. Литье по методу золь-силикатного процесса, литье по методу силиката натрия, термообработка, механические испытания материала, испытания на пенетрантное проникновение, анализ методом конечных элементов (FEA) и испытания на растяжение могут быть организованы в соответствии с подтвержденным объемом заказа и требованиями проекта.

Краткие характеристики

• Тип продукта: полированный кнехт-кнопка из нержавеющей стали → компактное направляющее устройство для швартовки судов, требующее гладкой поверхности из нержавеющей стали.
• Основное применение: озерные суда, речные суда, яхты, служебные рабочие катера, патрульные катера и катера береговой охраны → подходит для видимого палубного оборудования и швартовных устройств малых и средних судов.
• Поставляемый размер: 14 дюймов или по индивидуальному заказу → поставляемые размеры от A до G используются для проверки компоновки и подтверждения предложения.
• Основной размер ссылки: A 16,5 дюйма (419,1 мм), B 14 дюймов (355,6 мм), C Ø14 дюймов (Ø355,6 мм) → ключевые размеры для чертежа на веб-странице и проверки пространства для установки.
• Вариант материала: литье из нержавеющей стали SUS304 или SUS316 → окончательная марка должна быть выбрана в соответствии со спецификацией судна, водной средой и требованиями владельца.
• Обработка поверхности: полированная, усиленная полировка или зеркальная полировка → улучшает внешний вид и помогает создать гладкую поверхность контакта с веревкой без заусенцев.
• Качество литья: литье по методу золь-силикатного процесса или литье по методу силиката натрия → процесс должен быть подтвержден в соответствии с отделкой поверхности, допусками размеров, стоимостью и требованиями к доставке.
• Инспекция и инженерная поддержка: механические испытания материала, запись термообработки, испытания на пенетрантное проникновение, расчет FEA и испытания на растяжение → доступны в соответствии с требованиями проекта.

Основные технические параметры

Руководство по выбору и запросу

Шаг 1: Подтвердите тип кнехта-кнопки из нержавеющей стали, размер 14 дюймов или индивидуальный размер, а также соответствие размеров от A до G чертежу судна.

Шаг 2: Подтвердите тип судна и район эксплуатации: озерное судно, речное судно, яхта, служебный рабочий катер, патрульный катер, катер береговой охраны или другое применение проекта.

Шаг 3: Подтвердите требование к материалу: SUS304, SUS316, марка литья из нержавеющей стали, любые компоненты из нержавеющей стали, а также требование к прослеживаемости материала.

Шаг 4: Подтвердите отделку поверхности: полированная, усиленная полировка или зеркальная полировка, включая визуальный стандарт, образец фотографии или требуемую шероховатость, если применимо.

Шаг 5: Подтвердите объем инспекции и сертификации: сертификат завода-изготовителя, отчет об испытаниях механических свойств материала, запись термообработки, испытания на пенетрантное проникновение, одобрение класса, расчет FEA и испытания на растяжение, если требуется.

Шаг 6: Укажите количество, место установки, чертеж или фотографию, размер веревки и расчетную нагрузку, если доступны, место доставки и требуемое время доставки.

Структура

Корпус кнехта-кнопки из литой нержавеющей стали | Скругленная поверхность контакта с веревкой | Плавный переход сечения | Полированная или зеркальная отделка | Интерфейс установки на палубе или фальшборте подлежит подтверждению | Опциональный объем инспекции и испытаний

Преимущества литья, полировки и инжиниринга

• Конструкция из полированной нержавеющей стали подходит для видимых швартовных зон на яхтах, рабочих катерах, патрульных катерах, речных судах и катерах береговой охраны, где коррозионная стойкость и внешний вид являются важными факторами при закупке.
• Скругленный профиль контакта с веревкой и отсутствие заусенцев помогают уменьшить резкий локальный контакт, который может перерезать, поцарапать или локально повредить швартовные веревки.
• Плавный радиус и зоны изменения сечения помогают уменьшить локальную концентрацию напряжений; при необходимости инженерной верификации проекта может быть предоставлен анализ прочности на основе FEA.
• Литье по методу золь-силикатного процесса может быть выбрано, когда требуется более высокое качество поверхности литья и более тонкая основа для отделки, в то время как литье по методу силиката натрия может быть обсуждено в зависимости от стоимости и производственных требований.
• SUS304 может рассматриваться для пресной воды и общего обслуживания, если это принято спецификацией проекта; SUS316 может быть выбран, когда требуется более высокая коррозионная стойкость по требованию владельца или эксплуатационной среды.
• Термообработка и механические испытания материала могут быть организованы в соответствии с выбранной маркой литья из нержавеющей стали и планом инспекции заказа.
• Испытания на пенетрантное проникновение подходят для проверки поверхностных дефектов на полированных поверхностях литья из нержавеющей стали, если это указано заказчиком или планом инспекции.
• Испытания на растяжение могут быть организованы в соответствии с требованиями проекта; испытательная нагрузка, направление нагрузки, схема крепления и критерии приемки должны быть подтверждены до выставления предложения.

Пользовательские атрибуты

• Название продукта: Полированный кнехт-кнопка из нержавеющей стали → направляющее устройство для швартовки с гладким скругленным профилем кнопки.
• Тип модели: кнехт-кнопка из нержавеющей стали → 14-дюймовый тип или индивидуальный размер в соответствии с чертежом судна.
• Материал: литье из нержавеющей стали SUS304 / SUS316 → формулировка SUS306 в предоставленных данных должна быть подтверждена перед окончательным выпуском технического паспорта.
• Качество литья: литье по методу золь-силикатного процесса / литье по методу силиката натрия → процесс выбирается в соответствии с качеством поверхности, допусками и бюджетными требованиями.
• Отделка поверхности: полированная / усиленная полировка / зеркальная полировка → уровень отделки должен быть подтвержден образцом фотографии или визуальным требованием.
• Инспекция: механические испытания материала / термообработка / испытания на пенетрантное проникновение, если требуется → объем инспекции соответствует требованиям заказа и утверждения проекта.
• Инженерная поддержка: расчет FEA на прочность и испытания на растяжение доступны → случай нагрузки, направление веревки и критерии приемки должны быть подтверждены до выставления предложения.
• Сертификат: одобрение класса и сертификат завода-изготовителя доступны по запросу → не предполагается как стандартная поставка, если не включено в объем заказа.
• Установка: монтаж на палубе или фальшборте подлежит подтверждению → окружающая конструкция, метод сварки/крепления и усиление должны быть проверены по чертежу.

Как это работает

Швартовная веревка подходит к кнехту → Скругленный полированный профиль кнопки направляет веревку → Гладкая поверхность контакта без заусенцев уменьшает локальную абразию → Локальная сила веревки передается на конструкцию судна через установленный кнехт → Объем инспекции или испытаний подтверждается в соответствии с требованиями проекта

Применение

Озерные суда в Америке | Речные суда | Яхты | Служебные рабочие катеры | Патрульные катеры | Катера береговой охраны | Малые служебные суда | Швартовные позиции в маринах и портах | Проекты нового строительства и замены

Сертификаты и преимущества

Сертификаты могут быть оформлены в соответствии с требованиями проекта, объемом инспекции, прослеживаемостью материалов и процедурой одобрения класса или владельца.

Сертификация:, Сертификат испытаний производителя. Одобрение класса, сертификат завода-изготовителя и отчет об испытаниях механических свойств материала доступны по запросу в соответствии с объемом заказа.

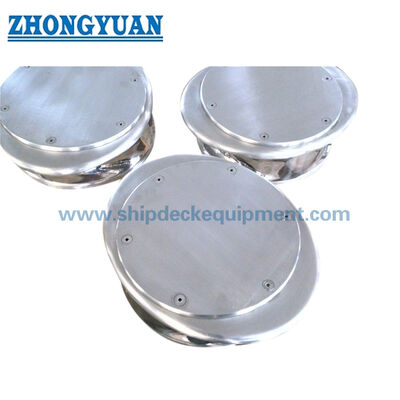

Чертежи и фотографии

Часто задаваемые вопросы

В1: Следует ли выбирать SUS304 или SUS316 для кнехта-кнопки из нержавеющей стали?

О1: SUS304 может рассматриваться для пресноводных озерных и речных условий, если это принято спецификацией судна. SUS316 обычно выбирается, когда требуется более высокая коррозионная стойкость, особенно для прибрежной эксплуатации, воздействия соленого тумана или более строгих требований владельца. Окончательная марка материала должна соответствовать спецификации проекта.

В2: Может ли кнехт-кнопка поставляться с зеркальной полировкой?

О2: Да. Могут поставляться полированная, усиленная полировка и зеркальная полировка. Требуемая отделка должна быть подтверждена образцом поверхности, эталонной фотографией или требованием к визуальному приему, поскольку зеркальная полировка влияет на производственный процесс, инспекцию и стоимость.

В3: Может ли быть предоставлен расчет FEA и испытания на растяжение?

О3: Да. Расчет прочности FEA и испытания на растяжение могут быть организованы в соответствии с требованиями проекта. Направление веревки, ожидаемая расчетная нагрузка, испытательная нагрузка, схема крепления и критерии приемки должны быть подтверждены до выставления предложения.
