5-30 кН Лестница пилота морской пехоты ISO 7364
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipment |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | ТТ, аккредитив |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Стандарт:: | ISO 7364:2016 | Тип:: | Пневматический раздвоенный барабан; |
|---|---|---|---|
| Производственное испытание:: | Испытание на ходу без нагрузки, испытание нагрузки на барабан, статическое испытание под 1,5 нагрузк | Рабочая нагрузка:: | 10KN, 16KN, 20KN |
| Скорость ((m/min):: | 9-15 м/мин | Проволочный канат: | 6*37-13.0-170-1; |
| Материал:: | Мягкая сталь, | Контроль:: | Местный контроль |
| Сертификаты классификации:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, и т.д. | ||
| Выделить: | ворот пилотной лестницы iso 7364,разделите ворот пилотной лестницы барабанчика,пневматическим управляемый мотором ворот пилотной лестницы |
||
Характер продукции

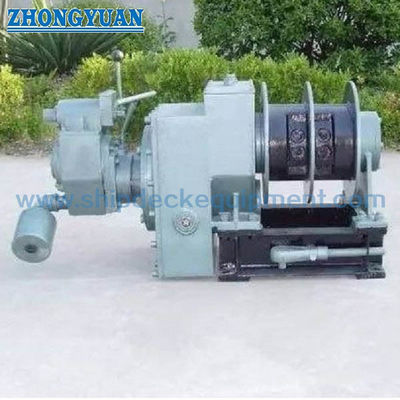

5-30 кН Лестница пилота морской пехоты ISO 7364
Обзор продукции
ISO 7364 Пневматическая разделенная барабанная пилотная лестница-винча предназначена для безопасного опускания и подъема алюминиевых пилотных лестниц.
Он использует взрывостойкий пневматический двигатель и подходит для опасных морских условий.
Система включает в себя ручную резервную работу и соответствует стандарту ISO 7364:2016.
Быстрые спецификации
• Стандарт: ISO 7364:2016
• Рабочая нагрузка (нагрузка на барабан): 5-30 кН
• Удерживающая нагрузка: 15-90 кН
• Тип барабана: разделенный барабан
• Скорость подъема: 9-15 м/мин
• Диаметр проволоки: 11-16 мм (в зависимости от нагрузки)
• Тип привода: пневматический двигатель
• Контроль: местный контроль
• Материал: мягкая сталь
Основные технические параметры
| Номинальный Размер |
Барабан нагрузка ((а) |
Нагрузка (а) kN |
Процедура испытания нагрузки на лебедку | Диаметр стальной проволоки фактически выбранный (d) мм |
|||||
| Минимальная прочность верёвки ((a) (5x удерживающая нагрузка) KN |
Диаметр стальной проволоки (b,c) мм |
Одинокий барабан |
Разделенный барабан или двойной барабан |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16 ((15) | 16 ((15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| NOTE Choose the actual steel wire rope diameter of winches according to the following case that the breaking load of steel wire rope shall be not less than five times the actual holding load of accommodation ladder winches. a Для лебедки, работающей с двумя веревками, указанные значения являются суммой сил на каждой веревке. b В столбце 4 все значения должны быть выбраны при испытании нагрузки лебедки на основе коэффициента безопасности нагрузки на удержание, равного пяти. C Диаметр веревки, указанный в графе 4, используется только для испытаний статической нагрузки на лебедки с одной соответствующей веревкой. d Диаметр веревки в скобках s означает, что эти значения включены в национальные стандартные спецификации. |
|||||||||
| Название | ЕДИНСТВО | Спецификация | |||||||
| Воздушный двигатель | Тип | / | SMF-5.5P-900S | ||||||
| Сила | КВт | 4 | |||||||
| Оцененная революция | обороты в минуту | 900 | |||||||
| Рабочее давление | МпА | 0.59 | |||||||
| Потребление воздуха | m3/мин | 6 | |||||||
| Фактор пошлины | минуты | 30 | |||||||
| Общая эффективность | / | 0.858 | |||||||
| Коэффициент ручной трансмиссии | / | 30.73 | |||||||
| Соотношение передачи воздуха | / | 75.43 | |||||||
| Размер проволочной веревки | / | 6*37-13-170-1 | |||||||
| Мощность провода | m | 50 | |||||||
| Склады проволоки на барабане | / | 3 | |||||||
| Скорость подъема | м/мин | 10 | |||||||
| Поддерживающая нагрузка | КН | 48 | |||||||
| Нагрузка на барабан | КН | 16 | |||||||
Руководство по выбору лебедки
Шаг 1 - Выбор нагрузки на барабан: 5-30 кН
Шаг 2 - Удерживающая нагрузка спички: 15-90 кН
Шаг 3 - Выберите диаметр веревки на основе нагрузки
Шаг 4 - Подтверждение системы пневматического привода
Шаг 5 - Установка: установка на палубе
Структура и компоненты
Структура и компоненты: Пневматический двигатель. Коробка передач. Разделенный барабан.
Заявления
Приложения: Управление пилотской лестницей. Морские суда. Нефтяные и газовые платформы. Опасные среды.
Сертификации и преимущества
Сертификации: CCS. NK. BV. ABS. DNV. LR. KR. RINA. IRS. RS. CRS.
Преимущества: взрывостойкий пневматический привод, полный диапазон нагрузки, разделение барабана, ручная резервная защита, надежная работа.
Рисунок и фотографии
• Рисунок общего устройства
• Начертание конструкции
• Дизайн установки

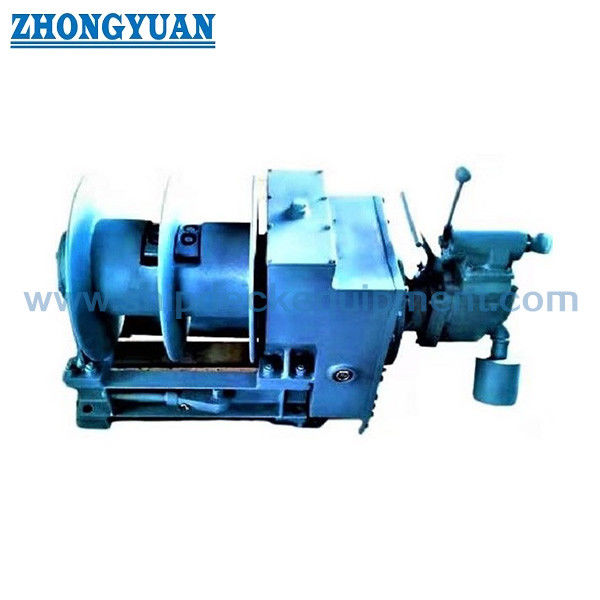

• Фотографии продукции
Информация о заказе
• МОК: 1 единица
• Доставка: в зависимости от проекта
• Оплата: T/T, L/C
Частые вопросы
Вопрос 1: Почему пневматический привод?
A: Подходит для опасных районов.
Вопрос 2: Дальность?
Ответ: полная серия 5-30 кН.
