Алюминиевый трап с противоскользящими ступенями | Морской трап типа B по ISO 7061
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Стандартный ：: | ИСО 7061:2015 | Типы:: | Проходной проход для подъемных ступеней с антискользящей дугой типа B; |
|---|---|---|---|
| Материал:: | Алюминий | Шаг первый:: | антискользящие арковые ступени; |
| Высота рукоятки:: | не менее 1000 мм равномерного расстояния; | Номинальная длина:: | от 2 до 9 м с увеличением на 0,5 м; свыше 9 м с увеличением на 1 м; |
| Сетевая ширина:: | 600 мм; | Угол использования:: | 0-55°; |
| Проектированная нагрузка:: | 735 N на каждой ступени; | Обработка поверхности:: | обработка анодным окислением; |
| Сертификаты класса:: | EU MED, одобрение типа ЕС, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA. | ||
| Выделить: | мостк берега iso 7061,алюминиевый мостк берега,морской мостк берега |
||
Характер продукции
Алюминиевый трап для берега с противоскользящими ступенями | Морской трап типа B по ISO 7061
Обзор продукта
Алюминиевый береговой трап типа B по ISO 7061 с противоскользящими дугообразными ступенями — это легкое морское оборудование для доступа, предназначенное для обеспечения безопасного доступа с судна на берег, в первую очередь для экипажа судна. Он также может использоваться для доступа с судна на судно при подходящих условиях эксплуатации.
Конфигурация типа B использует противоскользящие дугообразные ступени, непосредственно интегрированные с боковыми лонжеронами, для поддержки перемещения персонала при наклоне трапа. Предоставленные данные допускают наклон до 55°, с односекционной или двухсекционной конфигурацией, доступной в зависимости от компоновки судна и требований к обработке.
Общедоступная информация ISO подтверждает, что ISO 7061 устанавливает требования к алюминиевым береговым трапам, перевозимым на судах для доступа с судна на берег, а предварительные материалы ISO определяют тип B как трап с противоскользящими дугообразными ступенями. Последнюю редакцию ISO следует подтвердить для новых проектов.
Краткие характеристики
- Тип продукта: Алюминиевый береговой трап типа B с противоскользящими дугообразными ступенями → оборудование для доступа персонала с судна на берег и подходящего доступа с судна на судно.
- Стандарт: ISO 7061:2015 согласно предоставленным данным → применимую редакцию стандарта следует подтвердить для новых проектов.
- Материал: Алюминий → легкая конструкция для морского доступа с анодно-окисной поверхностной обработкой.
- Чистая ширина: 600 мм → стандартная ширина прохода согласно предоставленным данным.
- Диапазон длины: от 2 м до 9 м с шагом 0,5 м; свыше 9 м с шагом 1 м → доступна индивидуальная длина.
- Угол использования: от 0° до 55° → угол установки должен соответствовать утвержденной схеме крепления.
- Расчетная нагрузка: 735 Н на каждую ступень → справочная нагрузка на ступень типа B.
- Высота поручня: Минимум 1000 мм → требование безопасности поручня согласно предоставленным данным.
Основные технические параметры
| Д (мм) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Чистая ширина (мм) | 600 | |||||||||||||
| Коэффициент запаса прочности | 2 по пределу текучести 0,2% алюминиевого сплава | |||||||||||||
| Ступени |
с шагом от 300 мм до 400 мм по продольной оси. минимальная высота 30 мм над палубой; деревянные ступени должны иметь минимальную ширину сечения 40 мм в контакте с палубой |
|||||||||||||
| Стойки | с максимальным допустимым интервалом 1500 мм | |||||||||||||
|
Поручень и промежуточные направляющие |
Поручень и 2 промежуточные направляющие a) непрерывный и надежно натянутый сизалевый, манильский, полипропиленовый или покрытый пластиком стальной трос, минимальный диаметр троса 16 мм; b) непрерывный жесткий алюминиевый сплошной или полый профиль |
|||||||||||||
| Длина лестницы, Д |
Ширина лестницы Высота рамы лестницы |
Плоскостность ступенями |
Рама лестницы сопротивление кручению |
Плоскостность Прогиб вверх |
Д/1000 Прогиб вниз |
Д/1000 土2,0 |
| 土2,0 | 1,5Д/1000 | 1,5Д/1000 | 1,5Д/1000 | 1,0Д/1000 | Руководство по выбору и запросу | Шаг 1: Подтвердите длину трапа типа B по ISO 7061, односекционную или двухсекционную конфигурацию и схему хранения на судне. |
Шаг 2: Подтвердите угол установки, верхнее устройство крепления, нижнюю опору, условие посадки и маршрут доступа.
Шаг 3: Подтвердите марку алюминиевого сплава, требование к сварке, анодно-окисную обработку и требование к защите от коррозии.
Шаг 4: Подтвердите поручень, промежуточную направляющую, интервал стоек, интервал ступеней, борт и детали противоскользящей поверхности.
Шаг 5: Подтвердите область утверждения, включая MED, сертификат типа ЕС, классную инспекцию или сертификаты для конкретного проекта.
Шаг 6: Укажите тип судна, количество, место доставки, требуемую дату доставки, общее монтажное чертеж и референсные фотографии.
Конструкция
Алюминиевые боковые лонжероны | Противоскользящие дугообразные ступени | Поперечные балки | Стойки | Поручни и промежуточные направляющие | Борт | Устройства крепления | Точки подъема и перемещения, если указано
Преимущества в дизайне, безопасности и инженерии
Противоскользящие дугообразные ступени улучшают сцепление стопы при установке трапа под углом.
Алюминиевая конструкция обеспечивает легкое решение для доступа на судно при сохранении требуемых эксплуатационных характеристик.
- Поручни и промежуточные направляющие обеспечивают безопасное перемещение персонала и должны соответствовать утвержденной схеме конструкции.
- Трап предназначен для доступа персонала и не предназначен для движения на колесах, например, с гружеными тележками.
- Следует контролировать контакт разнородных металлов для снижения риска гальванической коррозии в морских условиях.
- Плоскостность конструкции, сопротивление кручению, интервал ступеней и схемы крепления должны проверяться в соответствии с применимым стандартом.
- Пользовательские атрибуты
- Стандарт: ISO 7061 → требования к алюминиевым береговым трапам для морских судов.
Тип: Тип B → конфигурация с противоскользящими дугообразными ступенями.
- Длина: Индивидуальная → выбирается в зависимости от компоновки судна и места хранения.
- Ширина: 600 мм → предоставленная чистая ширина.
- Ступень: Противоскользящие дугообразные ступени → прямая противоскользящая поверхность, поддерживающая боковые лонжероны.
- Поручень: Минимальная высота 1000 мм → требование безопасного доступа.
- Обработка поверхности: Анодное окисление → система защиты от коррозии в морских условиях.
- Требование к утверждению: MED, сертификат типа ЕС, классный сертификат или инспекция в соответствии с объемом проекта.
- Как это работает
- Трап устанавливается между судном и берегом → Устройства крепления фиксируют верхний и нижний концы → Противоскользящие дугообразные ступени поддерживают перемещение персонала → Поручни обеспечивают защиту → Боковые лонжероны и поперечные балки передают нагрузку от персонала
Применение
Пассажирские суда | Грузовые суда | Танкеры | Газовозы | Коммерческие суда | Доступ с судна на берег | Доступ с судна на судно при благоприятных условиях
Сертификаты и преимущества
Сертификаты и разрешения могут быть оформлены в соответствии с требованиями проекта, объемом инспекции и процедурами применимого органа.
Сертификация: EU MED, сертификат типа ЕС, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Сертификат испытаний производителя.

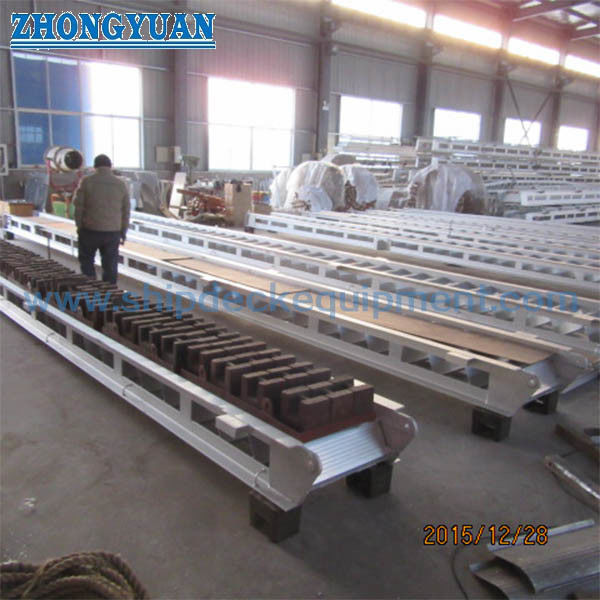

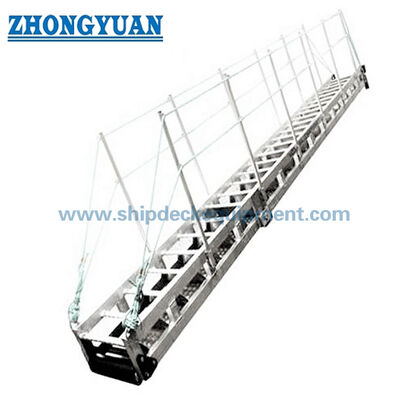

Чертеж и фотографии
Часто задаваемые вопросы
В1: Подходит ли тип B для наклона 55°?
О1: Предоставленные данные указывают максимальный наклон 55°. Фактическое использование на борту зависит от схемы крепления, условий посадки, движения судна и утвержденной процедуры установки.
В2: Может ли этот трап перевозить тележки или транспорт на колесах?
О2: Нет. Область применения ISO 7061 предназначена для доступа персонала и не предназначена для перевозки груженых тележек.
В3: Какая информация необходима перед составлением предложения?
О3: Подтвердите длину, конфигурацию секций, положение для хранения, метод крепления, объем утверждения, тип судна, место доставки и требуемую дату доставки.
