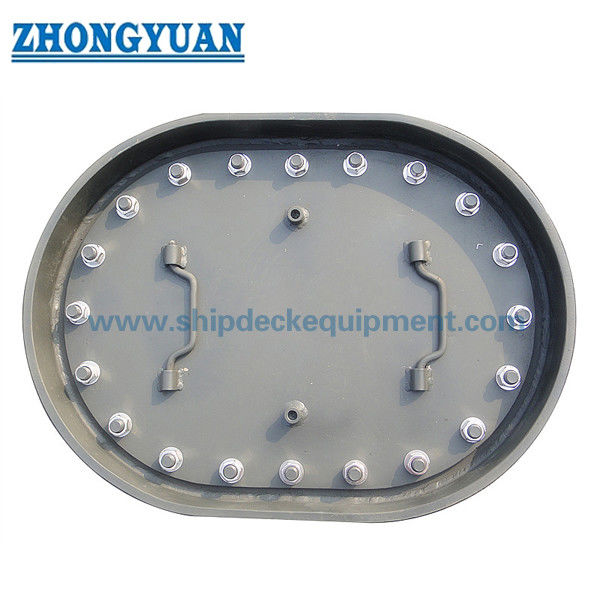

Тип ISO 5894 ДЕЛАЕТ Multi люк -лаз болтов с утопленный оборудовать морского пехотинца обложки
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Zhongyuan Marine Equipmen |
| Сертификация: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Номер модели: | стандартный или индивидуальный |
| Документ: | Marine manhole cover CBT 43...14.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Based on quotation |
| Упаковывая детали: | Экспортный стандартный поддон или индивидуальная упаковка |
| Время доставки: | На основе требований проекта |
| Условия оплаты: | Т/Т, Л/К |
| Поставка способности: | Изготовление по индивидуальному заказу в соответствии с требованиями проекта |
|
Подробная информация |
|||
| Стандарт: | BS ISO 5894:2018/ GB 11628 | Тип: | ДЕЛАТЬ |
|---|---|---|---|
| Материал: | Слабая сталь, нержавеющая сталь | ПРОКЛАДКА: | Подходит для нефти, морской воды и пресной воды; не содержит асбеста |
| Шнурки и орехи: | M20, из нержавеющей стали, бронзы, латуни | тест: | Гидравлический тест на давление |
| Измерение: | Как стандарт или на заказ, как чертеж клиента | Тип приложения: | Водонепроницаемость, маслонепроницаемость |
| Обработка поверхности: | пескоструйка до S2,5 + один слой эпоксидной фабрики, полированный, оцинкованный, доступная индивидуа | Сертификаты классификации: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Выделить: | люк -лаз iso 5894 морской,крышка люка болта m20 морская,чокнутый морской люк -лаз m20 |
||
Характер продукции

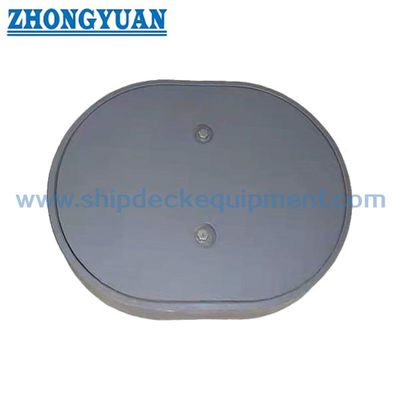

ISO 5894 Тип DO Многостроительный водопровод с отсеченной верхней крышкой
Описание:
для судов - это крышка отвода типа А. Форма этой крышки длинный круг. Это своего рода крышка с комингом. Она может быть поднята. Она соответствует стандарту IS05892 и CB / T19-2001.Он изготовлен из стали и может быть использован для различных судов.Если вы заинтересованы в нашей продукции, пожалуйста, свяжитесь с нами для получения дополнительной информации.
Основная техническая спецификация:
- Стандарт: BS ISO 5894:2018/ GB 11628
- Тип: DO,
- Материал: мягкая сталь, нержавеющая сталь,
- Прокладка: Подходит для нефти, морской воды и пресной воды; свободна от асбеста;
- Шнурки и орехи: M20, нержавеющая сталь, бронза, латунь;
- Испытание: испытание гидравлического давления.
- Размер: стандартный или индивидуальный, по чертежу клиента,
- Тип применения: водонепроницаемая, не поддающаяся обработке маслом,
- Обработка поверхности: пескоструйка до S2.5 + один слой эпоксидной фабрики, полированная, оцинкованная, доступна индивидуальная обработка поверхности.
- Сертификаты классификации: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Основные технические параметры:
| Номинальный размер I1×b1 |
l2 | b2 | 1 3 | b3 | 1 4 | b4 | t | Крепления Диаметр |
Крепления Число |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600х450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
ПРИМЕЧАНИЕ 1 t - минимальная толщина, толщины, которые не указаны в таблице, могут быть спроектированы в соответствии с конструктором практику |
|||||||||
| Ключ | ||||||
| 1 | пластинка коминга | 4 | покрытие | 7 | кольцо пластинки | 9 маркировка |
| 2 | уплотнение | 5 | верхняя крышка | 8 | закрепление болтов | 10 подъемных болтов, 2 x M20 |
| 3 | ручка | 6 | ручка | |||
Размер и деталь сварки должны соответствовать признанным промышленным стандартам.
Размеры, указанные в скобках (), могут быть настроены. Вершина крышки, включая орех, не должна выступать с поверхности промывки при выборе размера, указанного в скобках.
ПРИМЕЧАНИЕ 1'1 x b1 - это свободное отверстие.
ПРИМЕЧАНИЕ 2 При необходимости пользователь может выбрать размеры вытяжных болтов 2 x M20.
Рисунок ISO 5894 типа DO многошлюночный водопровод с отсеченной верхней крышкой морского оборудования
